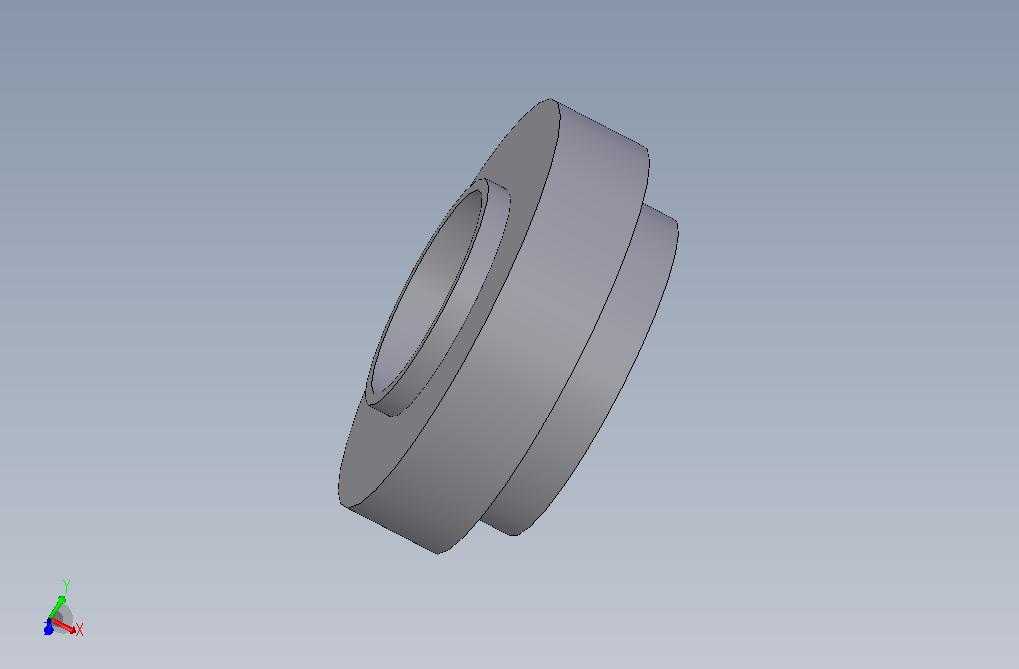

这类带双凸缘的轮式支撑构件,常应用在轻载输送线的从动端、纺织机械罗拉组件的端部定位、小型门窗滑动机构的承重位,也可作为小型回转机构的端部支撑座使用,核心作用是为回转件提供径向定位与轴向限位,避免运转过程中出现轴向窜动,同时承担径向载荷的传递。从结构设计来看,整体采用同轴阶梯式回转结构,中间内孔为轴件配合位,加工时需保证内孔与外圆的同轴度公差控制在0.02mm以内,否则装配后会出现回转卡滞、磨损不均的问题。外侧的两道环形凸缘,一道用于贴合安装基准面,另一道用于对配套的回转轮、套筒类零件做轴向挡边,凸缘的高度根据配套零件的安装间隙设定,既不能过高造成装配干涉,也不能过低失去限位作用,常规设计中凸缘高出配合面1.
5-2mm即可满足多数轻载场景的使用需求。设计这类构件时,首先要明确安装边界:内孔直径需与配套的销轴、轴径做基孔制间隙配合,公差带选H7即可适配多数无高速回转要求的场景;外圆尺寸根据配套的衬套、滚轮内孔尺寸匹配,整体轴向长度要小于安装位的预留空间,两端需预留0.1-0.3mm的装配间隙,避免热胀冷缩造成构件卡滞。实际应用中,这类构件常采用45号钢切削加工成型,表面做发黑防锈处理,若应用在有腐蚀的场景,也可更换为不锈钢材质加工。建模过程中需注意回转特征的倒角处理,内孔两端需做1×45°的导入倒角,方便轴件装配时顺利导入,外圆棱角处做0.5×45°倒角去除毛刺,避免装配时划伤操作人员或配套零件。这类构件虽然结构简单,属于常规机械配件,
但在装配系统中承担的定位、支撑作用十分关键,若尺寸公差控制不当,很容易造成整套机构运转异响、磨损加快,甚至出现零件脱出的故障,因此建模时需严格核对配合尺寸的公差要求,安装孔位的相对位置不能出现偏差,凸缘的厚度需满足轴向受力的强度要求,避免受轴向冲击时出现凸缘断裂的问题。在输送线场景中使用时,这类构件常作为从动滚轮的支撑座,固定在机架侧板上,内孔穿装固定销轴,滚轮套装在构件外圆上,两道凸缘刚好卡在滚轮两侧,限制滚轮的轴向位移,无需额外加装轴用挡圈,简化了装配流程,也降低了配件采购的种类。
