高精度斜齿传动齿轮结构三维建模

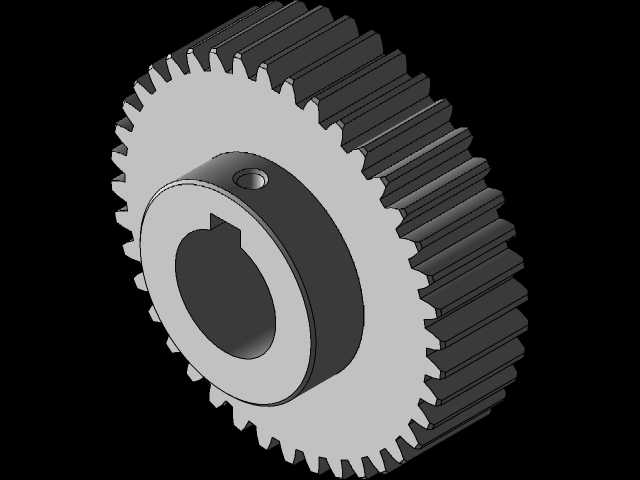

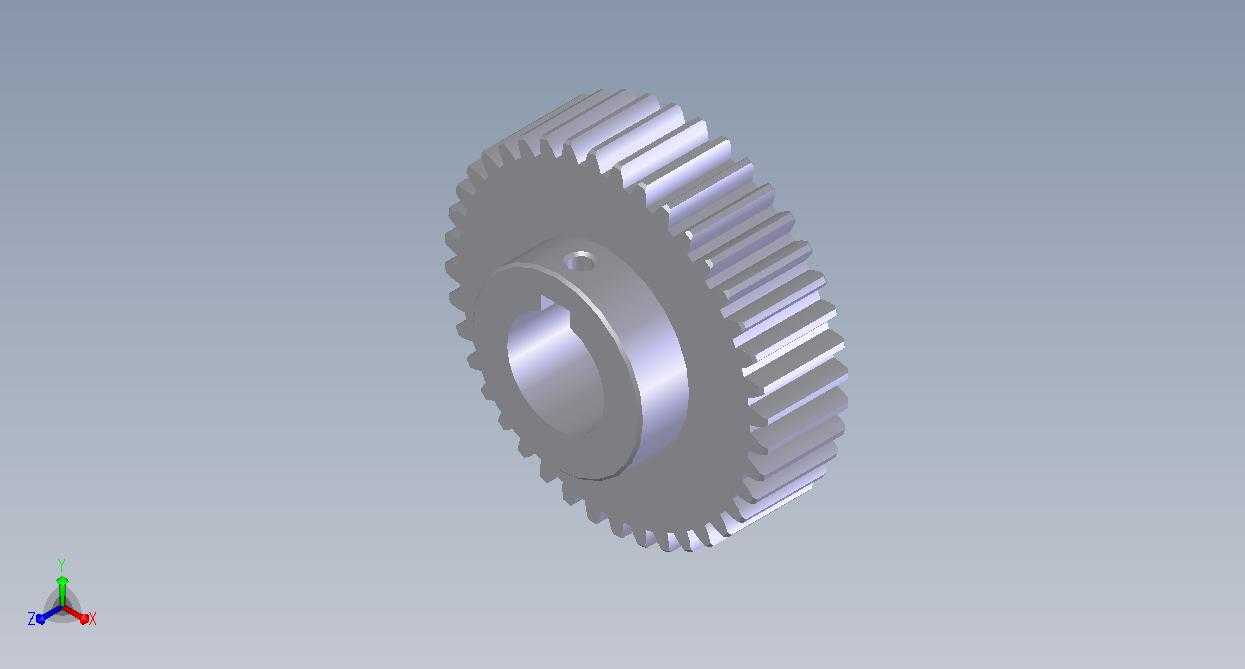

　　这款斜齿圆柱齿轮的建模完全围绕重载传动场景的实际工况展开，日常多配套在机床主轴箱、输送线减速单元、中小型动力传输柜这类需要平稳换向、持续传递扭矩的设备中，和直齿轮相比，斜齿的啮合过程是渐进式切入切出，不会出现直齿传动整齿突然撞击的问题，运行时的噪音、啮合冲击都能控制在更低水平，适合中高转速的连续作业工况。建模时优先还原了齿轮的安装基准，内孔带标准键槽结构，安装时可以通过平键完成周向定位，避免扭矩传递过程中齿轮和轴出现相对滑转，轮毂位置做了加厚处理，对应轴系装配时的轴向定位台阶，能直接和轴肩、锁紧挡圈配合完成轴向固定，不需要额外加装调整垫片来补偿安装间隙。齿部的建模严格按照渐开线齿形生成逻辑完成，齿向做了标准螺旋角处理，

　　啮合时重合度比同参数直齿轮高出近三成，单齿承受的载荷会被相邻啮合齿分担，能有效降低单齿的接触应力与弯曲应力，延长齿轮在连续重载工况下的使用寿命。齿顶圆、齿根圆都做了符合工程规范的圆角过渡，没有尖锐棱角，既可以减少热处理环节的应力集中问题，也能避免装配、检修过程中出现磕碰划伤。模型的安装边界完全适配常规的轴系装配尺寸，轮毂端面和齿面的垂直度、内孔和齿顶圆的同轴度都在建模时做了基准约束，导入装配环境后不需要额外调整基准就能直接和配套轴、轴承、相邻传动齿轮完成配合，不会出现装配干涉的问题。这类齿轮在实际选型时，需要匹配对应模数、齿数、螺旋角的配对齿轮，同时要保证安装时的中心距公差在允许范围内，否则会出现啮合间隙过大导致的传动回差，

　　或是间隙过小导致的卡滞、齿面异常磨损问题。建模过程中也还原了齿轮的减重结构，辐板位置的厚度经过优化，在保证整体结构强度、满足扭矩传递刚度要求的前提下，尽可能降低齿轮自身的转动惯量，减少设备启停过程中的惯性冲击，让传动过程的动态响应更灵敏。
