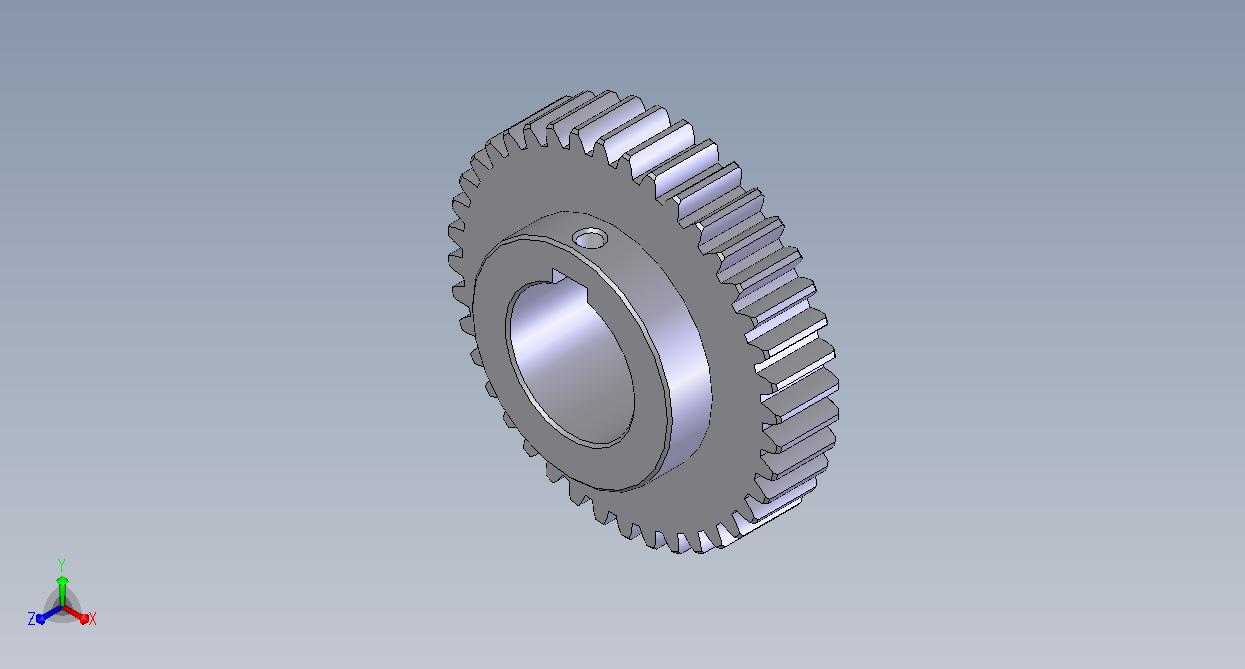

带键槽定位孔的直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是传动系统中应用极广的基础啮合零件，在中小载荷的定传动比工况下表现稳定，常见于轻工输送设备、小型机床进给机构、农用机械传动箱以及普通减速器的低速级传动单元中，核心作用是在平行轴之间传递旋转扭矩，同时维持精准的转速比，不会像带传动那样出现打滑丢转的问题。从结构设计来看，齿轮中心采用带单键槽的通孔设计，安装时可直接与对应直径的传动轴配合，通过平键实现周向固定，避免齿轮与轴之间出现相对转动，轮毂端面还设计了小尺寸的定位销孔，可在轴向定位完成后穿入定位销，进一步限制齿轮的轴向窜动，尤其适合正反转频繁切换的传动场景，能有效减少键槽侧面的冲击磨损。齿部采用标准渐开线齿形设计，齿顶做了微小的倒角处理，

　　既可以避免安装啮合时齿顶磕碰产生毛刺，也能降低啮合初始阶段的冲击噪音，齿宽经过匹配计算，在满足额定扭矩传递强度的前提下控制了轴向尺寸，不会过度占用传动箱的内部安装空间。轮毂部分的厚度大于齿圈厚度，这种设计可以提升键槽连接区域的结构强度，避免扭矩传递过程中轮毂处出现应力集中开裂的问题，齿轮的安装边界需要注意，装配时要保证轴孔与传动轴的配合公差符合过渡配合要求，键槽两侧的贴合面要保证接触面积不低于70%，啮合时两齿轮的中心距误差要控制在允许公差范围内，否则会出现齿面偏载、局部磨损加剧的问题。在实际选型替换时，需要核对齿数、模数、压力角、轴孔直径、键槽宽度以及齿顶圆直径这几个核心参数，只要参数匹配就可以直接替换同规格的故障零件，

　　不需要额外修改周边的安装结构，对于做传动系统改造的设计人员来说，这类标准结构的齿轮也可以直接调用，只需要根据实际载荷需求调整材料和热处理工艺即可，比如载荷较大的场景可以选用40Cr调质后齿面高频淬火，普通轻载场景用45号钢正火处理就能满足使用要求。
