带锥套锁紧结构的盘类传动配套组件

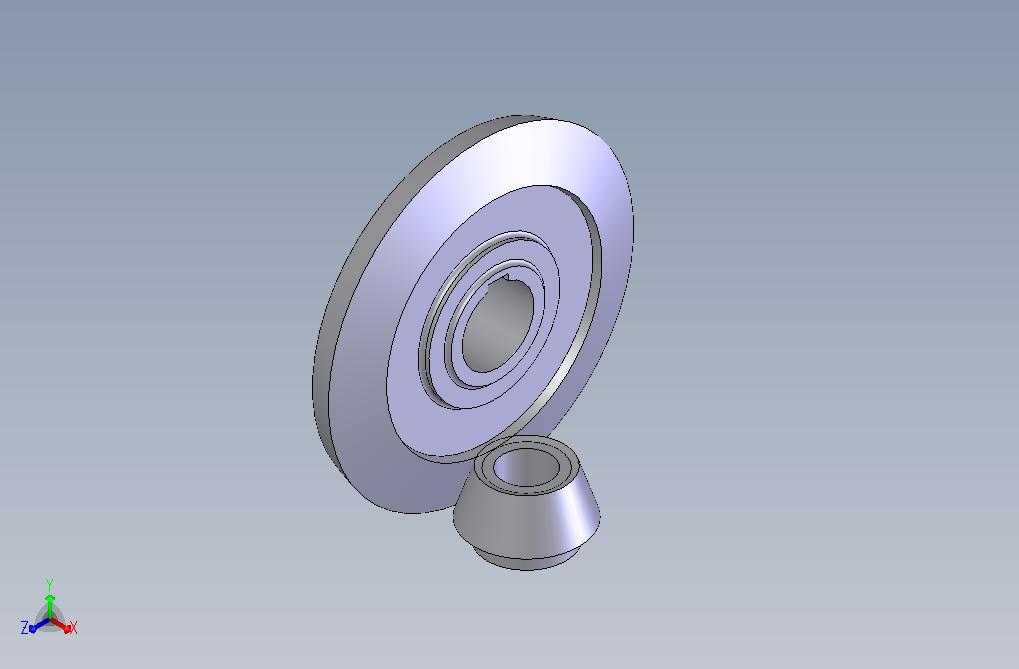

　　这套盘锥组合的回转配套零件，常见于中轻载动力传输场景的轴系连接环节，主盘体作为从动回转件，可配套安装摩擦衬层作为制动盘使用，也可直接作为带轮、链轮的基体结构，适配纺织机械、输送设备、小型机床的进给轴系布局。从结构设计逻辑来看，主盘体采用阶梯式环形截面，外圈大直径区域预留了摩擦副安装的止口边界，中间环形区域做了等厚减重设计，在保证整体回转刚度的前提下降低了转动惯量，避免轴系启停时产生过大的惯性冲击；中心内孔与锥套采用锥面过盈配合的锁紧方式，相比传统平键连接，这种结构无需在轴上加工键槽，不会削弱传动轴的抗弯抗扭强度，同时锥面的自定心特性可以保证盘体与轴的同轴度控制在0.02mm以内，高速回转时的动平衡表现更稳定。

　　配套的锥套采用外锥内直孔的结构，外锥面与主盘中心锥孔的锥度统一为1:10，这个锥度既可以保证装配时的轴向推进顺畅，又能在锁紧后实现可靠的摩擦力锁止，不会在正反转切换时出现相对滑移；锥套侧壁开有一条贯通的收缩缝，当轴向锁紧螺栓拧紧时，锥套会沿收缩缝产生弹性变形，抱紧穿过内孔的传动轴，同时对主盘中心孔产生均匀的胀紧力，实现无间隙传动。从安装边界来看，主盘体的轴向厚度控制在适配常规轴承座安装间距的范围内，外圈直径可根据传动比或制动扭矩需求做参数调整，锥套的内孔可适配不同直径的标准光轴，安装时无需对轴做额外的二次加工，仅需清理轴表面的油污与毛刺，将锥套压入主盘中心孔后套入轴的对应位置，交替拧紧锥套端面的锁紧螺栓即可完成装配，后期维护拆卸时，

　　仅需将螺栓拧入锥套的拆卸螺纹孔，即可平稳顶出锥套，不会损伤配合面。在实际工况应用中，这种结构的盘类组件可承受的径向载荷范围覆盖0.5kN到8kN，适配的轴系转速最高可达3000rpm，相比键连接的同规格盘类零件，装配效率提升60%以上，同时避免了键连接长期使用后出现的键槽磨损、传动间隙过大的问题，尤其适合需要频繁调整盘体轴向安装位置的输送线、包装设备工位，调整时仅需松开锁紧螺栓即可沿轴滑动调整位置，到位后重新锁紧即可恢复传动精度，无需重新做动平衡校准。
