高精度直齿圆柱传动齿轮结构设计

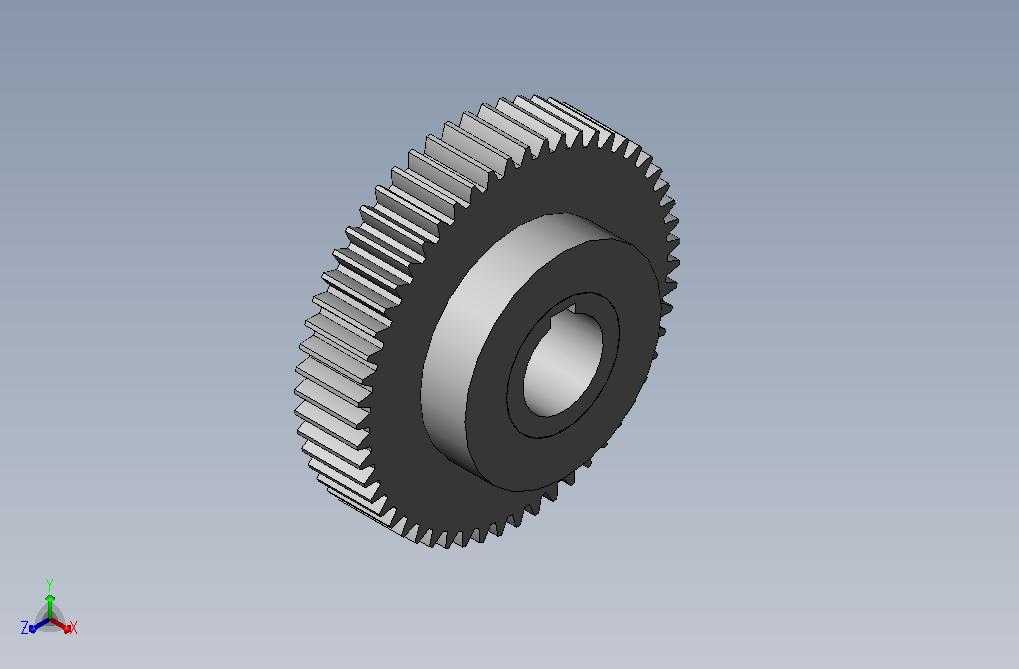

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类减速装置、机床进给机构、轻工输送设备的传动链路中都能见到它的身影，主要承担平行轴间的动力传递、转速匹配与扭矩转换作用，相比斜齿轮它没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，很适合中低速、中等载荷的常规传动场景。从结构设计来看，这款齿轮采用了轮毂与轮缘一体化的实体结构，中心开设带键槽的安装孔，能通过平键与传动轴实现周向固定，避免传动过程中出现相对打滑，轮毂部分做了加厚处理，能分散键槽位置的应力集中，防止长期交变载荷下轮毂开裂。轮齿部分采用标准渐开线齿形设计，齿顶做了微小的倒角处理，既可以减少啮合起始阶段的刚性冲击，

　　也能避免装配过程中齿端磕碰产生毛刺影响啮合精度，齿宽尺寸经过匹配计算，既能保证足够的齿面接触面积满足载荷传递要求，也不会因为齿宽过大导致载荷沿齿向分布不均的问题。在安装边界上，齿轮的轴向定位依靠轴肩与轮毂端面的贴合实现，设计时预留了标准的轴向挡圈安装槽位，不需要额外加工复杂的定位结构就能完成轴向固定，中心孔的公差配合选用基孔制过渡配合，既能保证装配时的同轴度要求，也方便后期维护时的拆卸更换。实际选型应用时，需要匹配对应模数、齿数的配对齿轮，保证啮合中心距的公差在允许范围内，同时要注意齿面的润滑条件，开式传动场景下需要定期补充润滑脂，闭式传动箱体内则要匹配对应粘度的齿轮油，减少齿面磨损，延长零件使用寿命。

　　建模过程中严格遵循渐开线齿形的生成逻辑，齿根过渡曲线采用标准圆角处理，还原了实际加工时的刀具切削轨迹，能直接用于工程出图、运动仿真以及装配干涉检查，也可以作为非标传动系统设计时的基础选型参考，帮助设计人员快速完成传动链路的结构搭建，减少重复绘制标准件的工作量。
