带凸台安装座44齿链轮结构设计

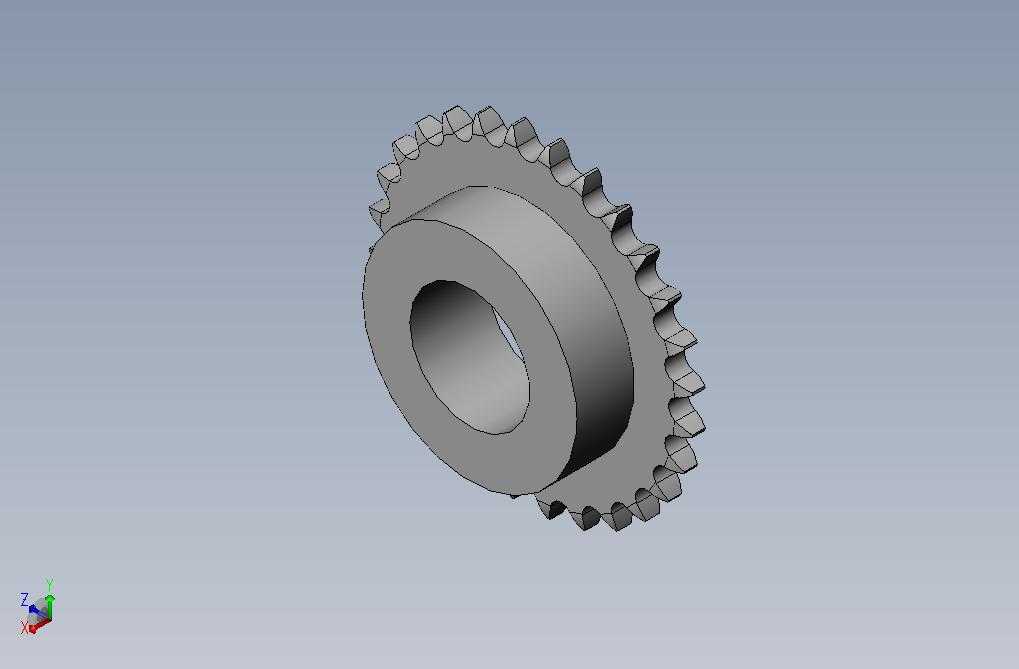

　　该链轮零件主要适配短节距精密滚子链的传动场景，常见于轻工输送线、小型自动化设备动力传递、包装机械进给机构等需要精准定比传动的工况中，相比带传动不存在打滑风险，相比齿轮传动对安装中心距的容错率更高，适合两轴间距较大的动力传递布局。从结构设计来看，零件采用一体式带轮毂凸台的结构，中间通孔为安装轴孔，可与传动轴通过键连接实现周向固定，轮毂部分的轴向长度经过匹配计算，能够保证与轴的配合接触面积足够，避免传动过程中出现轴孔偏磨、连接松动的问题，轮毂凸台的外径大于齿根圆直径，既可以在安装时对链轮的轴向位置进行定位，也能增强齿圈部分的结构刚性，避免链轮受载后齿部出现形变。齿形部分按照对应链号的链轮齿形规范设计，齿廓曲线经过参数化拟合，

　　能够保证链节滚子顺利进入和退出啮合，减少啮合过程中的冲击与多边形效应带来的传动波动，齿顶部分做了合理的倒角处理，避免链节啮合时出现卡滞、剐蹭外链板的问题。在安装边界上，设计时需要注意链轮的齿顶圆直径与周边防护结构、相邻传动部件的间隙预留，通常要保证径向间隙不小于链板厚度的1.5倍，轴向安装时要保证两配对链轮的共面度偏差在允许范围内，避免链条出现偏磨、掉链的故障。建模过程中先通过回转特征生成轮毂与齿坯的基体结构，再通过齿形参数方程生成单个齿槽的轮廓，通过圆周阵列完成全部轮齿的构建，最后对轴孔、轮毂端面的过渡位置做了圆角处理，减少应力集中的风险，整体结构没有冗余设计，在保证传动强度的前提下尽可能控制了零件重量，适合中小载荷的连续传动工况使用，日常维护时只需定期检查齿面磨损情况、保证链条张紧度在合理区间即可长期稳定运行。
