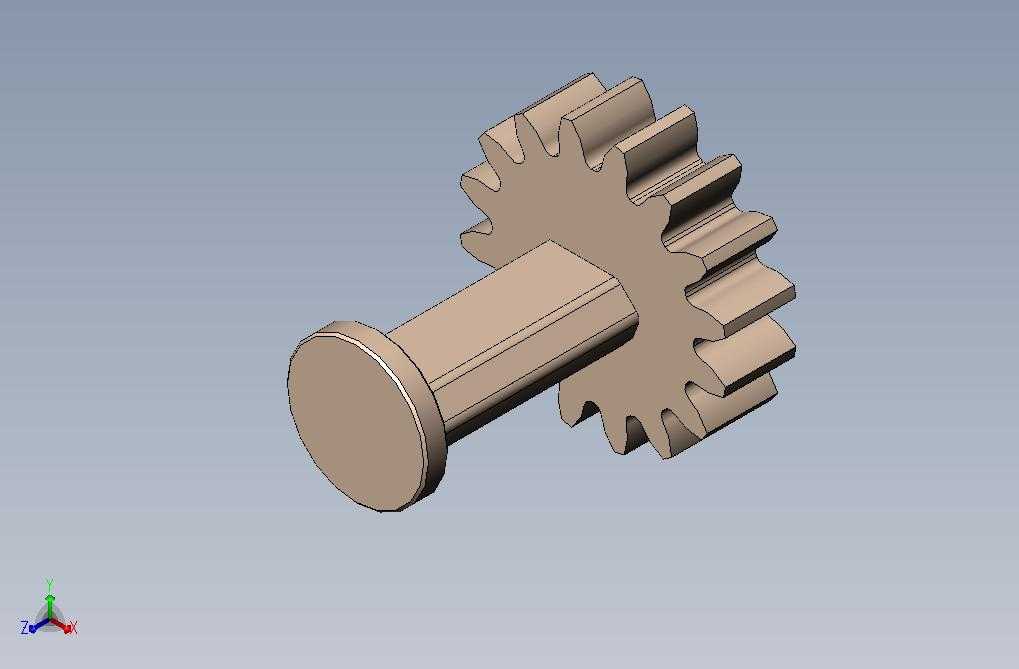

带轴一体式直齿传动齿轮结构

　　这款带轴一体式直齿轮，在中小载荷的定比传动场景中适配性极强，常见于小型轻工设备的动力传递链路、台式加工设备的进给传动单元，以及部分小型自动化装置的同步传动工位，能够在紧凑安装空间内完成稳定的转速与扭矩传递，无需额外配置齿轮与轴的连接键、锁紧套等辅件，大幅缩减装配环节的零件数量与累计公差。从结构设计逻辑来看，采用齿轮与传动轴一体化成型的方案，本质是为了规避分体式装配带来的同轴度误差问题——常规分体装配的齿轮与轴，即便采用H7/k6的过渡配合，也会因键槽间隙、装配偏差产生径向跳动，在高转速工况下容易引发传动噪音、齿面偏磨甚至轮齿断裂的问题，一体式结构直接将轴与齿轮的同轴度控制在0.02mm以内，从根源上降低了装配误差带来的传动失效风险。

　　齿部采用标准渐开线直齿廓设计，齿向无螺旋角，不存在轴向分力，两端支撑位仅需配置深沟球轴承即可承受全部径向载荷，无需额外增设推力轴承来抵消轴向力，进一步简化了支撑结构的设计复杂度，降低整体传动单元的制造成本。轴端的圆盘式限位结构，是专门为装配限位设计的止推面，安装时该端面直接贴合轴承内圈端面，能够精准控制齿轮在传动腔体内的轴向位置，避免齿轮轴向窜动导致的齿面啮合宽度不足、传动打滑等问题，同时该止推面与轴身采用圆角过渡，避免应力集中导致的轴肩断裂问题，圆角半径严格控制在轴承内圈倒角允许的范围内，不会出现轴承无法装配到位的情况。齿部参数经过匹配校核，齿顶高、齿根高均符合标准传动参数要求，齿根处设置有标准过渡圆角，

　　能够有效分散轮齿啮合时的弯曲应力，在额定载荷下齿根弯曲安全系数满足常规工业传动的使用要求，不会出现轮齿折断的失效形式。轴身的光杆段与支撑轴承、传动隔套的配合面均按照公差要求设计，表面粗糙度控制在适合轴承配合的区间，既保证装配时的顺畅度，又能避免配合间隙过大导致的跑圈问题。在实际安装边界上，该结构的轴向总长度适配小型传动箱体的腔体深度，齿轮齿顶圆直径与腔体内壁预留有足够的安全间隙，不会出现运转时齿顶碰擦箱壁的问题，轴端的伸出长度可根据实际连接需求适配联轴器、带轮等外接动力件，无需额外加工转接结构，能够直接对接动力输入或输出端。从实际使用场景的反馈来看，这类一体式轴齿轮在日常维护中无需检查齿轮与轴的连接松动问题，

　　仅需定期关注齿面润滑状态与轴承磨损情况即可，维护成本远低于分体式齿轮传动结构，在转速不超过1500rpm、传递扭矩在中小区间的工况下，使用寿命能够达到常规分体结构的1.5倍以上，尤其适合对传动平稳性、装配紧凑度有要求的小型机械设备传动单元。
