带轮毂定位孔直齿圆柱传动齿轮

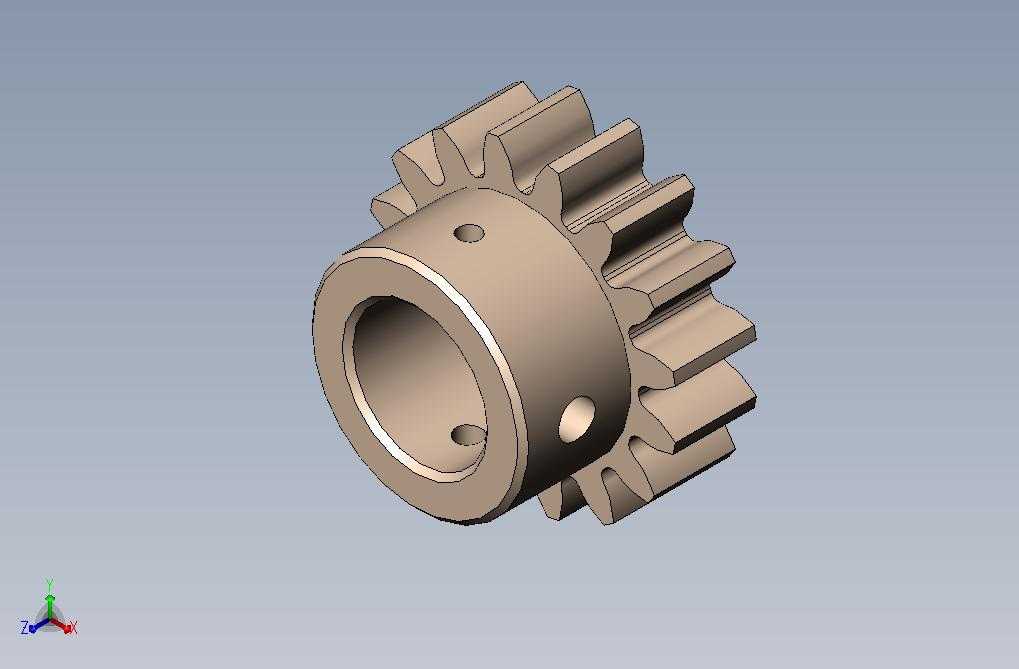

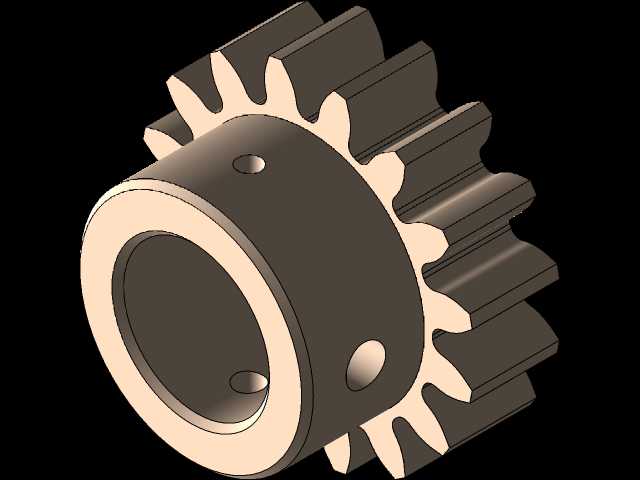

　　这类带轮毂结构的直齿圆柱齿轮，多应用在中小载荷的定轴传动场景中，常见于轻工输送设备、小型机床进给机构、包装机械的动力分配单元里，主要作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，适合布置在空间紧凑、轴向安装尺寸受限的传动腔体内。从结构设计来看，齿轮中部的通孔为轴安装孔，孔壁与传动轴采用间隙配合或者过渡配合，轮毂上对称分布的两个径向小孔是紧定螺钉安装位，装配时拧入紧定螺钉可将齿轮与传动轴牢牢锁止，避免传动过程中齿轮与轴出现相对周向滑动，也省去了加工键槽的工序，适合小扭矩、低转速的传动工况，能有效降低轴类零件的加工成本。

　　齿部采用标准渐开线齿形设计，齿顶修缘处理可减少轮齿啮合瞬间的刚性冲击，降低传动过程中的噪音与齿面磨损，延长齿轮的实际使用寿命。轮毂部分的外径大于齿根圆直径，既提升了齿轮整体的结构刚性，避免轮齿根部受载时出现应力集中断裂的问题，也为紧定螺钉的安装预留了足够的壁厚，防止螺钉孔打通后削弱轮毂的结构强度。在安装边界上，这类齿轮的轴向定位依靠轴肩与轴用挡圈配合完成，轮毂的轴向宽度需要匹配安装位置的轴段长度，装配时要保证齿轮端面与轴的垂直度，否则会出现轮齿偏载、局部齿面过度磨损的问题；径向尺寸方面，齿顶圆直径要匹配啮合齿轮的中心距，预留合理的齿侧间隙，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小出现卡齿、运转憋劲的情况。建模过程中，

　　先通过齿廓方程生成单个齿的截面曲线，阵列得到完整齿形后拉伸生成齿坯，再切除出中心安装孔与径向紧定螺钉孔，最后对齿顶、孔口位置做倒角处理，去除锐边避免装配时划伤操作人员，也能减少应力集中点。实际选型时，需要根据传递的扭矩、转速匹配对应的模数与齿数，同时确认安装孔直径、轮毂宽度与现场轴段尺寸一致，保证装配后齿轮运转平稳，无偏摆、异响问题。
