带轮毂凸台直齿圆柱传动齿轮结构

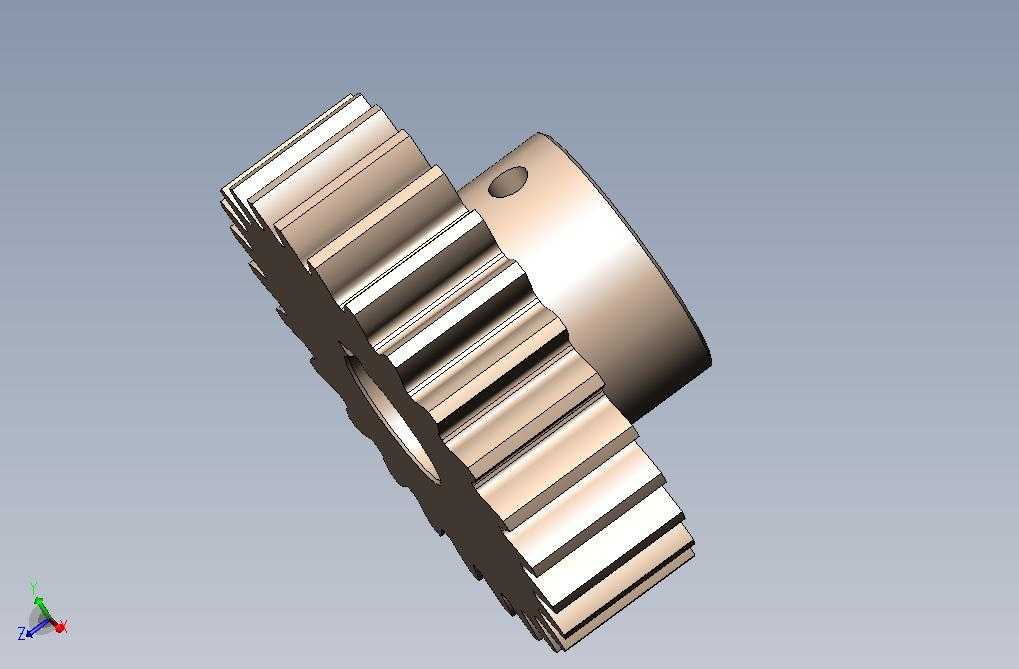

　　这款直齿圆柱齿轮主要应用于中小载荷的定轴传动场景，常见于轻工输送设备、小型机床进给机构、农用机械传动箱以及通用自动化生产线的动力传递链路中，作为平行轴间扭矩与转速转换的核心执行零件，承担着匹配传动比、稳定输出动力的作用。从结构设计来看，齿轮采用带单侧轮毂凸台的结构形式，轮毂处预留的径向销孔用于安装紧定螺钉或圆柱销，实现与传动轴的周向固定，避免传动过程中齿轮与轴出现相对打滑，相比普通平键连接，这种销固定方式更适合轴径较小、拆装频次较高的传动工位，安装时无需在轴上加工键槽，降低了小直径轴的加工难度与应力集中风险。齿部采用标准渐开线直齿廓设计，齿向与齿轮轴线完全平行，啮合过程中无轴向分力，支撑轴承无需额外承受轴向载荷，

　　可简化配套轴承座的选型与支撑结构设计，降低整套传动机构的复杂度。轮毂凸台的轴向长度经过匹配设计，既保证了与轴的配合接触面积足够传递额定扭矩，又不会过度占用轴向安装空间，能适配紧凑布局的传动箱内部安装边界，齿轮端面与相邻传动件的预留间隙可控制在较小范围，提升传动链路的空间利用率。齿顶圆、齿根圆与轮毂外圆采用同轴度公差约束，保证高速运转时的动平衡性能，减少啮合过程中的径向跳动，降低传动噪音与齿面偏磨风险。在实际选型适配时，可根据传动比要求匹配对应齿数的啮合齿轮，中心距按照标准模数与两齿轮齿数和的一半进行计算，安装时需保证两啮合齿轮的轴线平行度在公差范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合传动精度要求，

　　轮毂与轴的配合采用过渡配合公差，既保证装配便利性，又能避免运转时出现偏心。这类直齿轮的传动效率可达98%以上，在恒定转速、无冲击载荷的工况下长期运转稳定性优异，齿面经过常规硬化处理后可承受中等冲击载荷，适配多数通用机械的传动需求，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，无需复杂的保养流程。
