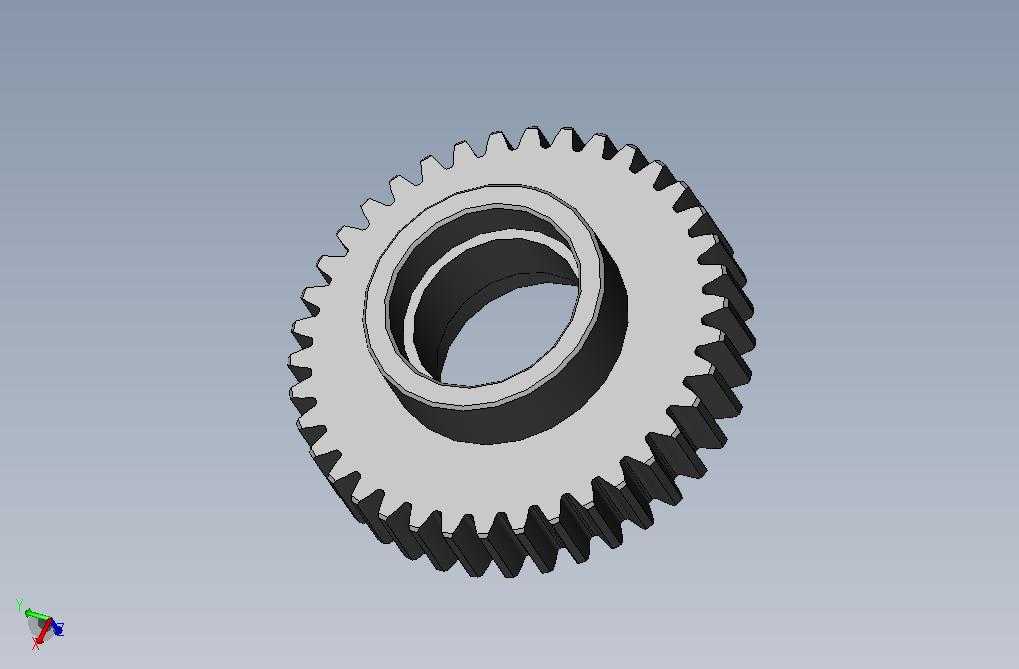

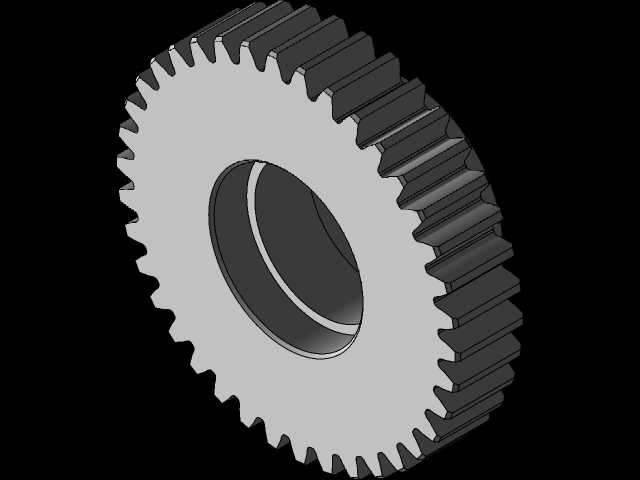

带轮毂台阶式斜齿传动齿轮结构

　　这类带轮毂台阶的斜齿齿轮，常应用在中小功率的平行轴传动场景中，比如轻工输送设备的动力传递单元、小型机床的进给传动链、包装设备的同步传动工位，相比直齿齿轮，斜齿的啮合过程是渐进式的，轮齿从一端逐步接触到完全啮合再到逐步脱离，传动过程的冲击、振动和噪声都明显更低，适合中高速、对传动平稳性有一定要求的工况。从结构设计来看，中间的台阶式轮毂是为了匹配对应安装轴的定位需求，凸起的轮毂段可以直接贴合轴承内圈或者轴肩，实现轴向的定位固定，不需要额外加装过多的定位套，能压缩传动组件的轴向安装空间，齿轮内孔的公差需要和配合轴的公差做基孔制匹配，根据传递扭矩的大小选择过渡配合或者小间隙配合，若扭矩较大还需要在轮毂位置加工键槽，

　　通过平键传递扭矩避免轮孔和轴之间出现打滑。轮齿部分的参数设计需要匹配配对齿轮的模数、压力角、螺旋角，保证啮合时的重合度处于合理区间，重合度过小会导致传动平稳性下降，过大则会增加轴向力，对配套轴承的轴向承载能力提出更高要求，设计时需要平衡两者的关系。齿顶圆和齿根圆的尺寸需要严格控制，齿顶间隙要留足合理范围，避免啮合时出现齿顶顶撞，同时齿根的过渡圆角要做圆滑处理，减少应力集中，避免长期交变载荷下出现齿根断裂的问题。安装边界上，齿轮的轮毂外径要小于齿根圆直径，避免和配对齿轮的轮毂发生运动干涉，齿轮的端面跳动和径向跳动公差需要根据传动精度等级设定，一般通用传动场景下选8级精度即可满足使用需求，高速场景则需要提升到7级精度，

　　同时做对应的齿面热处理提升耐磨性。这类齿轮在装配时需要注意轴向的固定，通常采用轴用挡圈或者锁紧螺母在轮毂侧锁紧，避免运转过程中出现轴向窜动，导致轮齿啮合长度不足，出现偏载加剧齿面磨损的问题。日常运维中，这类齿轮多采用油浴润滑或者脂润滑，根据转速选择对应的润滑方式，齿面的清洁度也需要注意，避免硬质杂质进入啮合区域造成齿面压痕损伤。
