直齿圆柱传动齿轮结构设计

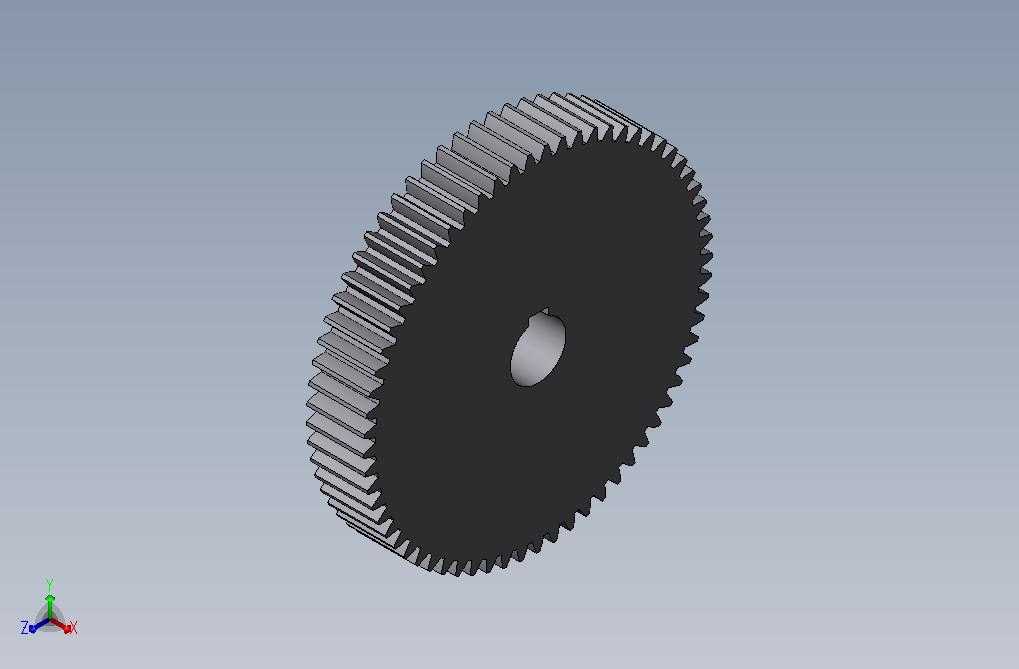

　　这款直齿圆柱齿轮是机械传动系统中应用极广的基础传动零件，常见于各类减速装置、机床进给机构、轻工输送设备以及小型动力传输单元中，核心作用是在平行轴之间传递旋转扭矩与运动，通过固定的传动比实现转速调整与扭矩放大，适配多数定比传动的工况需求。从结构设计来看，该齿轮采用整体式盘状结构，轮缘部分均匀分布标准渐开线直齿齿形，齿向与齿轮轴线完全平行，加工过程中可通过滚齿、插齿工艺直接成型，无需额外的螺旋角调整工序，加工难度低于斜齿轮，装配时也不存在轴向分力，对支撑轴承的轴向承载要求更低，适配多数常规安装场景。齿轮中心设置带键槽的安装轴孔，可通过平键与传动轴实现周向固定，传递扭矩时可避免轮体与轴之间出现相对转动，

　　轴孔与轮缘之间的辐板采用等厚度实心结构，针对中小模数、中等载荷的传动场景，这种结构的刚性表现更稳定，高速运转时的动平衡控制难度更低，无需额外做辐板减重处理即可满足常规转速下的运行要求。在实际选型应用中，这类直齿轮的安装边界需要重点匹配三个核心参数：一是安装轴径要与中心轴孔尺寸保持过渡配合，避免间隙过大导致运转时出现偏心振动；二是啮合侧隙需要根据工况温度、润滑条件调整，常温油润滑工况下保留标准侧隙即可，重载或高低温交变工况需要适当放大侧隙避免卡齿；三是两传动轴的中心距必须与配对齿轮的中心距公差匹配，否则会出现齿面接触应力不均、局部磨损过快的问题。从功能特性来看，直齿圆柱齿轮的啮合过程是沿齿宽方向同时进入与退出啮合，

　　相比斜齿轮传动没有轴向力，支撑结构设计更简单，维护成本更低，虽然啮合冲击略高于斜齿轮，但在中低速、中等载荷的传动场景下完全可以满足使用寿命要求，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的调整工序。设计这类齿轮时，齿形参数优先选用标准模数与压力角，保证互换性，方便后期维修更换配件，不需要单独定制特殊齿形的备件，降低设备运维成本。
