带齿弧形棘轮止动摆臂结构设计

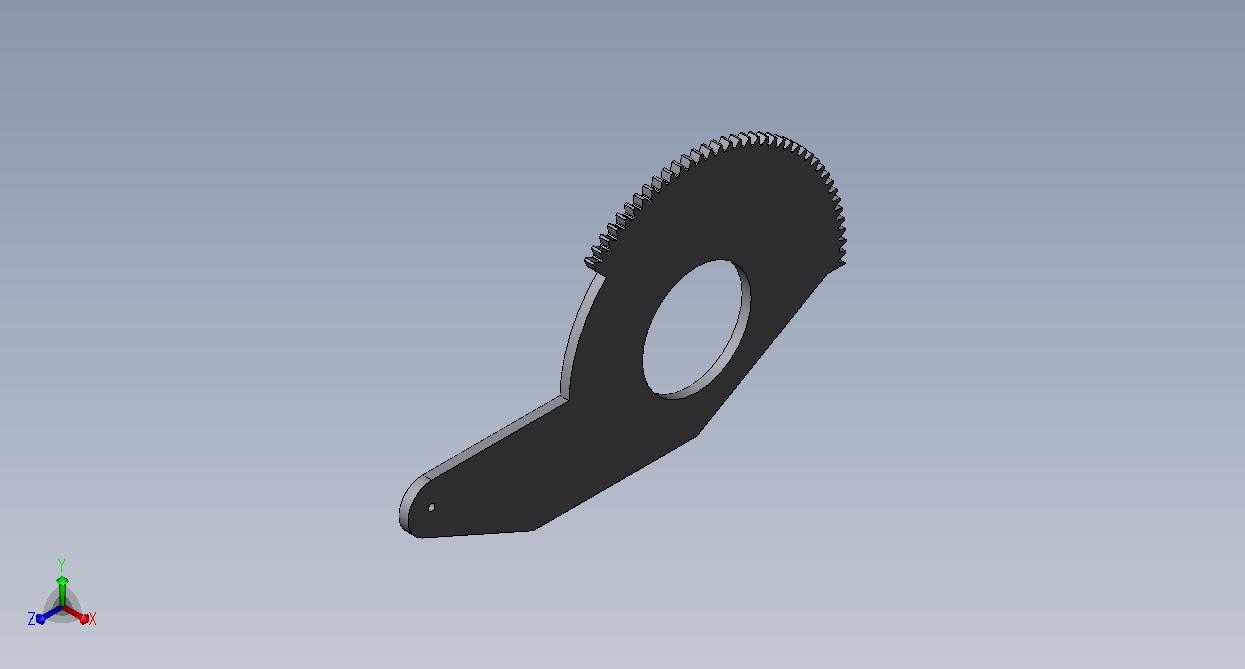

该带齿弧形摆臂属于间歇传动机构中的核心止动配套构件，主要应用在需要单向间歇进给、反向锁止的机械传动场景中，常见于轻工包装设备的进给工位、手动调节机构的锁止单元、小型输送线的分度定位模块，也可适配在手动工具的扭矩锁止结构里，承担着单向传动、反向制动、位置保持的核心作用。从结构设计逻辑来看，构件整体采用一体式钣金或机加工成型思路，主体为长摆臂结构，一端延伸出弧形齿段，齿形沿弧形外轮廓均匀排布，齿距与配套棘轮的齿槽参数完全匹配，保证啮合时无卡滞、无滑齿，啮合接触面积均匀，能有效分散接触应力，降低长期使用后的齿面磨损。摆臂中段开设的圆形通孔为铰接安装孔，是整个构件的旋转支点，孔位的位置精度直接决定摆臂摆动时齿段与棘轮的啮合间隙，设计时孔边做了倒角处理，既方便装配时销轴的导入，也能减少销轴与孔壁的应力集中，避免长期交变载荷下孔边出现裂纹。摆臂末端的小孔为复位拉簧挂接孔，用于连接复位弹性元件，保证摆臂在非锁止状态下能始终贴合棘轮齿面，不会因设备振动出现脱开、跳齿的问题。从安装边界来看，构件整体轮廓沿摆臂延伸方向呈长条形，弧形齿段的曲率半径与配套棘轮的节圆半径匹配，安装时铰接孔的中心与棘轮中心的中心距需严格控制在设计公差范围内，中心距过大会导致齿面啮合深度不足，受力时容易滑齿，中心距过小则会出现齿顶干涉，摆臂摆动卡滞。齿形设计采用渐开线小模数齿形，齿顶做了微小倒圆，既能保证啮合时的导向顺滑，也能减少棘轮回转时对齿顶的冲击。摆臂的臂身截面采用等厚设计，厚度根据额定传递扭矩核算，保证在最大锁止力矩下臂身不会出现弯曲变形，臂身与齿段的过渡位置做了圆弧过渡，避免应力集中导致的断裂风险。实际应用中，该构件通常配套复位弹簧、铰接销轴使用，当配套棘轮沿传动方向转动时，齿面推动摆臂绕铰接点小幅抬起，弹簧拉动摆臂回落，依次滑过每个齿面；当棘轮出现反向转动趋势时，摆臂齿段会卡入棘轮齿槽，直接锁止棘轮的反向转动，实现单向传动的功能。设计时还需考虑摆臂的摆动行程，末端挂簧孔的摆动范围不能与周边其他构件出现干涉，齿段的有效啮合长度需覆盖棘轮的最大回转角度，保证在整个工作行程内都能可靠啮合。
