纺织机械罗拉门托支撑轮结构设计

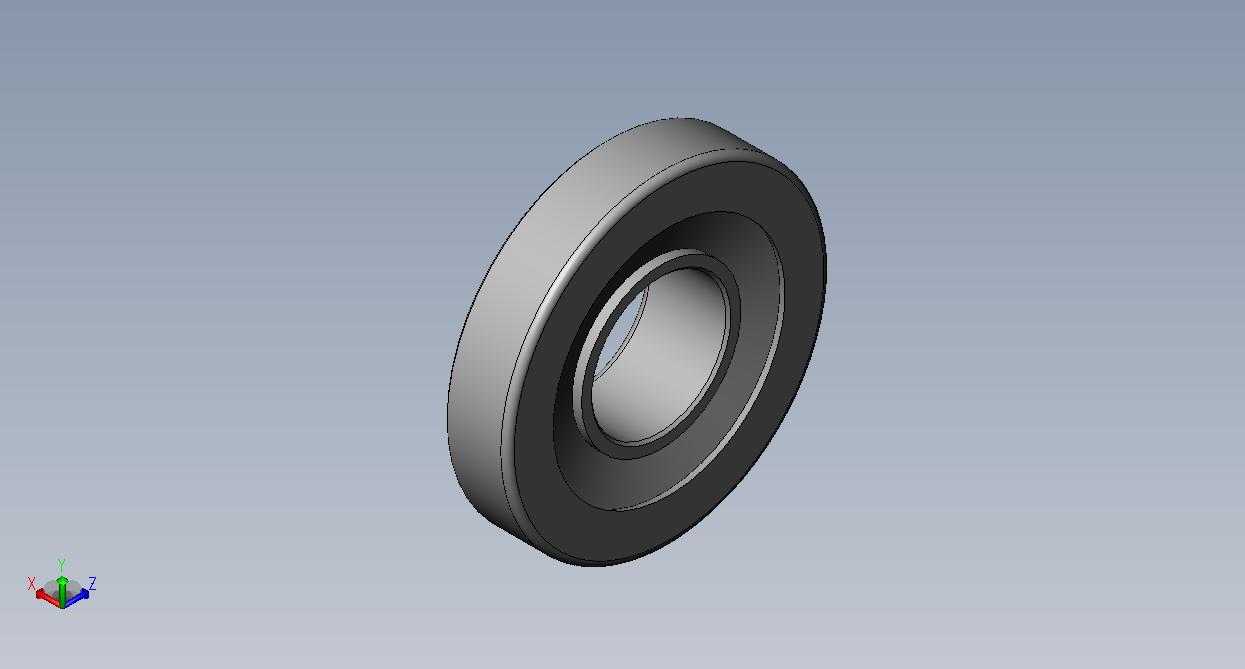

该零件多用于纺织机械牵伸机构的罗拉支撑部位，承担回转过程中的径向载荷传递，同时保障罗拉运转时的同轴度精度，避免罗拉在高速牵送纤维条的过程中出现径向跳动，进而影响纱线条干均匀度。从结构设计来看，整体采用阶梯式环形回转体构型，外圈为宽幅承载面，表面做光滑过渡处理，可减少与配合件接触时的摩擦损耗，内圈为安装基准孔，孔壁与轴类件采用间隙配合，满足拆装维护的便捷性需求，内外圈之间的环形过渡区域设置有卸荷槽，可降低热处理过程中产生的内应力集中，避免零件在长期交变载荷下出现开裂失效。在安装边界设计上，零件的轴向厚度与配合工位的安装槽宽度匹配，外圈直径与相邻防护件的内孔预留有0.2-0.3mm的安全间隙，避免运转过程中出现剐蹭卡滞，内孔的倒角尺寸控制在C1-C1.5区间，既方便装配时的轴件导入，也不会因倒角过大降低配合面的有效接触长度。实际应用场景中，这类支撑轮除纺织设备外，也可适配轻载输送线的从动辊支撑、小型回转机构的径向定位场景，设计时优先考虑了回转过程中的动平衡性能，整体壁厚分布均匀，质心与回转轴线重合度控制在0.02mm以内，可适配最高3000r/min的连续回转工况，不会因离心力产生额外振动。零件的选材可根据工况载荷选择45号钢调质处理或者轴承钢淬火处理，调质硬度控制在HB220-250区间即可满足普通纺织工况的耐磨需求，若用于高速重载场景，可将接触表面做高频淬火处理，硬度提升至HRC55-60，进一步延长使用寿命。设计过程中对所有棱边都做了R0.5的圆角过渡，避免应力集中的同时，也能消除加工毛刺带来的装配干涉问题，内孔与外圈的同轴度公差设置为IT7级，既保障了装配后的运转精度，也不会因公差要求过高提升不必要的加工成本。
