钣金折弯半圆抱箍安装固定支架结构

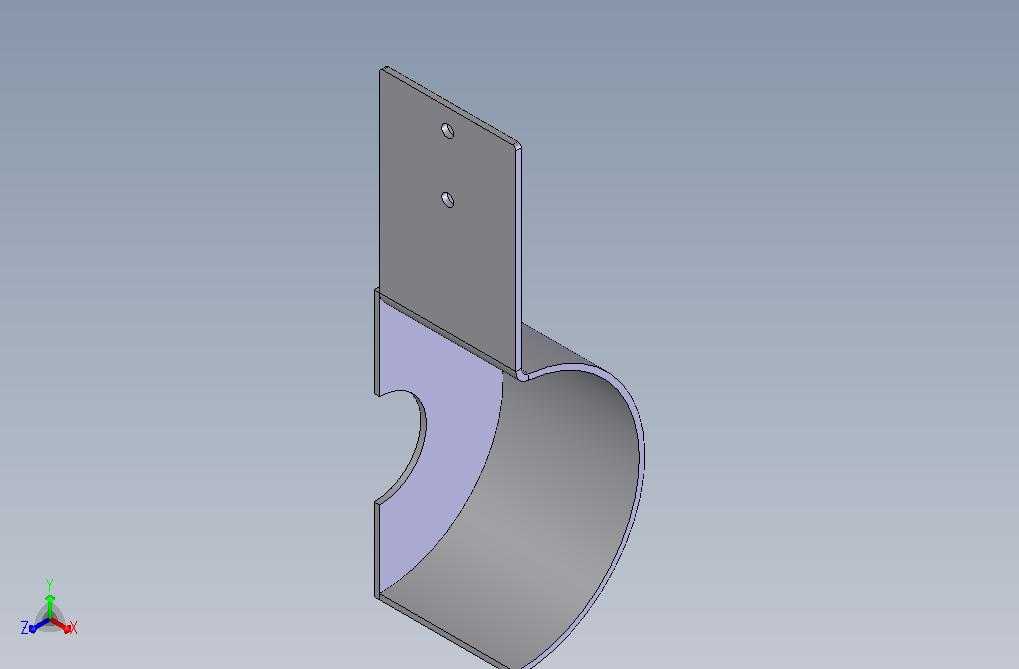

这类钣金折弯成型的半圆抱箍式固定支架，多应用在工业管线布设、小型设备侧边挂载、轻型工装辅具的构件连接场景中，核心作用是为圆柱类构件提供侧向支撑与位置约束，同时通过上部的平板安装面实现与基体结构的可靠固定。从结构设计逻辑来看，构件整体采用薄钢板一体折弯加工，上部为带两个安装孔的平直固定板，孔位间距匹配常规M4-M6规格的紧固件安装尺寸，安装面与基体贴合时能保证足够的接触面积，避免局部应力集中导致的钣金变形；下部为半圆弧形抱箍结构，弧面内径匹配对应规格的圆管、圆柱杆件外径，弧边做了小尺寸折边处理，既可以提升钣金构件的整体结构刚度，减少受力后的形变幅度，也能消除锐边对安装人员、被固定构件表面的划伤风险。在实际安装场景中，这类支架的安装边界需要重点考量：上部固定板的厚度决定了单组支架的额定承载能力，常规1.5-2mm厚度的冷轧钢板成型件，单组可承载8-12kg的静态挂载重量，安装时需要保证两个安装孔的同轴度偏差不超过0.2mm，避免紧固件安装时产生额外的装配应力；下部半圆弧面的开口侧预留了小尺寸的让位缺口，该结构是为了适配被固定圆柱构件上的外接管线、凸起定位结构，避免安装时出现干涉，同时弧面与圆柱构件的贴合面间隙控制在0.5mm以内，保证锁紧后不会出现径向窜动。设计这类构件时，需要提前核算折弯处的圆角半径，匹配板材厚度对应的最小折弯半径，避免折弯处出现裂纹、减薄超差的问题，同时两个安装孔的中心到折弯线的距离要预留足够的紧固件操作空间，保证安装时扳手等工具可以正常操作，不会被下部的弧面结构干涉。不同于分体式抱箍结构，这种一体折弯的支架零件数量更少，安装工序更简单，不需要额外的拼接焊接工序，加工一致性更好，适合批量生产应用，在轻型物料输送线的管线固定、小型电控箱的侧边安装、实验台架的杆件固定场景中都有广泛应用，结构上没有多余的冗余设计，所有结构特征都服务于安装固定的核心功能，材料利用率高，加工成本可控。
