六角头台阶轴式限位螺栓结构设计

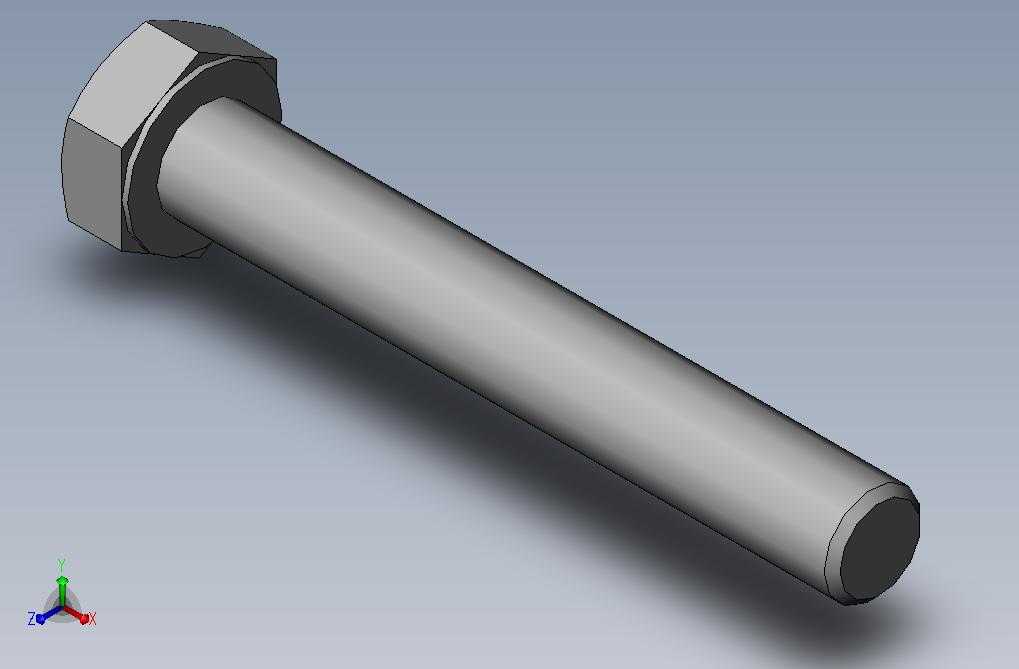

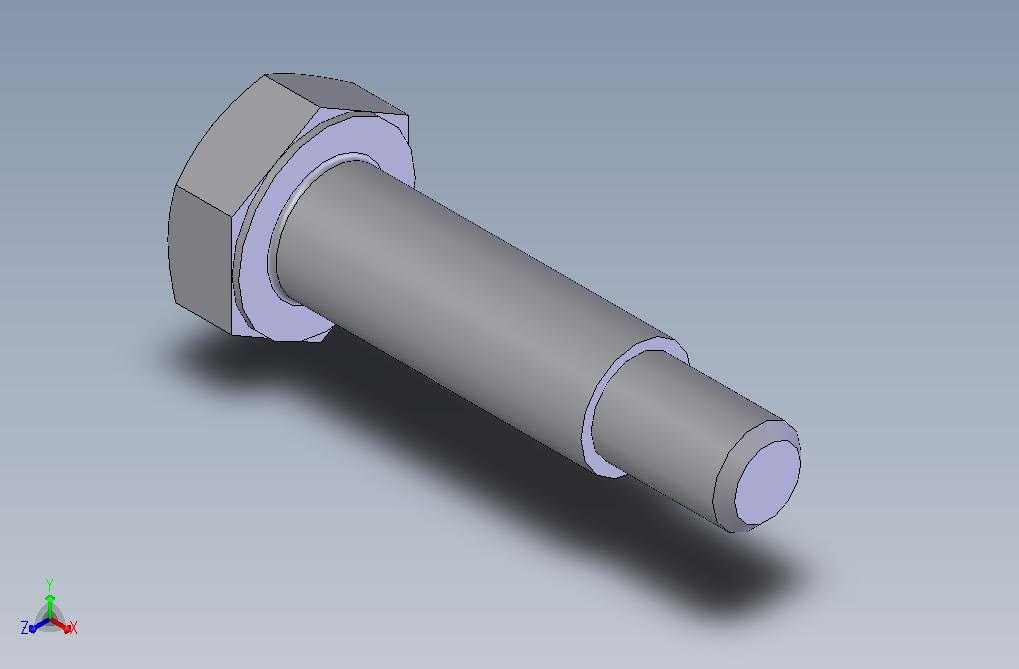

这类带台阶轴段的六角头螺栓，在工装夹具定位、自动化设备模组限位、输送线侧挡板固定场景中应用十分广泛，不同于普通全螺纹螺栓的通装特性，其光轴台阶段的设计核心是承担径向定位与轴向限位的双重作用，避免螺纹旋入过程中对安装孔内壁造成刮损，同时能精准控制被连接件的压紧行程，防止过度锁紧导致的薄壁件变形、密封件压溃等常见装配问题。从结构设计逻辑来看，头部采用标准外六角构型，适配常规开口扳手、套筒工具的拧紧作业，头部下方的法兰承压面做了平整化处理，无需额外加装平垫圈即可分散锁紧时的接触面压应力，降低被连接件表面的压痕损伤风险；光轴段分为两个直径区间，靠近头部的大直径光轴与安装基准孔采用间隙配合，装配时可快速导入对齐，消除螺纹对中偏差带来的装配卡滞问题，前端小直径光轴则用于穿入被连接件的过孔，末端可根据实际使用需求选配螺母锁紧、或者直接加工螺纹段实现旋合固定，两段轴肩的垂直面作为轴向定位基准，装配到位后轴肩与安装面完全贴合，能承受一定的轴向剪切载荷，相比普通螺栓的螺纹面定位，定位重复精度可提升一个数量级。在安装边界层面，设计时需要重点核对三个核心尺寸：一是六角头的对边宽度与头部高度，预留足够的扳手操作空间，避免周边结构干涉导致无法拧紧；二是大直径光轴段的长度，需匹配安装基准件的板厚，保证轴肩能完全贴合基准面，不会出现悬空锁紧的情况；三是小直径光轴的直径与伸出长度，既要满足被连接件的过孔穿装要求，也要控制伸出长度避免与设备内部运动部件发生刮碰。实际选型应用中，这类螺栓常被用于自动化生产线的挡停机构安装、工装夹具的定位销与紧固件一体化设计、钣金设备的门板铰链轴替代场景，相比单独配置定位销与紧固件的方案，能减少零件数量，降低装配工序的复杂度，同时避免销钉与螺栓孔位不同心带来的装配应力。建模过程中，六角头的倒角、轴肩处的退刀槽、末端的导入倒角都做了符合机械加工工艺的处理，没有出现无法加工的尖锐直角结构，所有配合面的粗糙度要求可根据实际使用场景调整，承压面与轴肩定位面的形位公差控制在合理区间，既能满足装配精度要求，也不会过度提升加工成本。
