工业方管焊接双层支撑机架结构设计

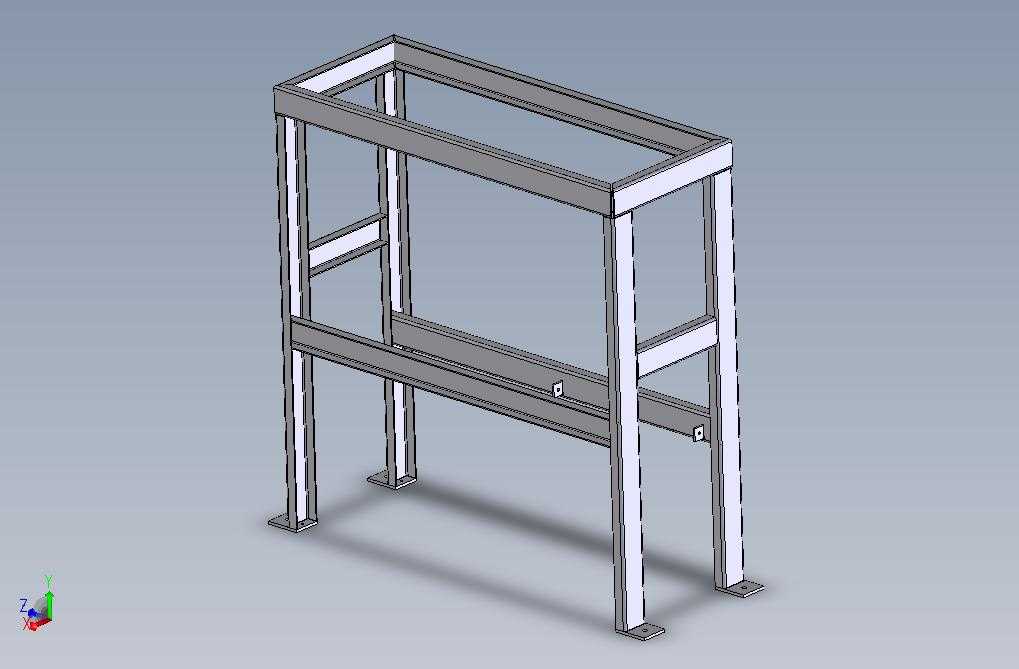

这类方管焊接机架在轻工制造、电子装配、小型加工设备的配套支撑场景中应用十分广泛，多数中小型生产设备的主体承载结构都会采用这类设计，相比铸件机架生产周期更短，改型调整灵活度更高，也不需要开模投入，适配小批量定制化的设备生产需求。从结构功能来看，该机架分为上下两层承载区域，上层框架可用于固定设备的操作台面、执行机构或者物料暂存平台，中层设置的横向方管横梁可用于安装电气控制元件、气动管路排布或者辅助工装挂装，底部四个支脚带安装底板，可通过膨胀螺栓与地面固定，抵消设备运行过程中产生的振动偏移，保证整体运行稳定性。设计过程中优先选用标准规格的矩形方管作为主体型材，所有连接位置采用满焊工艺处理，焊后做去应力退火避免长期使用出现焊接变形，框架的四个立柱保持垂直公差控制在千分之一以内，上下两层的框架平面度控制在0.2mm每米范围内，避免后续安装上层设备时出现装配干涉。考虑到实际安装场景的边界限制，该机架整体宽度适配常规车间通道的通行宽度，深度方向预留足够的设备安装空间，底部支脚的安装孔位采用长圆孔设计，允许现场安装时存在±5mm的位置调整量，降低地面预埋螺栓的施工精度要求。中层横梁的安装位置经过载荷校核，可承载不超过150kg的附属部件重量，上层框架的承载能力按照500kg设计，可覆盖多数中小型加工、检测、装配类设备的承重需求。框架的边角位置全部做倒角打磨处理，避免安装调试过程中出现磕碰划伤，立柱内侧预留的线槽空间可方便后续布线时隐藏线缆，保持设备整体外观整洁，也避免线缆外露被生产过程中的物料剐蹭破损。这类机架在设计时没有多余的冗余结构，所有型材的壁厚选型都经过受力仿真验证，在保证整体刚性的前提下尽可能控制整体重量，方便设备搬迁移位时的吊装转运，同时方管的中空结构也可作为压缩空气管路的走线通道，减少外接管路的排布工作量。
