可调式弧形支撑定位工装结构设计

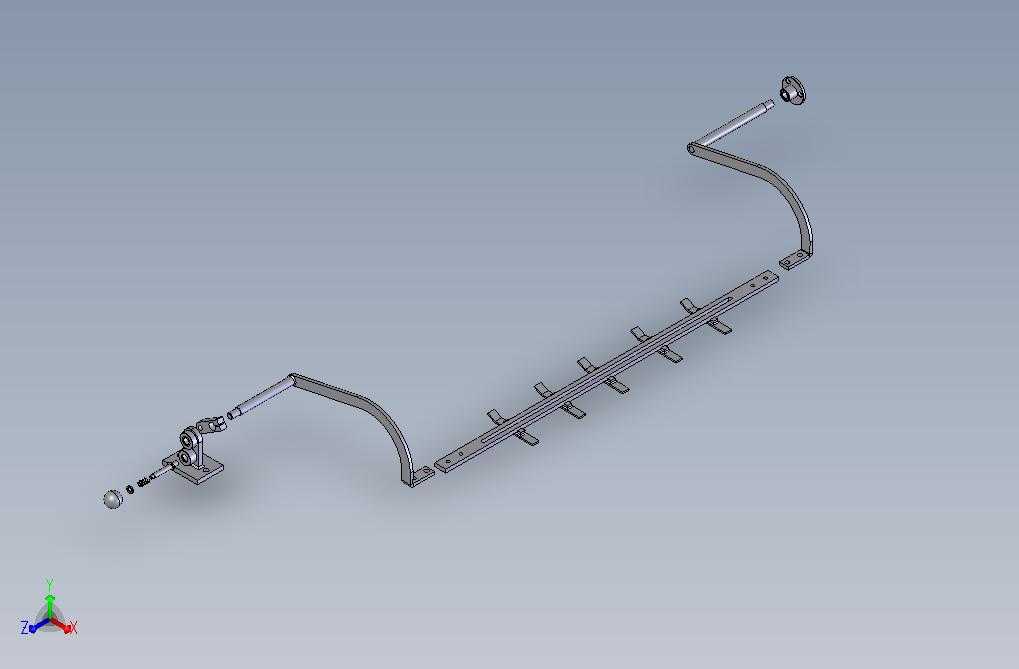

　　这套支撑结构主要面向长条形柔性工件的加工、装配工位做辅助定位使用，常见于线束排布、薄型长条板材焊接、内饰件粘接等需要多点承托的作业场景，能够避免工件在作业过程中出现下垂变形、位置偏移的问题。从结构组成来看，整套构件分为端部安装支座、弧形过渡弯臂、多卡位直段承托条三个核心部分，端部支座采用带铰接转轴的连接结构，能够根据现场安装面的角度偏差做小范围俯仰调整，适配不同倾斜度的设备安装基面，支座底部预留了标准螺栓安装孔位，可直接固定在设备机架或者工作台面上，不需要额外加工转接板。弧形弯臂部分采用等截面折弯结构，曲率经过反复校核，既能够避让作业区域内的其他运动部件，又能保证自身的结构刚度，在承受单侧工件载荷时不会出现明显的形变，

　　弯臂两端分别和端部支座、直段承托条做可拆卸连接，后期如果需要调整支撑高度或者更换不同曲率的弯臂，不需要拆卸整套结构，仅需松开连接紧固件即可完成替换。直段承托条上均匀分布了多个卡位凸点，每个凸点的间距根据常见工件的支撑跨度做了优化，能够适配不同宽度、不同长度的长条工件，承托条上还预留了长条形调节槽，可以根据工件的实际支撑位置微调每个卡位的横向位置，避免支撑点刚好落在工件的加工或者连接位置上。整套结构的安装边界控制十分紧凑，端部支座的安装基面尺寸较小，不会占用过多的工作台安装空间，弧形弯臂的外伸长度经过合理规划，在保证支撑覆盖范围的前提下，不会和周边的操作工具、机械手运动路径产生干涉。设计过程中针对不同工位的载荷需求做了刚度校核，

　　承托条的厚度、弯臂的截面尺寸都经过受力仿真验证，在额定承载范围内，支撑点的位置偏移量控制在作业允许的公差范围内，不需要额外增加辅助支撑结构。铰接部位采用了防松紧固件连接，调整到合适角度后锁紧即可长期保持姿态稳定，不会因为设备运行产生的振动出现角度偏移。承托条上的卡位凸点做了圆角过渡处理，和工件接触时不会刮伤工件表面，对于表面质量要求较高的内饰件、涂层工件也能直接使用，不需要额外增加防护垫层。
