带锁紧孔外螺纹空心套筒结构设计

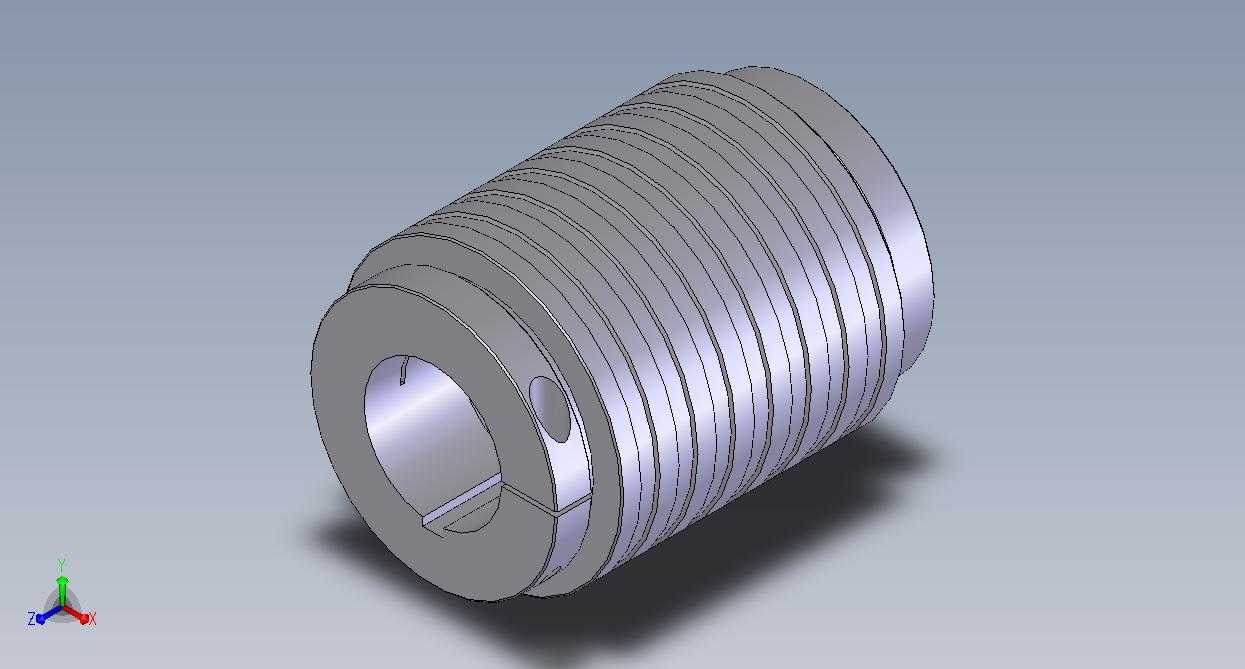

　　该零件属于传动系统配套的螺纹套筒类构件，在轻工输送设备、小型进给机构以及精密调整装置中应用广泛，核心作用是实现旋转运动与直线进给的转换，同时承担径向承载与轴向定位的功能。从结构设计来看，零件整体为空心回转体构型，外圆周面加工有连续的等距梯形传动螺纹，这类螺纹的牙型强度高于普通三角螺纹，能够承受更大的轴向载荷，在低速进给场景下传动平稳性更好，不易出现滑牙失效问题。内孔为光滑通孔设计，可穿过导向轴或者输送介质管路，内孔与外螺纹的同轴度公差控制在IT7级范围内，避免装配后出现螺纹传动卡滞、偏磨的问题。零件一端的端面上加工有径向锁紧螺孔，当套筒调整到目标位置后，可通过紧定螺钉拧入该孔，顶紧内部穿过的轴件，实现套筒的轴向位置固定，

　　防止设备运行过程中受振动影响出现位置偏移，这类锁紧结构拆装方便，不需要额外加工键槽，不会削弱轴件的整体结构强度。设计阶段优先考虑了安装边界的适配性，零件的最大外径由外螺纹牙顶圆尺寸决定，安装时需要预留的径向空间略大于牙顶圆直径，轴向安装长度与套筒整体长度匹配，两端的倒角结构既可以去除加工毛刺，也能在装配时起到导向作用，方便快速穿入配套的螺母或者安装孔位。从实际使用场景出发，这类套筒常配套在小型包装设备的进给调节机构、纺织机械的张力调整部件以及实验室小型试验台的位置调整模块中，相比实心丝杠结构，空心设计可以有效降低零件自重，减少传动过程中的转动惯量，提升机构响应速度，同时内孔走管走线的设计也能让设备整体布局更紧凑，

　　避免外部管路干涉传动部件运动。零件的壁厚经过强度校核，在额定轴向载荷下不会出现螺纹变形或者筒身开裂的问题，外螺纹的收尾段做了退刀槽设计，既方便螺纹加工时退刀，也能避免螺纹末端应力集中导致的断裂风险，锁紧孔的位置设置在靠近套筒端面的位置，不会破坏外螺纹的有效啮合长度，保证螺纹传动的接触面积满足载荷要求。
