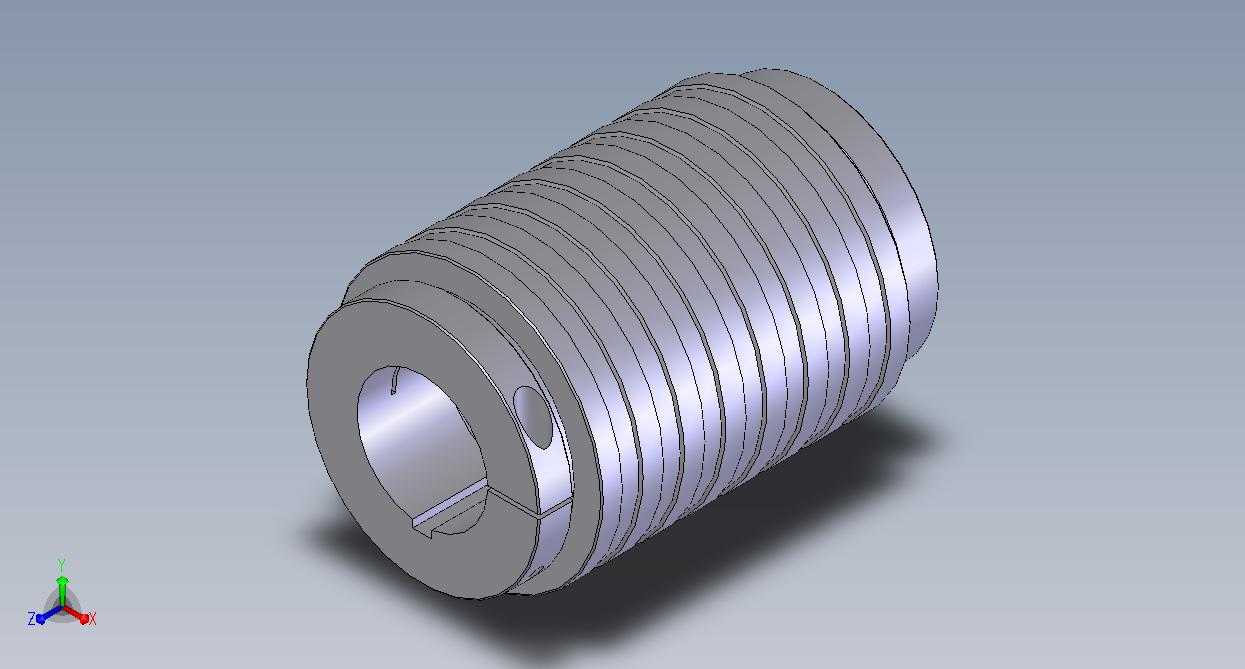

带键槽外螺纹空心传动辊结构

　　这类带外环形槽的空心辊件，常应用在轻载输送、线材导向、张力调节类工位中，区别于实心辊轴的结构设计，空心内孔的设置首先是为了降低整体转动惯量，在频繁启停的传动场景下，能有效降低驱动端的负载冲击，同时也方便穿装芯轴、布置气路或走线，适配多类集成化的设备安装需求。从结构细节来看，辊体外周加工的等距环形槽，并非普通的连接螺纹，其槽型轮廓经过圆弧过渡处理，主要作用是对输送的线材、薄带材进行周向限位，避免物料在辊面传动过程中出现轴向窜动，相比光面辊，带槽结构不需要额外加装挡边就能实现物料的轨迹约束，能缩减工位的整体安装空间。内孔侧壁加工的键槽，是这类辊件与芯轴实现扭矩传递的核心结构，安装时通过平键配合，能保证辊体与芯轴同步转动，

　　避免出现打滑丢转的问题，键槽的位置与深度经过匹配计算，既保证足够的抗剪切强度，又不会过度削弱内孔壁的结构强度，在长期交变载荷作用下也不易出现键槽崩裂的问题。设计这类辊件时，首先要根据应用场景的负载大小确定内孔与外圆的壁厚比例，壁厚过薄会导致辊体在张紧力作用下出现圆度变形，影响传动的平稳性，壁厚过大则会提升整体重量，违背空心结构轻量化的设计初衷。外周环形槽的间距与槽深，需要匹配所输送物料的直径或带宽，槽距过小会导致物料卡滞，槽深不足则无法起到有效的限位作用，槽口的倒角处理也十分关键，能避免物料经过时被锐边刮伤，尤其在输送薄膜、细金属丝这类易损伤物料的场景下，槽口的表面粗糙度也需要控制在合理区间，减少运行过程中的物料磨损。安装边界方面，

　　这类辊件的两端通常配合轴承座进行固定，因此辊体两端的同轴度公差需要严格控制，避免安装后出现径向跳动，导致传动过程中产生振动与噪音，内孔与芯轴的配合公差多选用过渡配合，既保证装配时的便利性，又能避免长期运行后出现内孔与芯轴的相对窜动。在实际设备选型中，这类辊件常替代传统的光面导向辊，用在绕线设备、包装送料机构、小型输送带的张紧工位中，其结构紧凑、安装便捷的特点，能有效简化设备的整体结构，减少额外的导向附件加装需求，同时空心结构也方便在内部加装加热或冷却元件，适配需要对辊面温度进行控制的特殊工艺场景。
