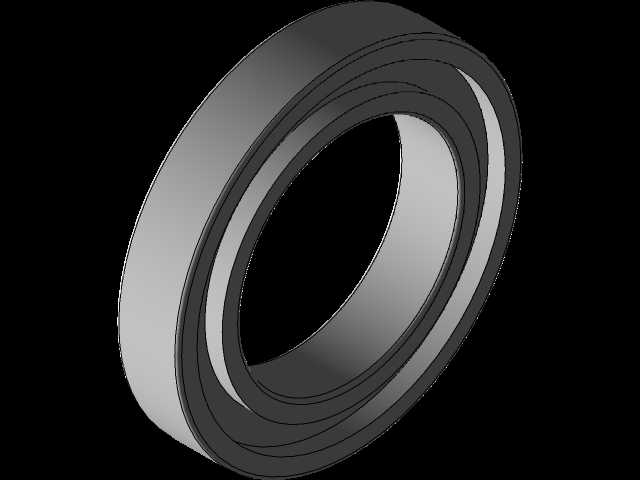

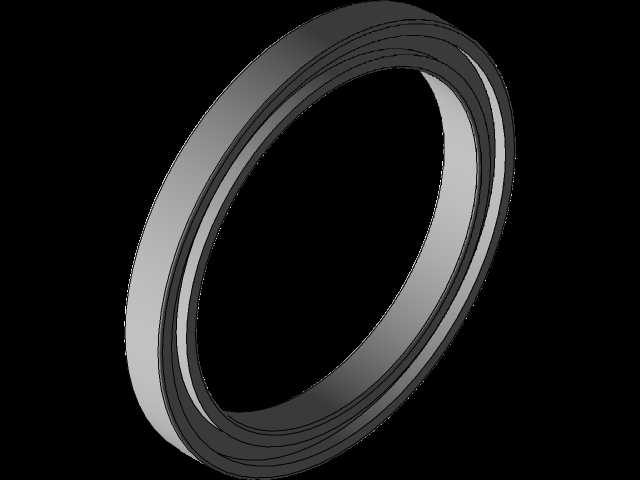

深沟球滚动轴承三维结构设计

　　这类径向接触滚动轴承是旋转传动系统里应用覆盖度最广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送机辊筒、机床主轴的辅助支撑端，再到中小型农用机械的传动轮系，几乎所有存在连续回转运动的机械结构里，都能找到同结构轴承的应用场景。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的能量损耗，同时约束轴的径向窜动，保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的回转中心位置，避免因轴系偏移带来的传动啮合误差、密封件偏磨、设备振动超标等一系列工程问题。

　　从结构设计逻辑来看，该类轴承采用双滚道套圈配合滚动体的经典结构，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备的轴承座孔采用过渡或小间隙配合起到固定支撑作用，套圈之间的滚动体沿滚道均匀排布，将内外圈之间的滑动摩擦转化为滚动摩擦，相比同尺寸的滑动轴承，其启动阻力更小，运转过程中的温升更低，对润滑条件的适应性也更强，既可以采用脂润滑实现长期免维护，也可以适配油润滑满足高速运转场景的散热需求。

　　在建模过程中需要重点关注几个核心尺寸边界：首先是内圈内径与轴的配合公差带，这直接决定了轴承安装后是否会出现跑内圈的失效问题；其次是外圈外径与轴承座孔的配合尺寸，过盈量过大会导致轴承安装后径向游隙被过度挤压，出现运转卡滞、提前疲劳剥落的问题，间隙过大则会引发外圈蠕变，加剧座孔磨损；另外滚道的曲率半径、滚动体的直径与排布数量，直接决定了轴承的额定动载荷与极限转速，建模时需要严格匹配对应型号的尺寸参数，保证滚道与滚动体的接触角处于设计区间，避免出现应力集中的问题。

　　在实际设备选型应用中，这类轴承主要承受径向载荷，在滚道曲率设计优化的前提下也能承受一定比例的双向轴向载荷，相比角接触轴承、圆锥滚子轴承，它的结构更简单，安装维护难度更低，成本也更可控，适合中低载荷、中高转速的常规传动场景。建模时还原的挡边高度、密封槽位置、倒角尺寸等细节，也能为后续的轴承座设计、轴肩定位尺寸确定、密封件选型提供直接的三维参考，避免二维图纸选型时容易出现的装配干涉问题，比如轴肩高度超过内圈挡边导致轴承拆卸困难，或者座孔倒角尺寸不足导致外圈安装不到位等常见工程问题，都能通过三维模型的虚拟装配提前排查。
