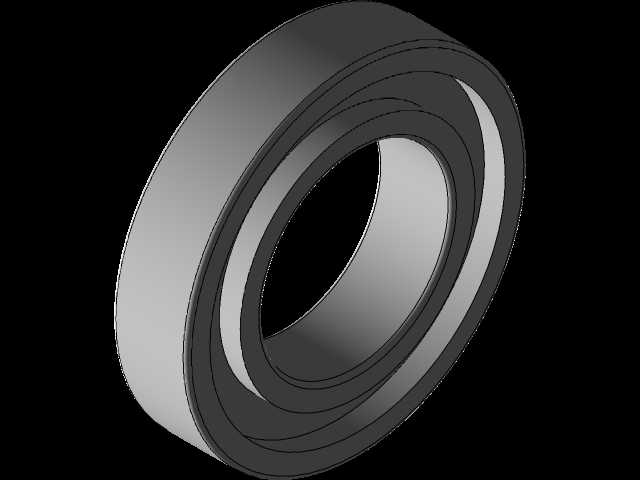

深沟球滚动轴承实体结构设计

　　在各类回转传动场景中，这类深沟球结构的滚动轴承是应用覆盖范围极广的基础支撑部件，从普通民用机电设备到工业生产流水线的传动工位，再到中小型动力输出单元的转轴定位环节，都能见到这类零件的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可兼顾一定比例的轴向载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

　　从结构设计逻辑来看，这类轴承采用双滚道套圈配合滚动体的经典布局，内圈与转轴采用过盈配合实现同步回转，外圈与安装基座的轴承位采用过渡或间隙配合实现固定支撑，中间的滚动体沿内外圈的弧形滚道均匀排布，保持架将滚动体等距分隔，避免滚动体在运转过程中发生相互摩擦、卡滞的问题，同时引导滚动体在滚道内顺畅循环滚动。滚道的曲率设计经过反复校核，既要保证滚动体与滚道的接触应力处于材料许用范围内，又要控制接触角的合理区间，避免载荷偏移时出现应力集中导致的点蚀失效。

　　在安装边界的考量上，这类轴承的轴向尺寸紧凑，径向截面尺寸适配常规标准轴径的安装需求，安装时不需要额外设计复杂的定位结构，仅需通过轴肩与轴承端盖即可完成内外圈的轴向限位，适配的安装空间要求较低，可直接嵌入各类设备的预设轴承座孔位中。日常运行过程中，配合合理的润滑脂填充，可在中等转速、常规载荷的工况下长期稳定运行，不需要频繁拆解维护。不同于重型承载的滚子轴承，这类球轴承的极限转速更高，运转过程中的振动与噪声控制表现更优，非常适合对运转平稳性有一定要求的中小型传动场景，比如小型电机输出端、轻工设备的传动辊轴、输送线的从动辊支撑等工位，都能依靠这类轴承实现稳定的回转支撑效果。建模过程中需要重点保证滚道的同轴度、滚动体的等分精度，以及内外圈配合面的尺寸公差，避免因建模公差偏差导致后续生产或装配环节出现干涉、配合松动等问题，滚道的表面粗糙度要求也需要在建模时预留对应的加工余量参考，确保成品零件的接触疲劳强度满足设计寿命要求。
