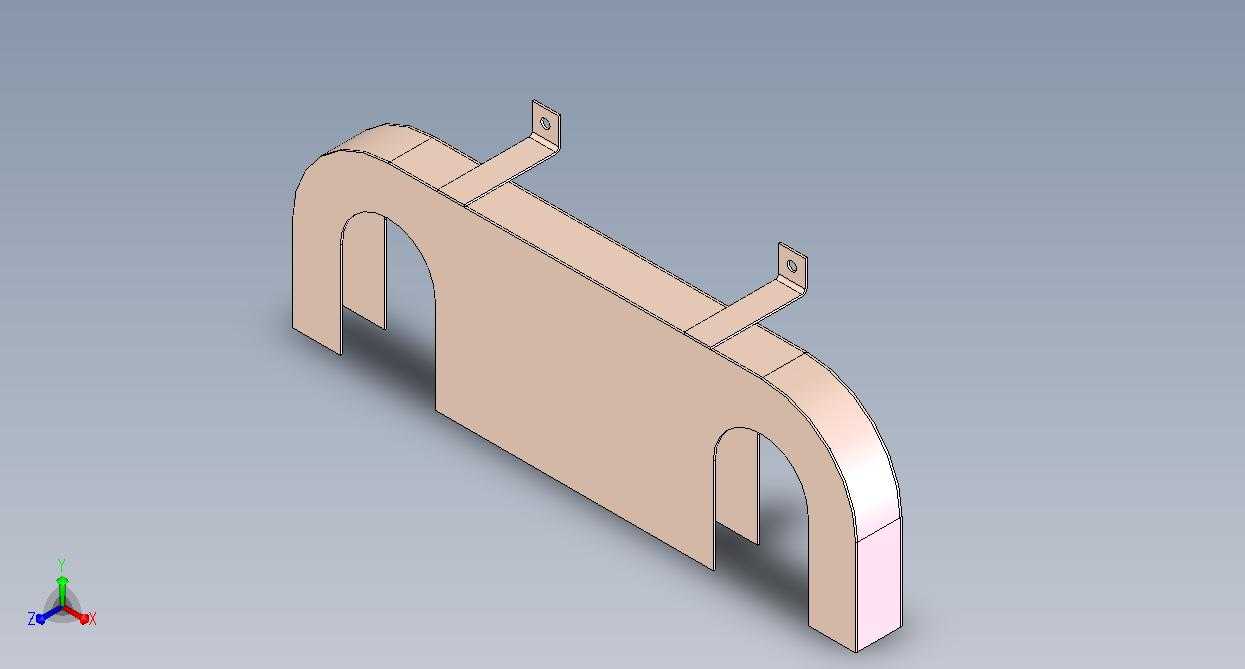

双拱带安装耳钣金支撑防护构件

　　该构件属于设备配套的钣金类支撑防护件，主要应用在需要对管线、小型传动组件做半包围防护同时提供侧向支撑的场景，常见于轻工输送线侧边防护、小型设备走线防护支撑、室内装饰配套金属固定结构等工况。从结构设计来看，主体采用等厚钣金弯折成型，两侧设置对称拱形开口，既可以避让穿过的圆柱类构件、管线，也能在不额外增加整体重量的前提下提升构件纵向抗弯折能力，避免平板结构在受侧向载荷时出现大面积形变。构件顶部延伸出两个带安装孔的折弯耳片，耳片与主体板面呈垂直角度，安装孔位做了沉边处理，安装时可通过螺栓直接将构件固定在设备机架、墙面预设的安装基面上，不需要额外搭配转接支架，能有效减少现场安装的配件数量与装配工序。设计阶段优先考虑了钣金加工的工艺可行性，

　　所有弯折处均预留了符合板材厚度的折弯半径，避免弯折处出现应力集中导致的开裂问题，拱形开口的边缘做了钝边处理，防止安装维护过程中划伤操作人员或者穿过的管线外层。从安装边界来看，构件主体的拱型内空尺寸适配常规直径的圆柱构件与多根并行的小规格管线，两个安装耳片的孔位间距匹配通用工业铝型材的安装孔距，也适配墙面常用膨胀螺栓的布设间距，不需要对安装基面做额外打孔改造即可完成固定。构件的板面平整，既可以作为防护挡板阻挡外部杂物落入防护区域，也能作为小型传感器、走线卡扣的安装基面，在实际使用中可根据现场需求在板面额外开设小孔用于辅件固定，整体结构没有冗余设计，在满足支撑防护强度要求的前提下尽可能压缩了材料用量，兼顾了结构可靠性与加工经济性。在实际工况中，这类构件常成对布设，对长尺寸的管线、轻型导杆做多点位支撑，拱形开口的设计也方便后期维护时直接将构件拆卸，不需要先抽出穿过的管线，大幅降低后期维护的拆装工作量。
