弯管结构工业防护栏杆三维设计

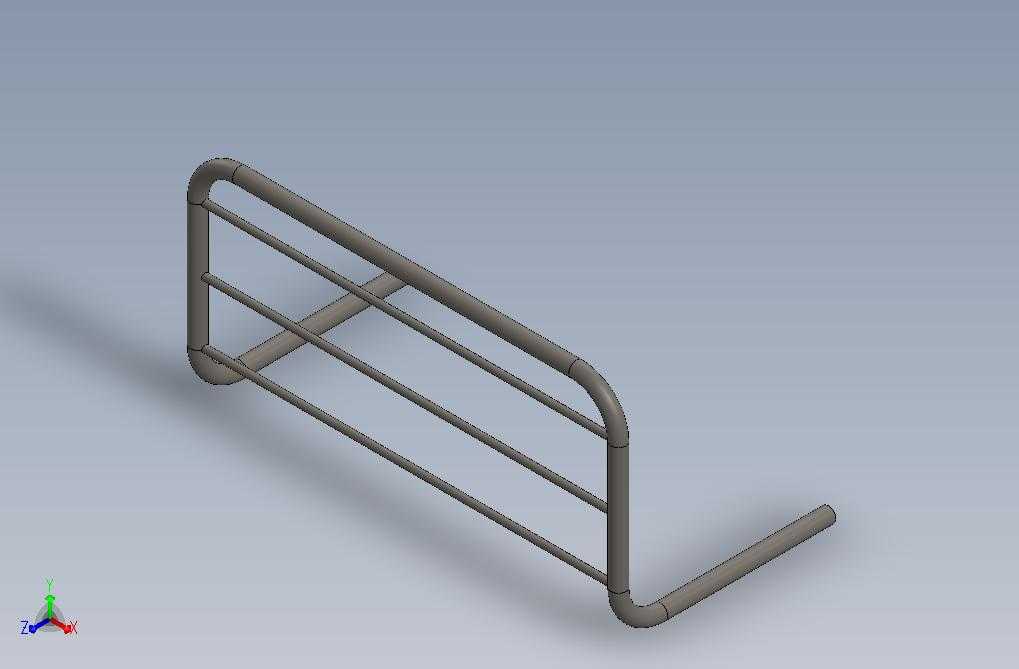

　　这款弯管成型的防护构件，主要应用在工业生产区域的设备周边、人行通道分界、操作平台边缘等场景，用来划定安全作业范围，避免人员误闯入设备运行危险区域，也能在临边位置起到阻挡防护作用，防止人员意外跌落，同时可对区域内的管线、小型设备起到一定的防撞保护效果。从结构设计来看，整体采用圆管弯折成型，主框架为连续弯管构成的U型主体，侧边延伸出固定安装段，无需额外的拼接角件，减少了焊接拼接的工作量，也避免了直角拼接处的应力集中问题，弯折处采用大圆弧过渡，既降低了加工时管材弯折开裂的风险，也能消除尖锐棱角带来的磕碰安全隐患。主体框架内部平行设置多根横向圆管横杆，横杆间距控制在120mm以内，符合工业防护设施的安全间隙要求，

　　可防止人员肢体从间隙穿过接触危险区域，横杆与主框架之间采用焊接固定，连接位置做了满焊处理，保证整体结构的连接强度，在受到侧向冲击力时不会出现横杆脱落的问题。安装段为直段圆管结构，可直接插入地面预留的安装孔内进行灌浆固定，也可搭配法兰底座通过膨胀螺栓与混凝土地面或钢结构平台面连接，安装边界灵活，可根据现场实际的防护长度需求，将多组该构件通过侧边连接件拼接使用，适配不同长度的防护区域。整体管材选用常规的焊接钢管材质，表面可根据使用场景做镀锌、喷塑处理，适配车间、厂区、仓储区域等不同的防腐使用需求，构件整体高度控制在1050mm左右，符合工业防护栏杆的高度规范要求，底部预留100mm左右的安装间隙，可适配地面存在轻微高差的安装场景，

　　无需额外做地面找平处理。在建模过程中，所有弯管位置的弯折半径统一设置为管材直径的3倍，既符合常规弯管设备的加工工艺参数，也保证了弯折位置的管材壁厚不会出现过度减薄，保证构件整体的结构强度，横杆与主框架的连接位置做了相贯线切割处理，保证焊接时管材之间能够完全贴合，减少焊接填充量，也提升了焊接位置的结构强度。
