带中间环槽阶梯式空心轴套结构设计

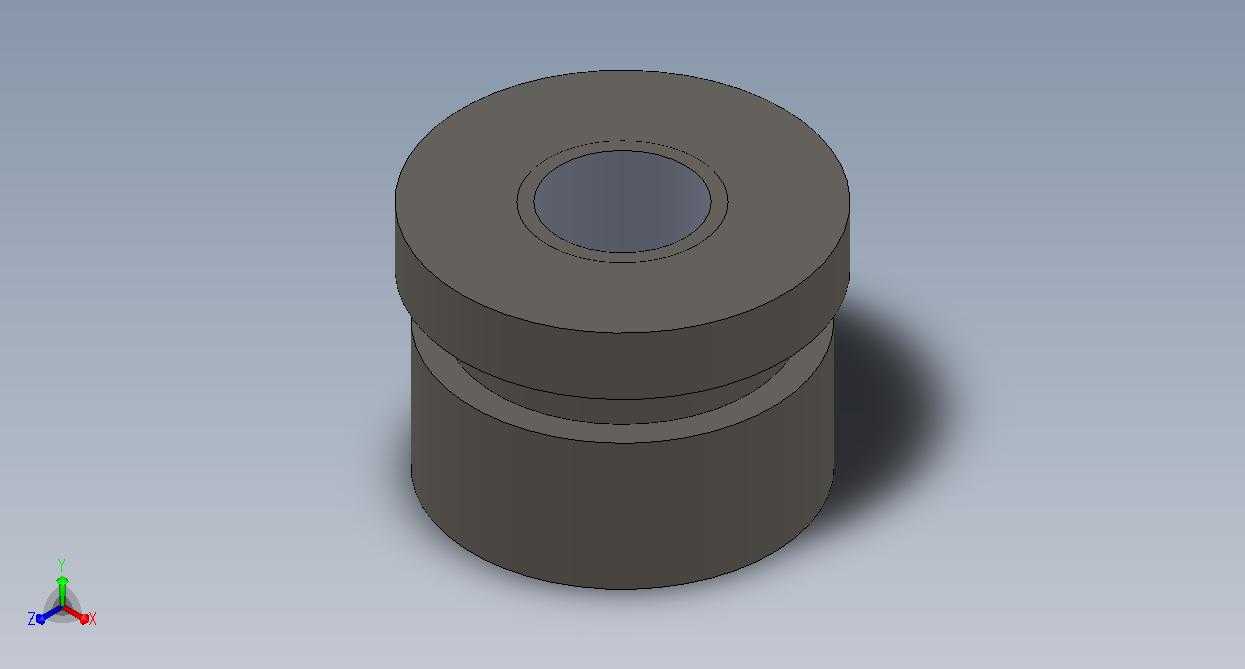

　　这类带中间环槽的阶梯空心轴套，在常规传动机构、工装夹具定位单元、轻载滑动支撑场景中应用十分普遍，日常做结构设计时经常会遇到这类零件的选型或改型需求。从结构本身来看，零件整体为同轴回转体结构，上下两段为不同外径的圆柱段，中间位置加工有一圈向内凹陷的环形槽，中心为贯通的等径通孔，所有棱边都做了极小的倒角处理，避免装配时刮伤配合件表面，也能去除机加工产生的毛刺。

　　设计这类零件的时候，首先要匹配安装位置的边界约束：上端大外径段一般是作为轴向定位的止推面使用，装配时会抵靠在安装座的台阶端面，限制轴套向下的窜动位移，所以大端的外径尺寸要和安装座的沉孔尺寸做间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配顺畅，又不会出现过大的径向晃动。下端小外径段是插入安装基座孔内的配合段，配合公差根据使用场景调整，如果是作为滑动衬套使用，就选H7/g6的间隙配合，保证轴在套内转动时的顺畅度；如果是作为定位衬套使用，就选H7/p6的过盈配合，压装后不会出现松动移位。

　　中间的环槽结构并不是多余设计，实际使用中这个槽有几个核心作用：一是可以储存润滑脂，在长期往复转动或者滑动的工况下，槽内的润滑脂能持续给配合面提供润滑，减少干摩擦带来的磨损，延长零件使用寿命；二是可以容纳装配时挤入的微小杂质、磨屑，避免硬质颗粒卡在配合面之间拉伤轴表面或者套内孔壁；三是在部分需要密封的场景里，这个环槽可以嵌入O型密封圈，实现轴套与安装座之间的静密封，防止润滑油泄漏或者外部灰尘进入配合腔。

　　中心的贯通孔是和运动轴配合的工作面，内孔的表面粗糙度要求会比外圆更高，一般滑动使用场景下要达到Ra1.6的精度，如果是高速转动场景还要做相应的表面硬化处理，提升内孔的耐磨性能。整个零件的轴向总长度要严格匹配安装空间的轴向尺寸，不能超出安装边界，否则会导致后续装配的其他零件无法到位，出现装配干涉问题。做三维建模的时候，这类回转体零件优先用旋转特征生成主体，再单独处理倒角、环槽的细节，建模过程中要保证所有圆柱面的同轴度公差，避免后续加工出来的零件出现偏心，导致装配后轴转动卡滞。这类零件虽然结构简单，但是在很多设备里都是不可或缺的基础零件，设计时的公差匹配、细节结构处理，直接影响整套机构的运行稳定性和使用寿命，很多新手设计时容易忽略环槽的储屑、储油作用，做成光面的直套结构，实际使用时很容易出现早期磨损、卡滞的问题。
