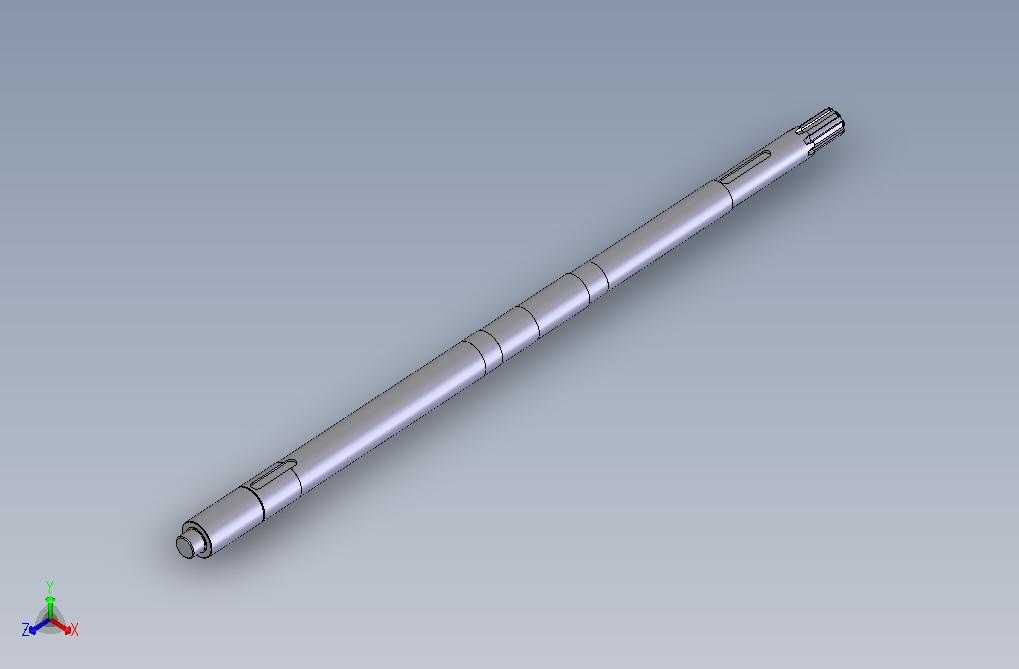

这类细长轴类传动杆件,常应用于精密进给机构、小型线性传动模组、检测设备探针驱动单元以及轻工机械的直线动作执行端,区别于普通重载传动轴,其核心设计导向是在有限径向尺寸约束下,兼顾轴向传动精度、抗挠曲变形能力与装配适配性。从结构细节来看,杆身沿轴向分布多道环形定位槽,这些槽位并非工艺退刀槽,而是用于装配限位卡簧、导向套以及行程触发挡片,每道槽的轴向位置公差直接决定了装配后各功能部件的相对位置精度,设计时需匹配对应标准卡簧的槽宽与槽深参数,避免装配后出现轴向窜动。杆身两端的结构做了差异化处理,一端为带定位平面的轴头,用于和驱动端的联轴器或者摆臂连接,平面结构可消除周向转动间隙,保证扭矩传递的同步性;另一端为缩径导向端,表面做了粗糙度优化,
可穿入导向衬套实现直线往复运动的径向约束,减少运动过程中的偏摆。设计这类杆件时,首先要核算长径比带来的挠曲变形量,当长径比超过25时,单纯靠材料刚度很难满足高速往复运动的稳定性要求,因此杆身中间段设置了多道等距分布的加强轴肩,这些轴肩的外径略大于杆身主体,既可以作为中间导向支撑的配合面,又能在不显著增加杆件整体重量的前提下提升截面惯性矩,降低自重带来的挠曲。在安装边界层面,这类杆件的径向安装空间通常受限,因此所有配合轴段的直径差控制在极小范围内,避免出现过大的台阶导致装配时需要扩大导向套的安装孔径;轴向安装尺寸则需要预留两端的连接余量,驱动端轴头的长度要匹配联轴器的夹紧行程,
导向端的伸出长度要覆盖最大工作行程加上末端缓冲件的安装空间。实际应用中,这类杆件常配合直线轴承或者自润滑衬套使用,因此杆身配合面的硬度需要做相应处理,表面粗糙度要达到运动配合的要求,避免长期往复运动出现表面拉毛导致卡滞。另外杆身侧面的长条形凹槽,是用于安装行程触发磁条或者位置感应片,凹槽的深度不会穿透杆身核心受力区域,保证杆件整体的扭转与弯曲强度不受影响,槽的直线度公差需要和杆身轴线保持平行,否则会导致位置传感器的触发信号出现偏差。
