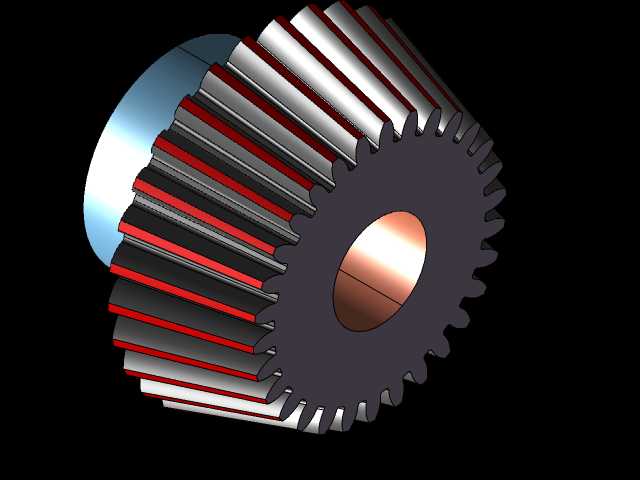

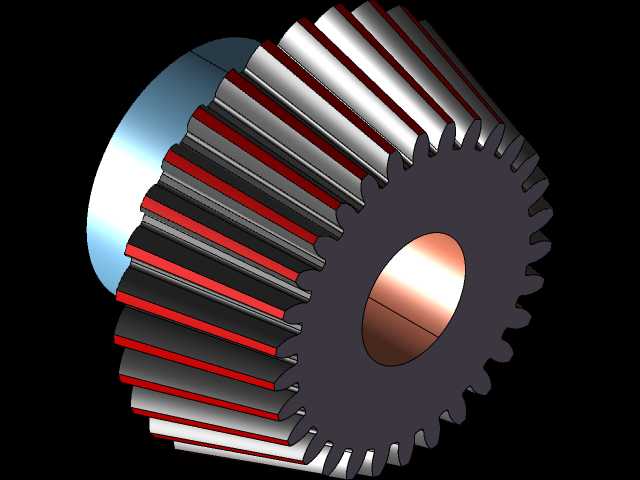

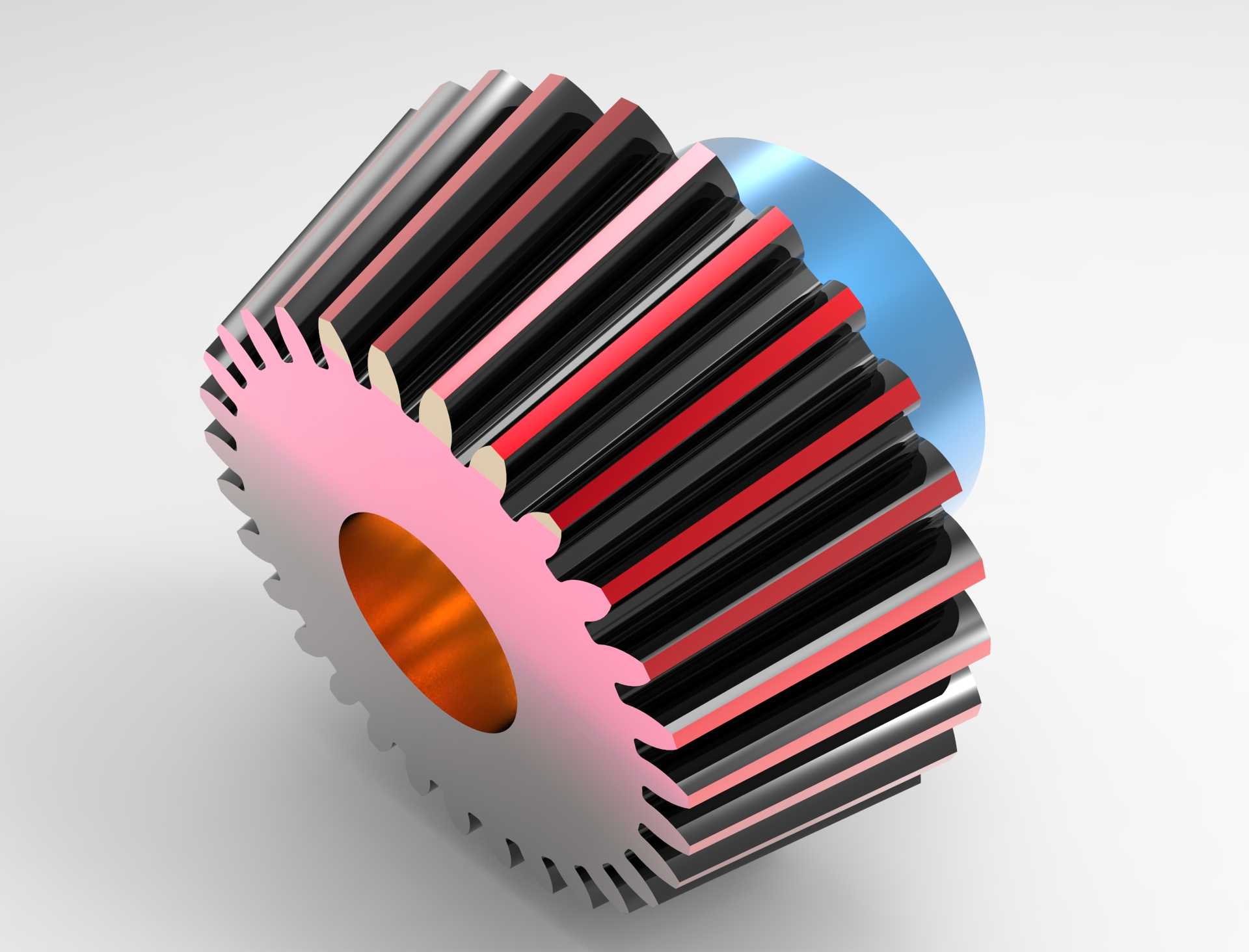

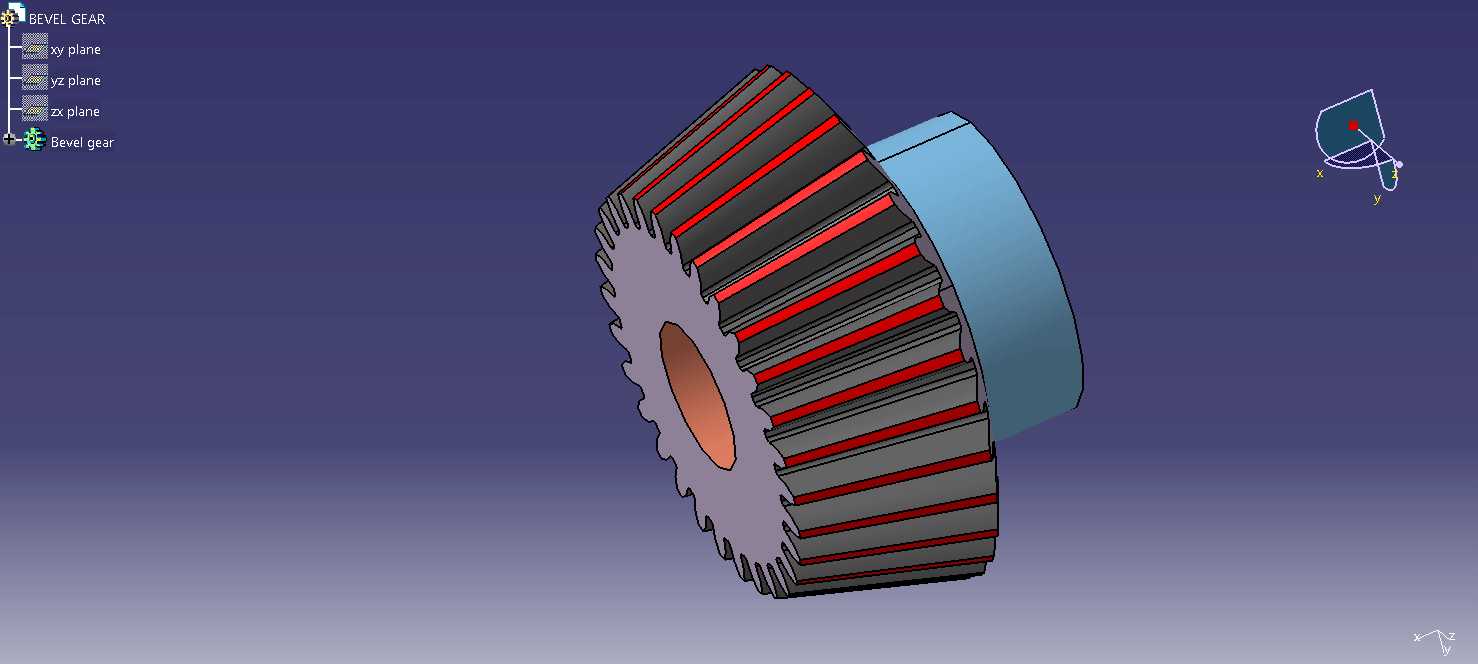

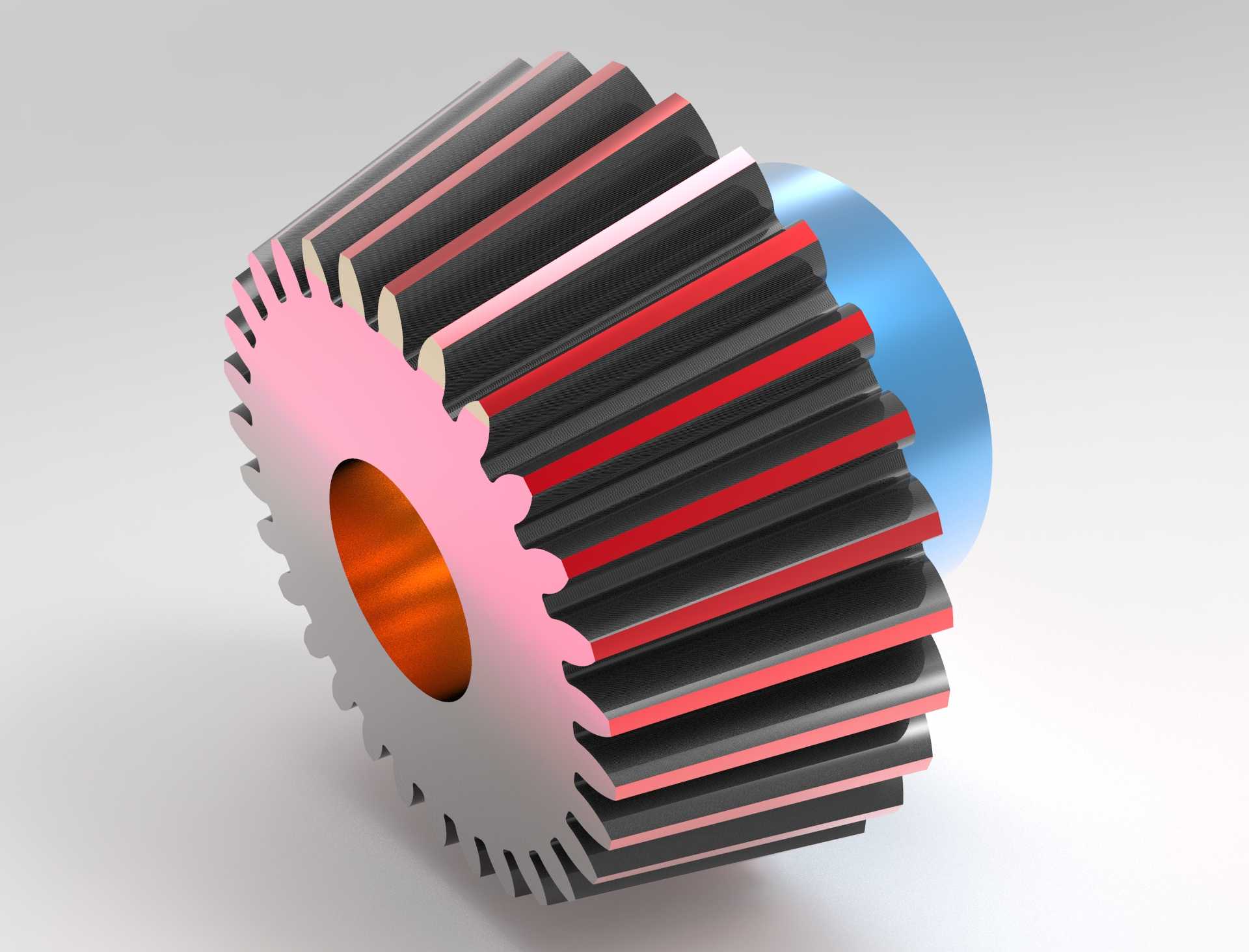

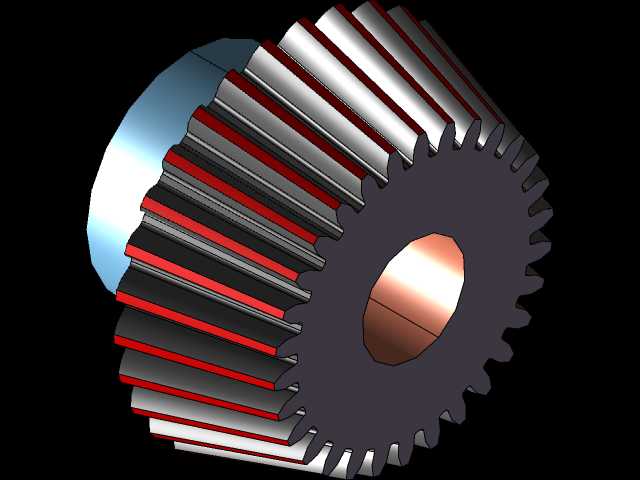

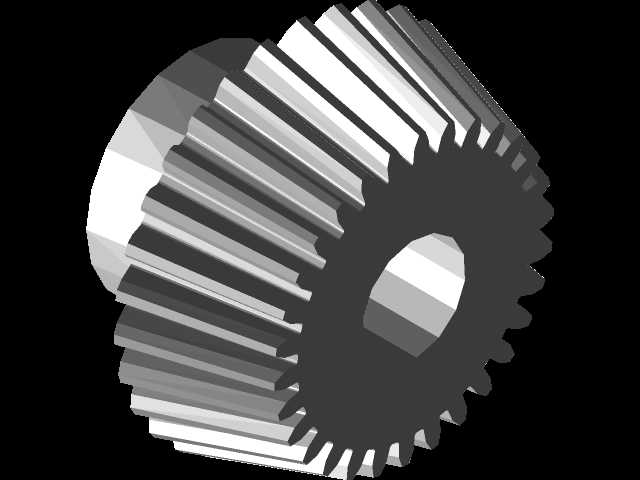

交错轴传动用螺旋齿锥齿轮结构

项目分类:齿轮 发布时间:2021-11-04 ID:362405
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构
  • 交错轴传动用螺旋齿锥齿轮结构

  这类带螺旋齿的锥齿轮,核心应用场景集中在需要改变动力传递方向的交错轴传动工位,最常见的是两轴呈90度相交的布局,也可根据设备的空间排布需求调整轴交角适配非90度的传动场景,在小型动力传输设备、轻工机械的进给机构、机床的分度传动单元里都能见到这类零件的身影。从实际使用功能来看,它依靠锥面排布的轮齿依次啮合传递扭矩,相比直齿锥齿轮,螺旋齿的设计让轮齿啮合过程是逐步进入、逐步退出的,啮合重合度更高,传动过程的冲击、噪声都明显更小,适合中高速、有一定传动平稳性要求的工位,能有效降低传动过程中的振动,延长配套轴承、轴类零件的使用寿命。设计这类齿轮的时候,首先要确定的是安装距与轴交角参数,这两个尺寸直接决定了齿轮在设备腔体里的安装边界,

  轮坯的背锥、节锥角度需要和配对齿轮完全匹配,否则啮合时会出现齿面偏载、甚至卡滞的问题;齿向的螺旋角需要结合传动转速、负载大小选定,螺旋角过大会增大轴向力,对配套轴承的轴向承载能力提出更高要求,螺旋角过小则无法体现螺旋齿传动平稳的优势,需要在两者之间做平衡。齿宽的设计也不能随意加大,锥齿轮的齿是从大端向小端逐渐收窄的,齿宽过大的话小端的齿厚会过薄,反而降低轮齿的抗弯强度,通常齿宽会控制在节锥母线长度的三分之一左右,兼顾啮合接触面积与轮齿结构强度。安装时需要保证两齿轮的节锥顶点重合,预留合理的齿侧间隙,避免热胀后出现轮齿咬死的问题,同时要保证齿面接触印痕处于齿面中部区域,若印痕偏齿顶或偏齿根,都需要调整安装距来修正啮合状态,

  确保传动效率与使用寿命。这类齿轮的中心孔是与传动轴配合的安装基准,孔的公差、键槽尺寸需要和配套轴的参数完全匹配,保证扭矩传递过程中不会出现相对窜动,轮毂部分的长度也要结合轴端的固定方式设计,给锁紧螺母、挡圈这类固定件留出足够的安装空间,避免装配时出现干涉。
