多法兰连接力胸泵阀结构三维设计

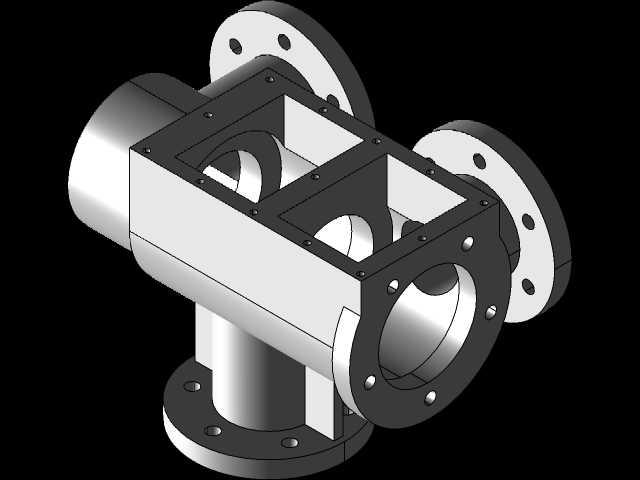

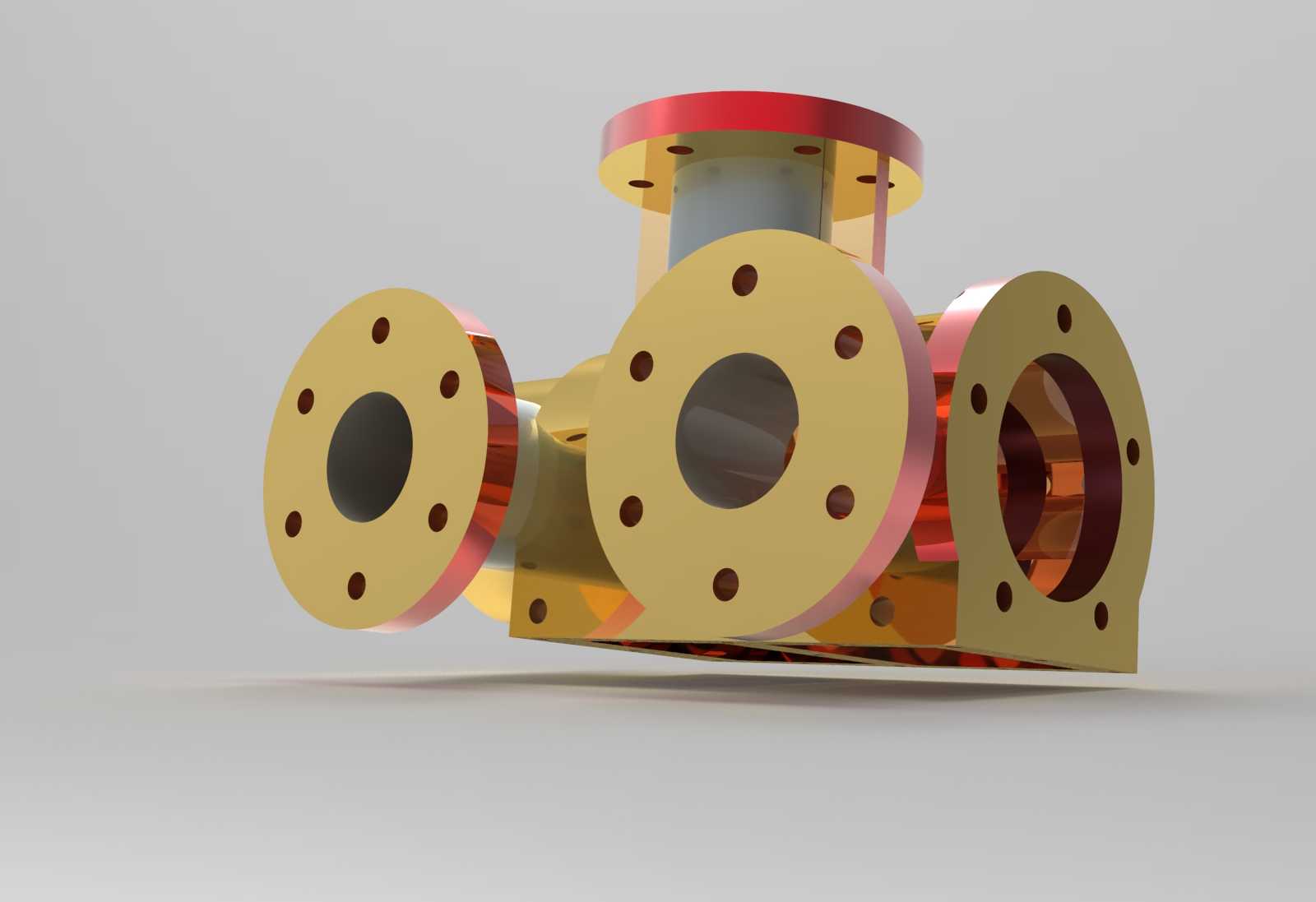

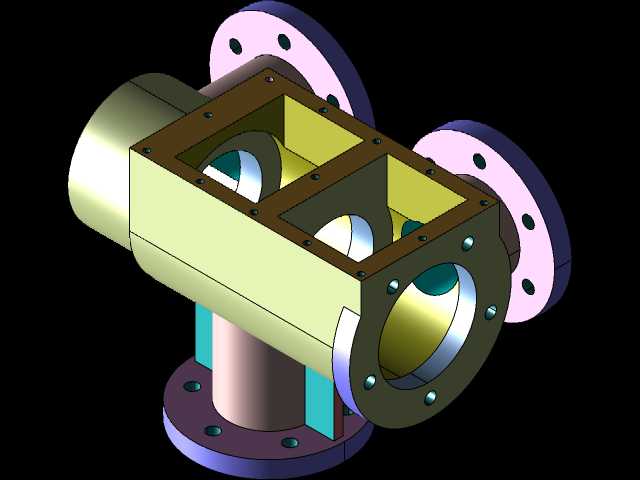

　　在常压开式流体输送场景中，这类多法兰结构的力胸泵阀是管路系统里的核心承压部件，日常多见于建筑供水、小型工业循环水的开式管路布设环节，核心作用是依托大气压力差完成低位流体的抬升输送，无法适配闭路循环的高压管路工况，这点在选型初期就需要结合管路拓扑明确边界，避免后续安装完成后出现输送扬程不足、气蚀等问题。从结构设计逻辑来看，该部件采用三向法兰接口布局，三个接口的法兰端面均采用统一的螺栓孔圆周排布设计，法兰密封面预留了标准垫片安装槽位，安装时可根据管路走向选择对应接口作为进液端，剩余两个接口可分别对接不同支路的输送管路，无需额外加装三通转接件，能有效减少管路连接点的泄漏风险。主体流道采用等径过渡设计，腔体内壁做了圆弧顺滑处理，

　　没有突兀的截面突变，可降低流体流经时的局部阻力损失，减少湍流带来的振动与噪音。法兰与主体腔体的连接位置做了加厚补强处理，能承受额定工作压力下的轴向拉应力，避免长期承压后出现焊缝开裂或者法兰变形的问题。安装边界方面，三个法兰的端面垂直度公差控制在机械行业通用安装标准范围内，对接管路时无需额外调整法兰角度就能保证密封面完全贴合，底部预留的支撑平面可直接固定在管路支架上，不需要额外设计定制安装支座，能减少现场安装的加工工作量。需要注意的是，这类泵阀的吸程高度受安装位置的大气压直接影响，高海拔区域选型时要重新核算有效吸程，避免出现无法正常抽送流体的情况；如果是长距离封闭管路的流体抬升场景，比如高层室内水箱补水、长距离密闭输水干线，

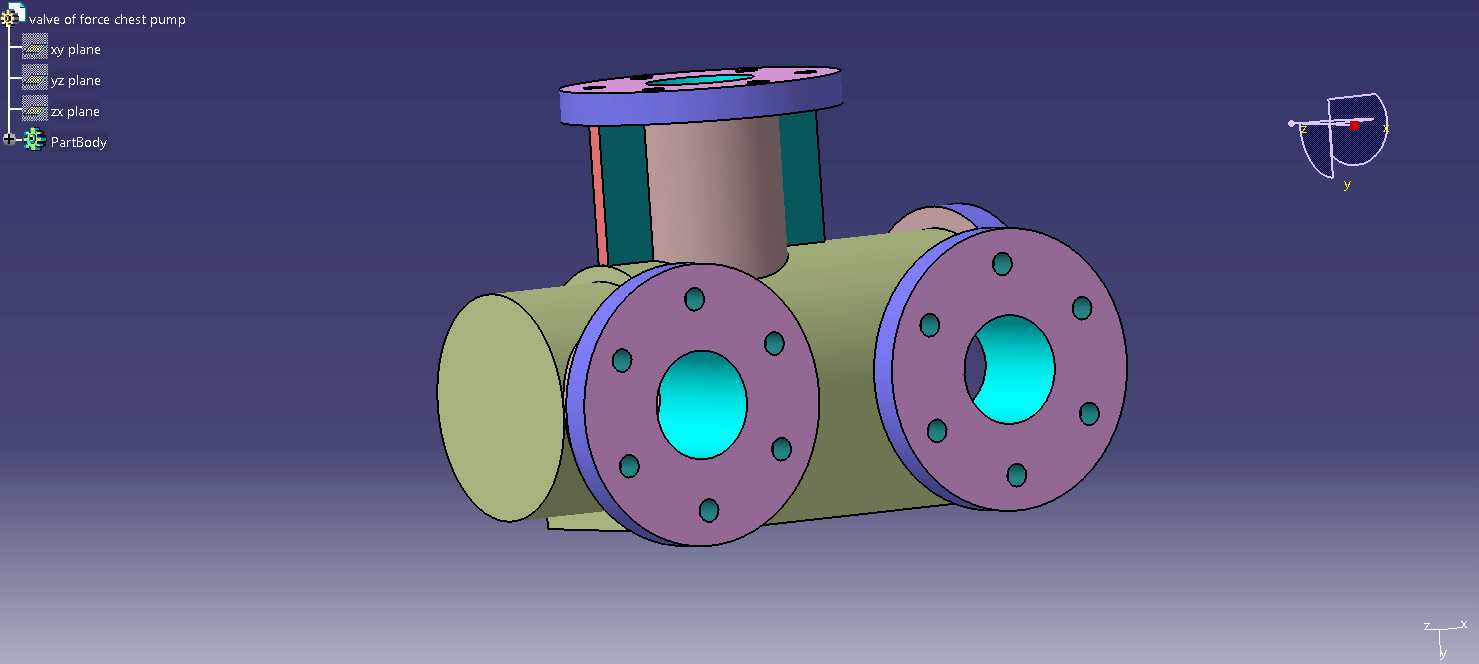

　　这类泵阀无法满足工况要求，必须搭配强制增压泵组合使用。建模过程中，法兰螺栓孔的位置度、密封面的平面度、流道的同轴度都是需要重点管控的尺寸参数，这些参数直接影响后续实际安装的适配性与运行时的密封性能，任何一个尺寸超差都可能导致现场安装时螺栓无法穿入、密封面泄漏或者流道阻力过大的问题。
