双环连接式机械基础练习构件

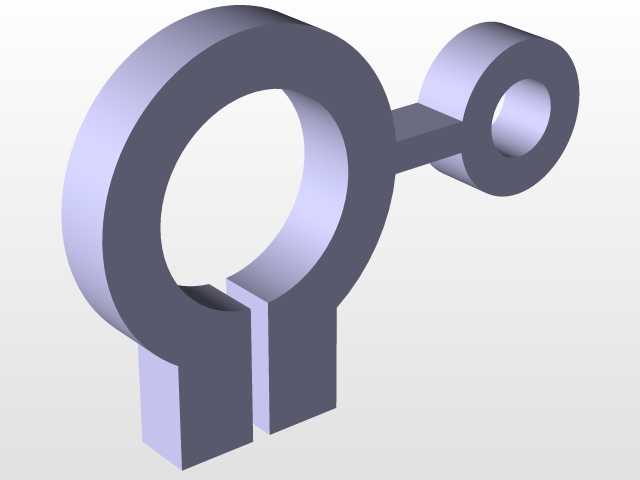

　　这类双环连接结构常出现在小型传动机构、手动操作连杆组件以及简易锁止机构的设计场景中，不少入门级机械结构练习都会选取这类形态作为建模对象，帮助设计者快速掌握拉伸、凸台、切除等基础特征的建模逻辑。从实际功能来看，大尺寸的开口环结构可作为卡接、铰接的承载部位，开口的设计让构件具备一定的弹性形变空间，能够快速卡入对应直径的轴类零件上，实现快速装配与拆卸，不需要额外的紧固件就能完成初步定位；小尺寸的封闭环则可作为铰接点或者挂接点位，用来连接拉杆、绳索或者其他联动杆件，两个环体之间的连接臂承担力的传递作用，将大端承受的载荷平稳传递到小端的连接部位。设计这类构件时，首先要确定两个环体的中心距，这个尺寸直接决定了构件安装后两个连接点位的相对位置，

　　若中心距偏差过大，会导致装配后联动部件出现卡滞、受力不均的问题；其次要控制开口环的开口宽度，开口宽度需要略小于配套卡接轴的直径，依靠环体自身的弹性形变抱紧轴件，同时开口处的两个端面要做微小的倒角处理，避免装配时刮伤轴件表面，也能降低装配时的插入阻力。环体的壁厚设计需要匹配实际使用场景的载荷，若用于手动操作的轻载场景，壁厚可适当减薄以降低整体重量，若用于传动链路中的受力部位，则需要适当增加壁厚，同时在连接臂与环体的衔接位置做圆角过渡，减少应力集中，避免长期受交变载荷时出现断裂问题。安装边界方面，大端开口环的内径决定了适配轴件的直径范围，小端封闭环的内径决定了可穿过的铰接销或者连接件的最大直径，

　　构件整体的厚度方向尺寸需要预留足够的装配间隙，避免与周边相邻的零部件发生运动干涉。建模过程中需要重点保证两个环体的同轴度以及连接臂的对称度，若对称度偏差过大，会导致受力时连接臂单侧受力，大幅缩短构件的使用寿命，同时开口处的两个端面需要保证平行度，确保卡接后与轴件的接触均匀，不会出现局部应力过大的情况。这类构件虽然形态简单，却涵盖了机械结构设计中最基础的连接、载荷传递、装配定位等核心逻辑，是入门设计者掌握机械建模与结构设计思路的典型练习对象，也可经过尺寸优化后直接应用在轻载的手动机械、简易工装夹具中作为功能零件使用。
