无防护刚性法兰联轴器结构设计

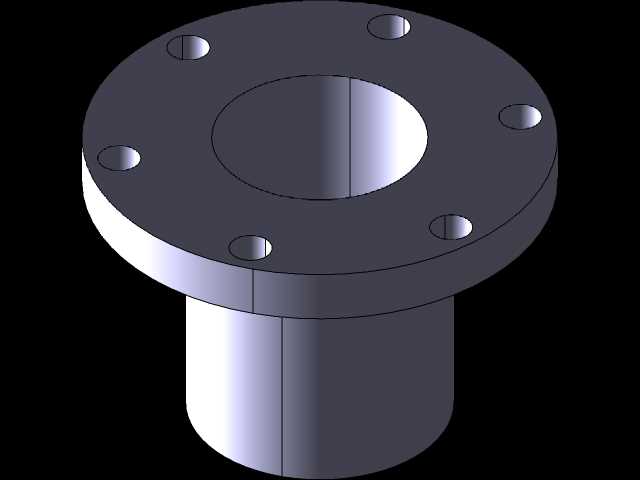

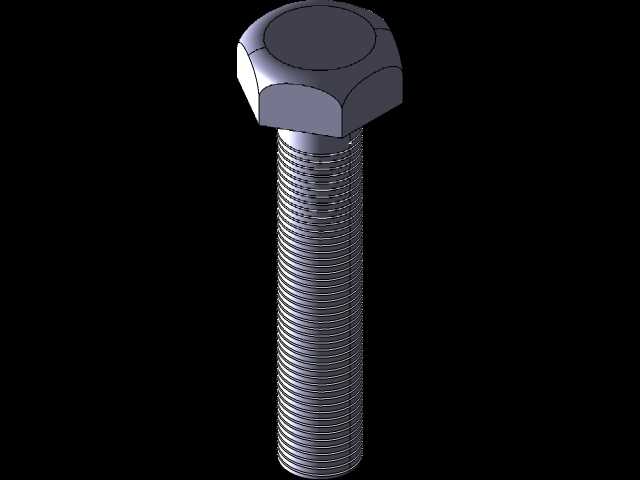

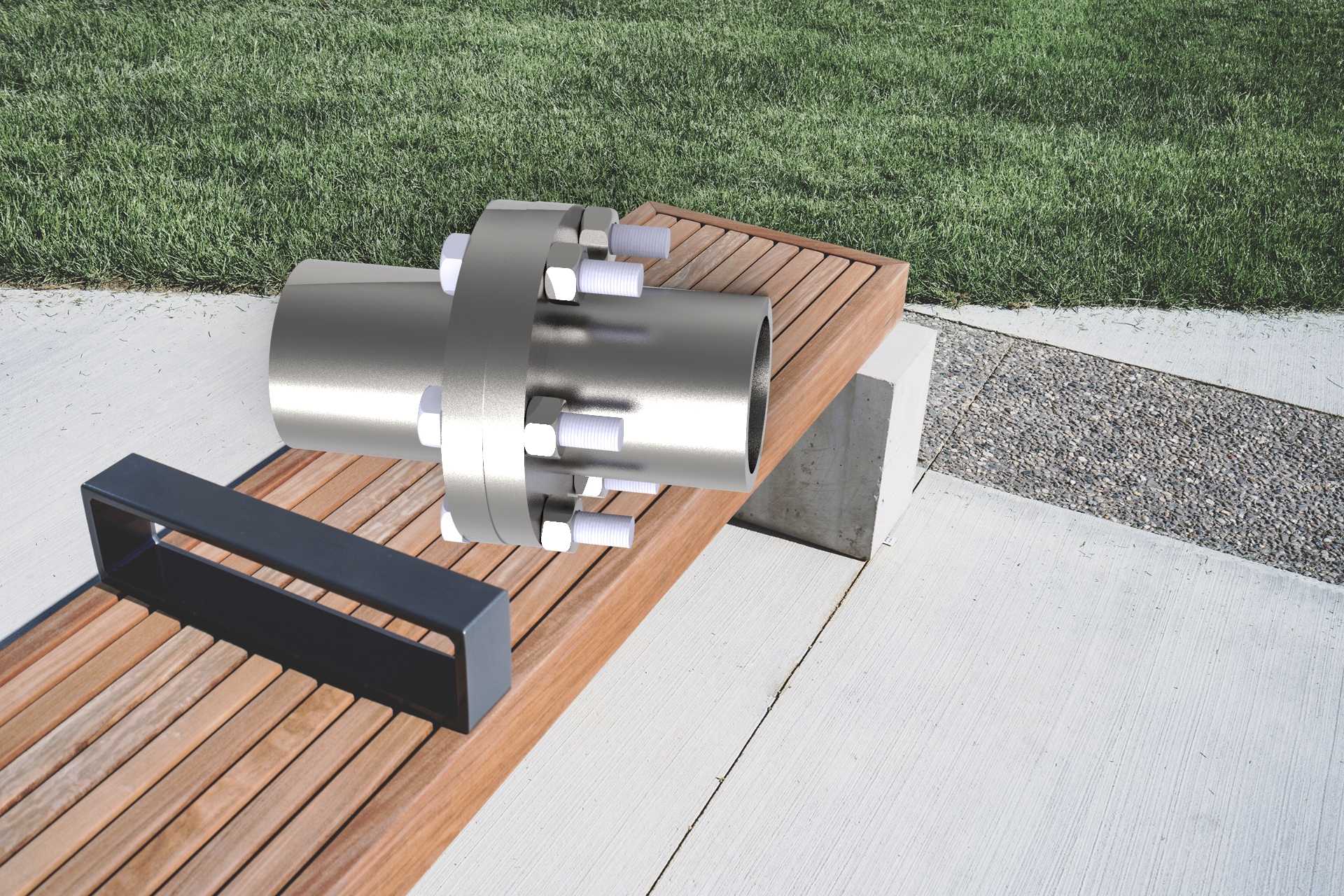

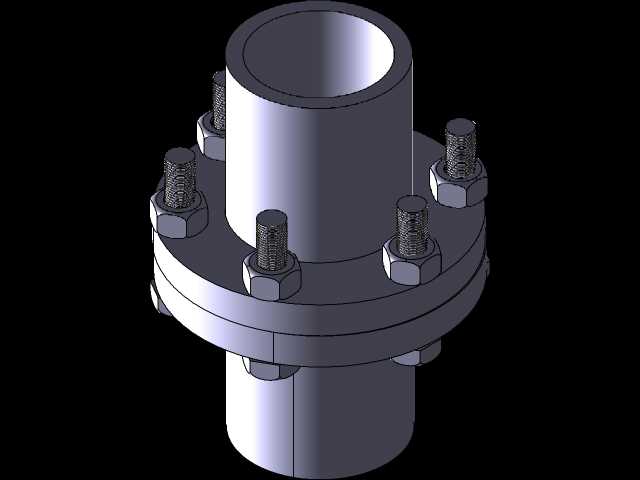

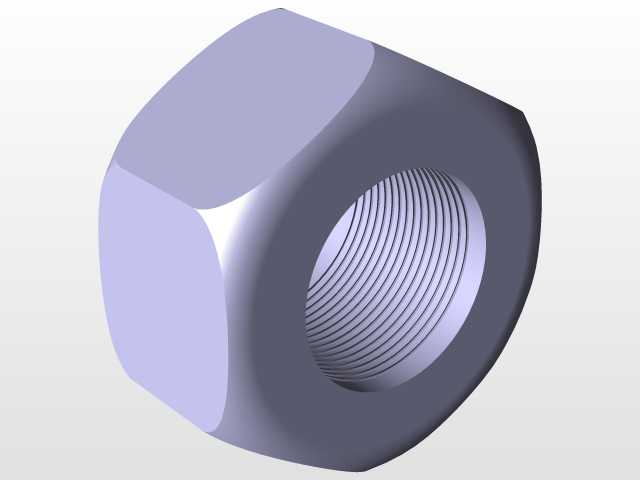

在常规工业传动系统的轴系连接场景中，这类无防护结构的法兰联轴器是中小扭矩刚性传动场景的常用连接件，多用于两轴对中精度较好、运行工况平稳无剧烈冲击的传动链路中，比如常规输送线的驱动端连接、中小型泵组与动力端的直连、普通机床进给轴的动力传递等场景，依靠法兰端面的刚性接触配合紧固件锁合实现扭矩传递，没有外置的防护外壳结构，整体结构紧凑，径向占用空间小，安装后无需额外预留防护结构的避让空间，适合安装位置局促、周边无人员肢体接触风险的设备内部传动位。从结构设计逻辑来看，这类联轴器采用成对法兰盘结构，两个对接法兰分别通过轴孔与键槽配合固定在两根待连接的轴端，法兰盘端面沿圆周均匀分布螺栓过孔，装配时依靠铰制孔螺栓或者普通六角螺栓配合螺母实现两个法兰的刚性锁紧，对接面加工有定位止口来保证两轴的同轴度，避免装配后出现轴系偏摆引发的振动磨损。设计过程中需要重点关注法兰盘的厚度与螺栓分布圆直径的匹配，螺栓数量根据额定传递扭矩核算，既要保证足够的锁合摩擦力与剪切强度，也要控制法兰盘的整体重量，避免转动惯量过大影响轴系的启停响应。轴孔的公差配合通常选用H7/k6的过渡配合，保证与轴的装配紧密度，同时键槽的尺寸按照对应轴径的国标平键规格设计，避免应力集中。安装边界方面，这类联轴器的轴向尺寸紧凑，装配时需要预留的轴向操作空间仅够完成螺栓的穿入与锁紧即可，径向尺寸仅比法兰螺栓分布圆外径略大，不需要额外预留防护壳的安装位，对接时需要先将两个法兰分别固定在两端轴上，调整好两轴的同轴度与端面间隙，再逐次对角锁紧螺栓，保证每个螺栓的预紧力均匀，避免运行中出现法兰偏斜导致的螺栓疲劳断裂。和带防护壳的法兰联轴器相比，这种无防护结构没有外壳的遮挡，日常巡检时可以直接观察螺栓的锁合状态，及时发现松动问题，但因为螺栓、螺母等连接件外露，不能用于有人员靠近、或者周边有杂物易卷入的外露传动位，仅适合封闭的设备腔体内部的传动连接。实际选型应用时，需要根据传递的额定扭矩、轴径大小、两端轴的对中误差允许范围匹配对应规格，法兰盘的材质通常选用45号钢调质处理，表面做防锈氧化处理，螺栓选用8.8级及以上强度的标准件，保证长期运行的结构强度，避免扭矩过载时出现法兰断裂或者螺栓剪切失效的问题。
