四缸发动机排气歧管结构设计

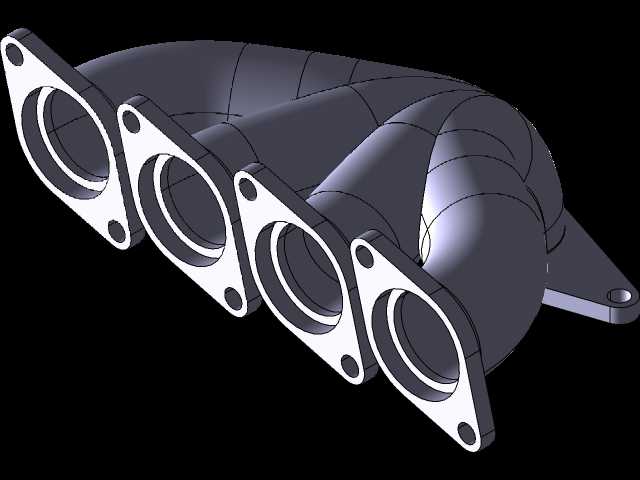

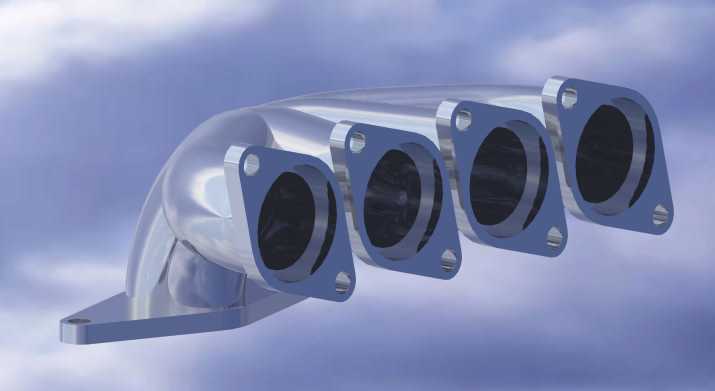

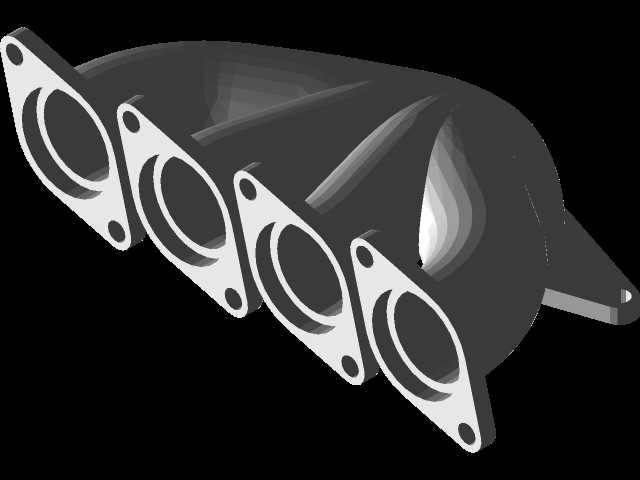

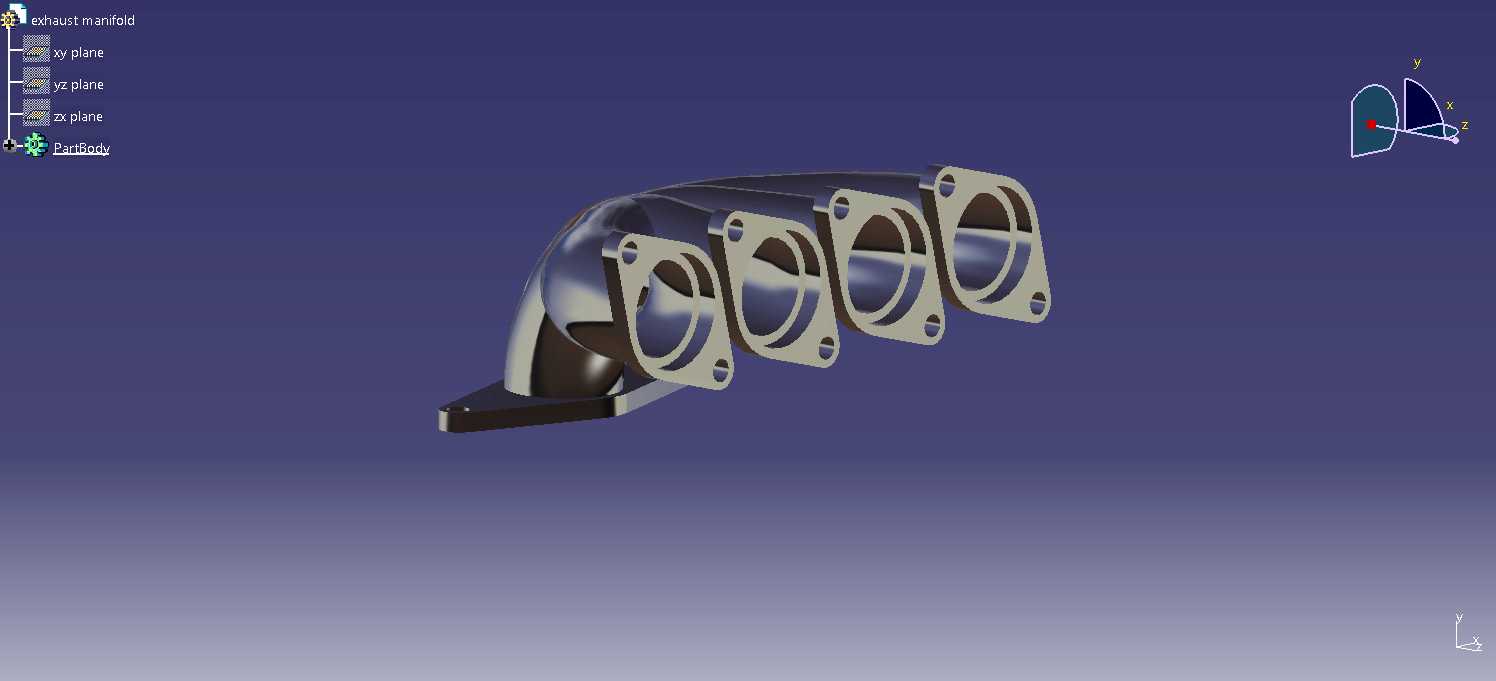

　　这款排气歧管适配直列四缸内燃发动机，是发动机进排气系统的核心导流部件，主要承担将各气缸燃烧后产生的高温废气有序汇集、导流至排气总管的功能，直接影响发动机的排气效率、泵气损失与动力输出特性。从结构设计来看，歧管采用四支路等长渐变流道布局，四个法兰接口分别对应发动机缸盖的排气道口，法兰面加工有定位螺栓孔，安装时通过螺栓与缸盖排气侧紧密贴合，配合密封垫片可避免高温高压废气泄漏，安装端的固定支脚设计在歧管进气侧下方，可通过螺栓将歧管整体固定在发动机缸体侧的安装位上，抵消发动机运行过程中排气脉冲带来的振动载荷，避免歧管连接处出现疲劳开裂。流道设计上采用平滑过渡的曲面结构，没有突兀的截面突变，可减少废气在流道内的紊流与阻力，

　　让各缸排出的废气能够顺畅汇入主排气通道，避免各缸排气之间出现干涉，降低排气背压，帮助提升发动机的充气效率。歧管的法兰端面平面度有严格公差要求，安装时需保证与缸盖排气面完全贴合，螺栓紧固需按照对角顺序逐步施加规定扭矩，避免法兰面受力不均导致密封失效。在实际装车场景中，这类歧管多用于小排量直列四缸乘用车发动机，工作环境长期处于600-900摄氏度的高温工况，因此结构设计时充分考虑了热胀冷缩的变形量，流道壁厚均匀，既保证了结构强度，也避免壁厚差异过大导致的热应力集中问题。四个进气接口的中心距严格匹配对应缸盖的排气道布局，安装边界完全适配对应机型的发动机舱布局，不会与周边的隔热罩、氧传感器、启动机等部件产生干涉。流道的弯曲弧度经过反复优化，

　　在有限的布置空间内尽可能保证各支路长度接近，让各缸的排气阻力保持一致，保证发动机各缸工作均匀性，同时也能为后续三元催化器的工作提供稳定的气流条件，提升尾气处理效率。歧管的出口端可对接排气总管、三元催化器等后续排气部件，整体结构紧凑，在满足排气导流功能的前提下，尽可能压缩了整体占用空间，适配前置前驱车型的紧凑发动机舱布置需求。
