多铰接孔机械连接支座结构设计

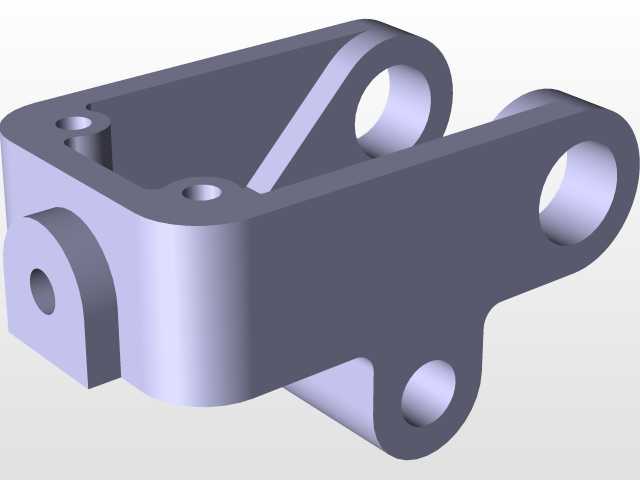

　　这类带多组铰接孔的连接支座，常见于工业设备的连杆传动机构末端，承担不同运动构件之间的载荷传递与运动轨迹约束作用，在轻工自动化生产线、工程机械操作机构、农用机械执行端都有大量同结构类型的应用场景。从结构布局来看，主体采用箱型薄壁加筋的构型，在控制整体重量的前提下保证了足够的抗弯抗扭刚度，避免大载荷工况下出现结构形变导致的铰接卡滞问题。不同位置的铰接孔分别对应不同的运动副连接需求：大直径孔用于和主固定销轴配合，承担主要的径向载荷，孔位周边设计了加厚凸台，分散销轴配合面的接触应力，防止长期交变载荷下出现孔口压溃变形；侧部斜向加强筋连接主支座壁板与上部铰接耳板，刚好对应工作状态下的主受力方向，

　　将上部耳板承受的斜向载荷直接传导到主体箱型结构上，避免耳板根部出现应力集中断裂。下部伸出的带孔支耳用于连接辅助拉杆或者限位部件，和主铰接孔形成稳定的三角受力结构，限制构件运动过程中的多余自由度。设计过程中需要严格控制各铰接孔的中心距公差、孔轴线平行度公差，否则装配后会出现连杆运动卡涩、偏磨的问题，直接影响整套机构的运行寿命。安装边界上，主体背部的平面为装配定位基准面，两个沉头孔用于穿装固定螺栓，将支座整体锁定在设备主机架上，沉孔深度设计刚好覆盖螺栓头厚度，不会突出基准面影响装配贴合度；各铰接孔的端面都预留了足够的挡圈安装槽位，装配时可以用轴用挡圈锁定销轴轴向位置，防止设备运行过程中销轴窜动脱出。壁厚设计上，主体壁板厚度均匀，

　　相邻壁厚差控制在合理范围内，不管是采用机加工成型还是铸造成型，都能避免成型过程中出现应力变形，铰接孔内壁预留了精加工余量，装配前可以通过铰削工艺达到要求的配合精度，适配不同精度等级的销轴安装需求。这类结构的设计核心是平衡刚度、重量与装配便利性，在满足载荷要求的前提下尽可能减少冗余材料，同时给现场装配、后期维护预留足够的操作空间，比如各铰接孔的周边都留出了扳手操作空间，拆装销轴或者固定螺栓时不需要额外拆卸周边相邻构件，降低设备运维的工作量。
