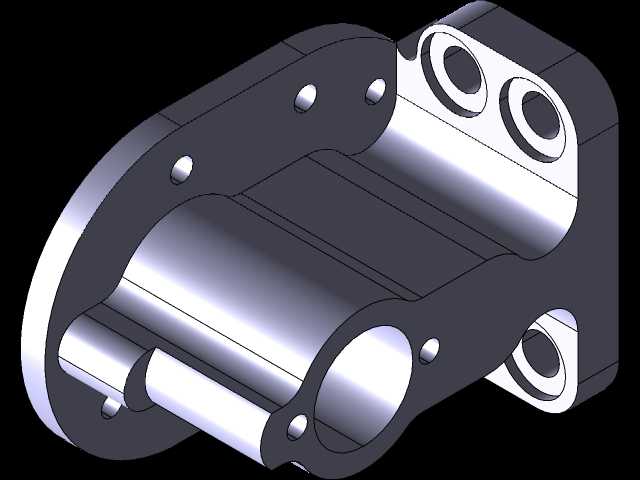

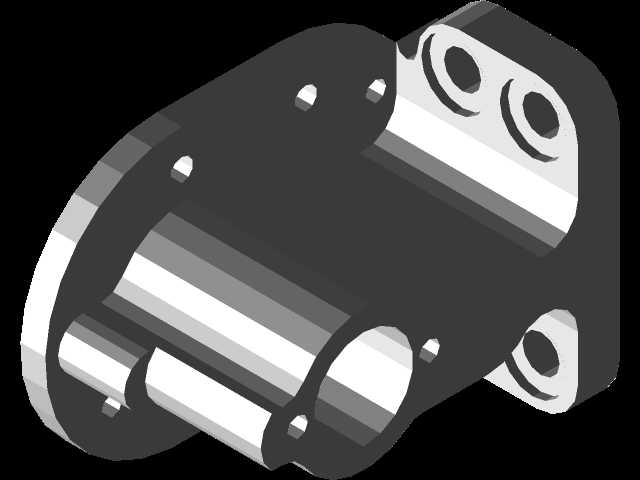

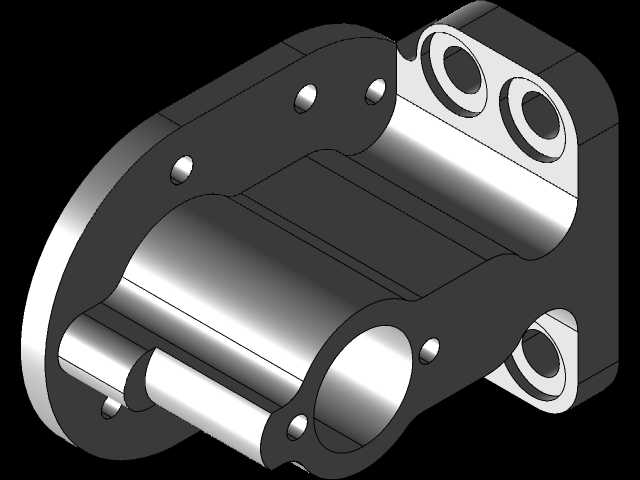

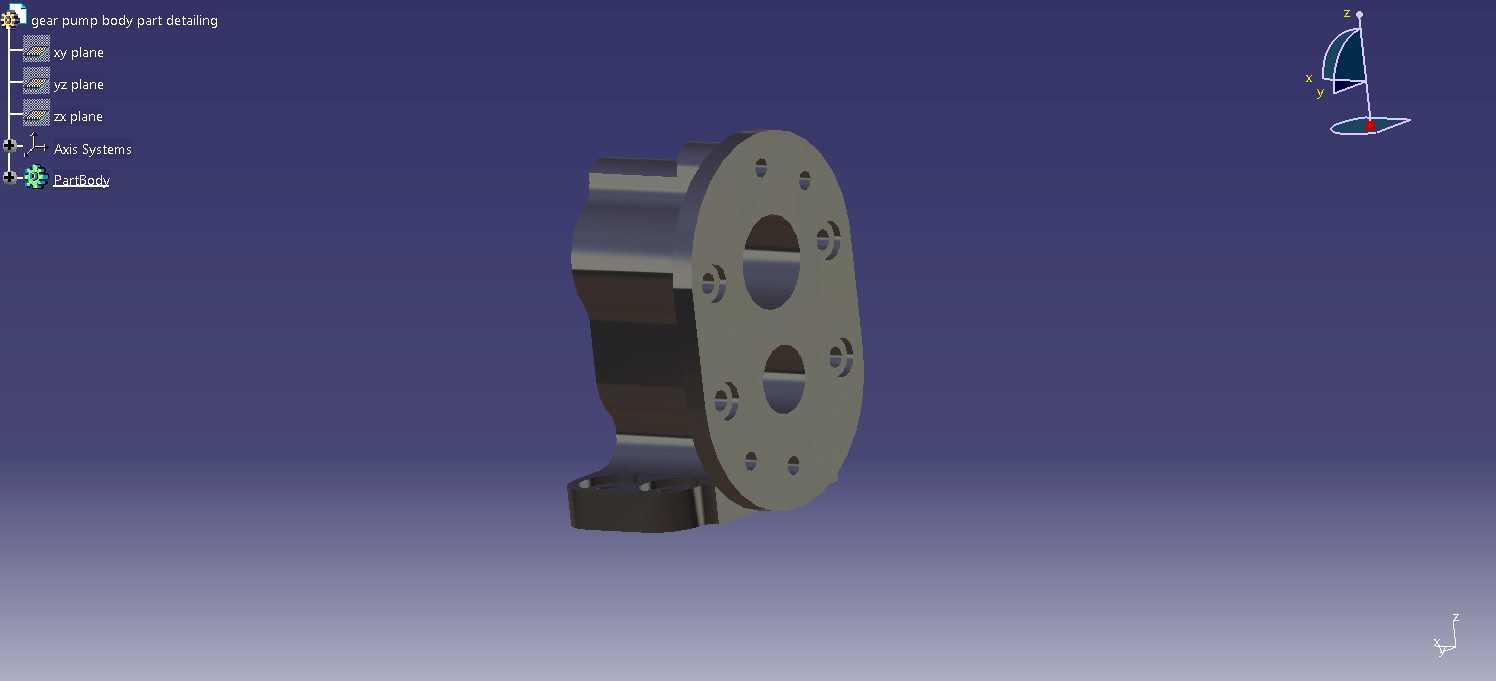

外啮合齿轮泵泵体结构三维设计

在液压传动与低压流体输送场景中，齿轮泵体是支撑齿轮副、构成密闭容腔的核心承载部件，其结构合理性直接决定泵组的容积效率、运行稳定性与使用寿命。这款泵体针对外啮合齿轮泵的工作特性设计，主体采用一体化铸造成型后做精密机加工的工艺路线，安装法兰面与内腔的同轴度、端面平面度均按IT7级精度控制，避免齿轮运转时出现端面泄漏、齿顶刮擦内腔壁的问题。从安装边界来看，法兰端面上的安装孔采用对称分布设计，适配主流的同排量齿轮泵安装尺寸，可直接替换现有设备上的同规格泵体，无需改动安装基座的孔位布局；进出油口的位置与通径匹配常规液压管路的连接标准，侧置的油口结构能减少管路弯折带来的流阻损失，同时预留的密封槽尺寸适配标准O型圈，装配后可承受16MPa的额定工作压力，不会出现结合面渗漏问题。设计过程中优先考虑了容腔的卸荷结构，在齿轮啮合区对应的泵体侧壁开设了对称的卸荷槽，能有效缓解齿轮困油现象带来的振动与噪声，避免困油产生的高压冲击导致泵体变形、轴承载荷骤增的问题。内腔的轮廓曲线完全匹配齿轮齿顶的运动轨迹，预留的径向间隙控制在0.03-0.05mm区间，既保证齿轮转动时不会与内腔壁发生剐蹭，又能将齿顶泄漏量控制在极低水平，提升泵的容积效率。泵体侧壁的加强筋结构沿受力方向分布，在不额外增加壁厚的前提下提升了整体刚性，即使在系统压力出现瞬时冲击的工况下，也不会出现腔体变形导致的齿轮卡滞问题。底部的支撑脚结构可辅助分担泵组运行时的振动载荷，配合法兰安装面的紧固连接，能降低泵组长时间运行后的连接松动概率。针对不同工况的使用需求，泵体的材质适配范围覆盖灰铸铁、铝合金两类，灰铸铁版本适用于固定安装的工业液压系统，减振性能优异且成本可控；铝合金版本重量更轻，适用于移动设备上的液压系统，能降低整机的负重占比。内腔表面做了相应的表面处理，灰铸铁版本做磷化处理提升防锈能力，铝合金版本做硬质阳极氧化处理提升内壁耐磨性能，延长泵体的使用寿命。在实际选型应用中，这款泵体适配排量为4-10ml/r的外啮合齿轮副，可广泛应用于机床液压系统、工程机械辅助液压回路、小型润滑系统、低压燃油输送等场景，其结构设计兼顾了加工工艺性与装配便利性，所有加工面均采用常规机加工设备即可完成，无需特殊工装夹具，适合批量生产加工。
