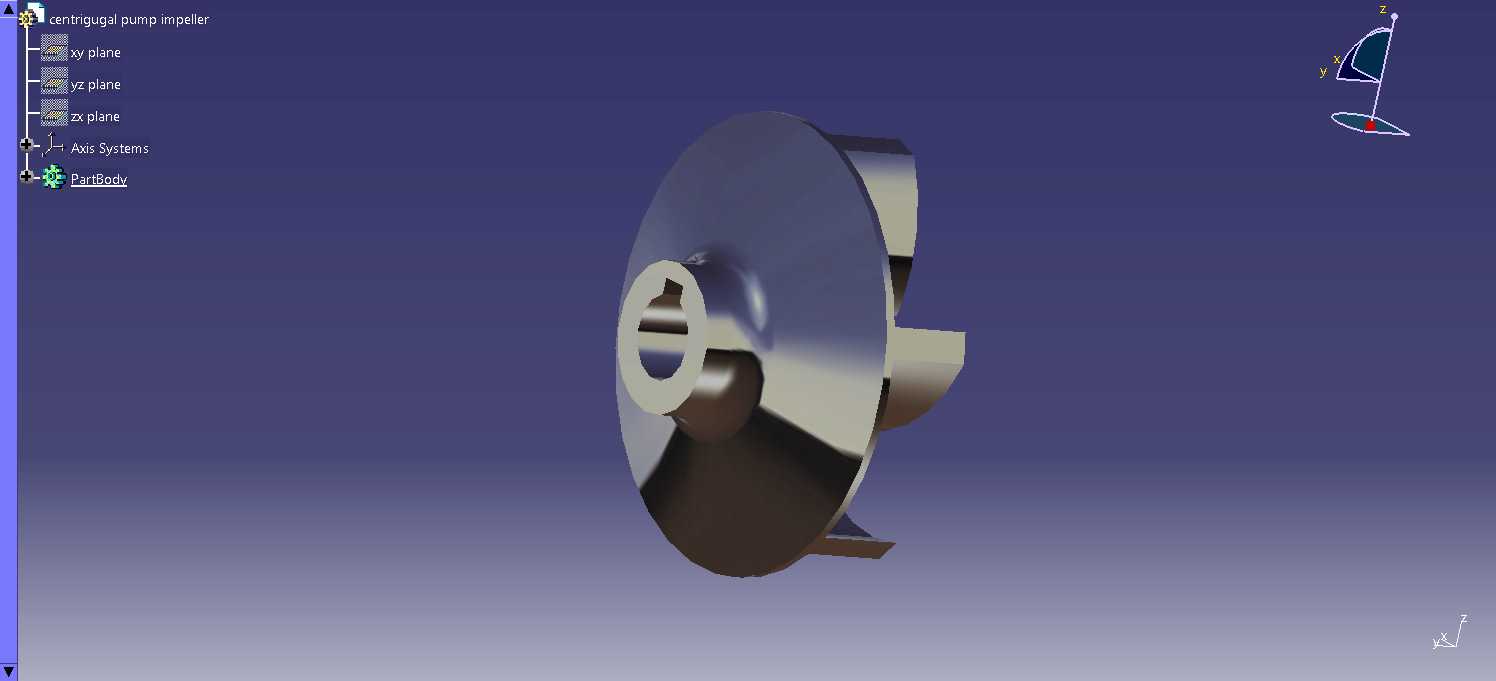

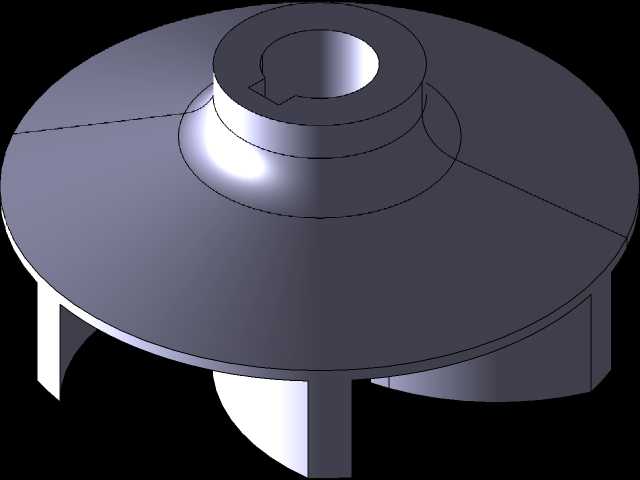

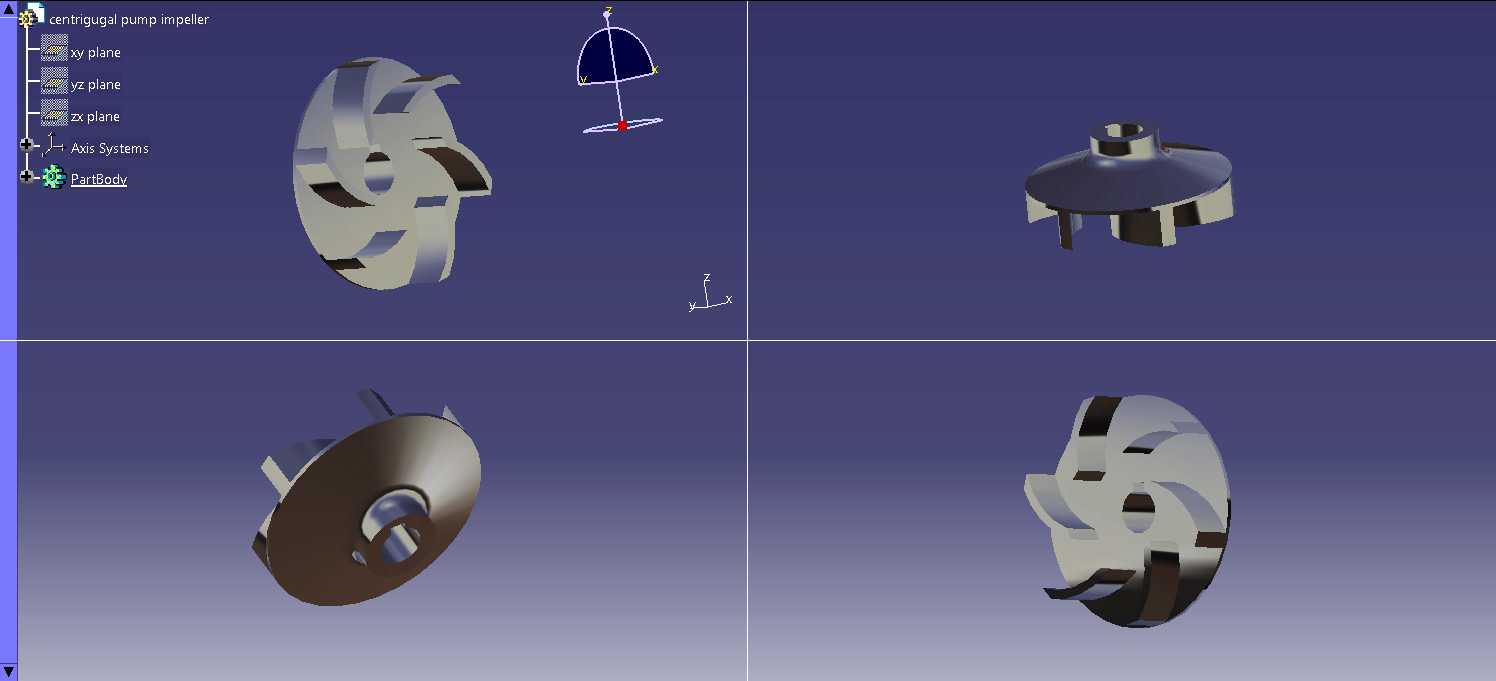

离心泵闭式叶轮结构三维设计

　　作为离心泵核心过流做功部件，叶轮的结构设计直接决定整泵的水力效率、运行稳定性与抗汽蚀性能，本次建模的闭式叶轮适配单级单吸清水离心泵，可广泛应用于城镇供水、暖通循环、工业冷却水输送、农田排灌等常规清水输送场景，也可通过材质调整适配轻度腐蚀性介质输送工况。从实际运行逻辑来看，叶轮随泵轴高速旋转时，会通过叶片对叶轮流道内的介质做功，将机械能转化为介质的压力能与动能，介质从叶轮中心吸入端沿轴向进入流道，在离心力作用下沿叶片间流道径向甩出，经蜗壳收集后送入泵出口管路完成输送。设计过程中首先匹配泵的额定工况参数，确定叶轮进口直径、出口宽度、叶片出口安放角、叶片包角等核心水力参数，叶片采用后弯式扭曲型线，能够有效降低介质在流道内的流动损失，

　　避免流道内出现大面积涡流与脱流区，同时兼顾大流量工况下的运行适应性，降低小流量工况下的径向力波动。结构上采用闭式叶轮构型，前后盖板与叶片为整体式结构，相比开式、半开式叶轮，闭式叶轮的容积效率更高，适合输送不含大颗粒杂质的清洁介质，叶轮轮毂位置设计有标准轴孔与键槽结构，能够与对应规格的泵轴实现可靠周向固定，轴孔端部预留有锁紧螺母安装位，可实现叶轮的轴向定位，避免运行过程中出现轴向窜动。建模过程中严格控制叶片与前后盖板的过渡圆角，避免锐角结构造成的应力集中，同时兼顾铸造工艺的拔模斜度要求，确保模型可直接用于铸造模具制作，也可通过3D打印制作样件用于水力性能试验。安装边界方面，叶轮进口端与泵体密封环位置预留有标准径向配合间隙，叶轮后盖板与泵腔之间预留有机械密封或填料密封的安装空间，叶轮整体动平衡等级满足G6.3级要求，适配转速不超过3000r/min的离心泵运行工况，能够有效降低运行过程中的振动与噪声，延长泵组轴承与密封件的使用寿命。
