兰博托姆式法兰连接截止阀结构设计

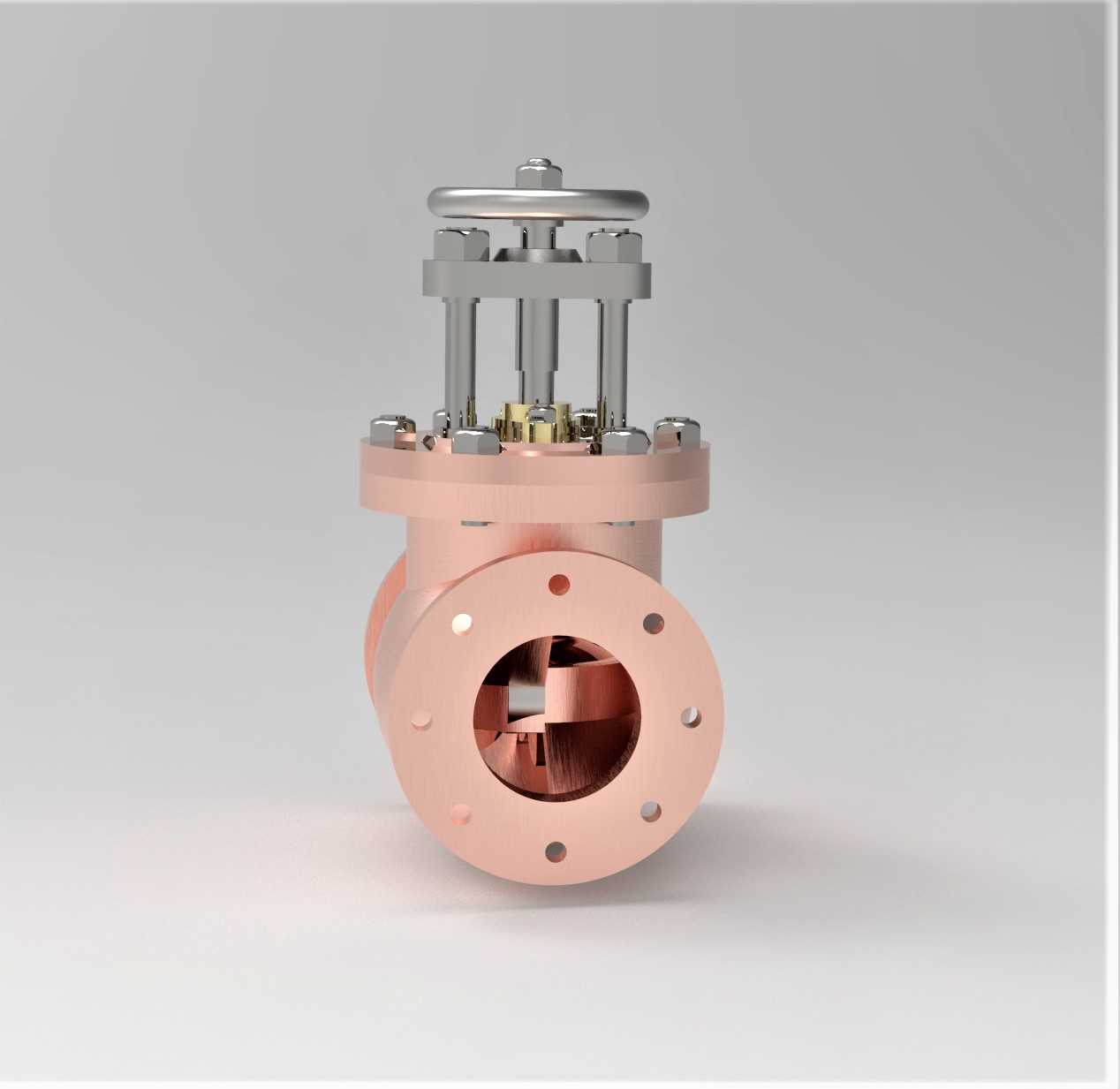

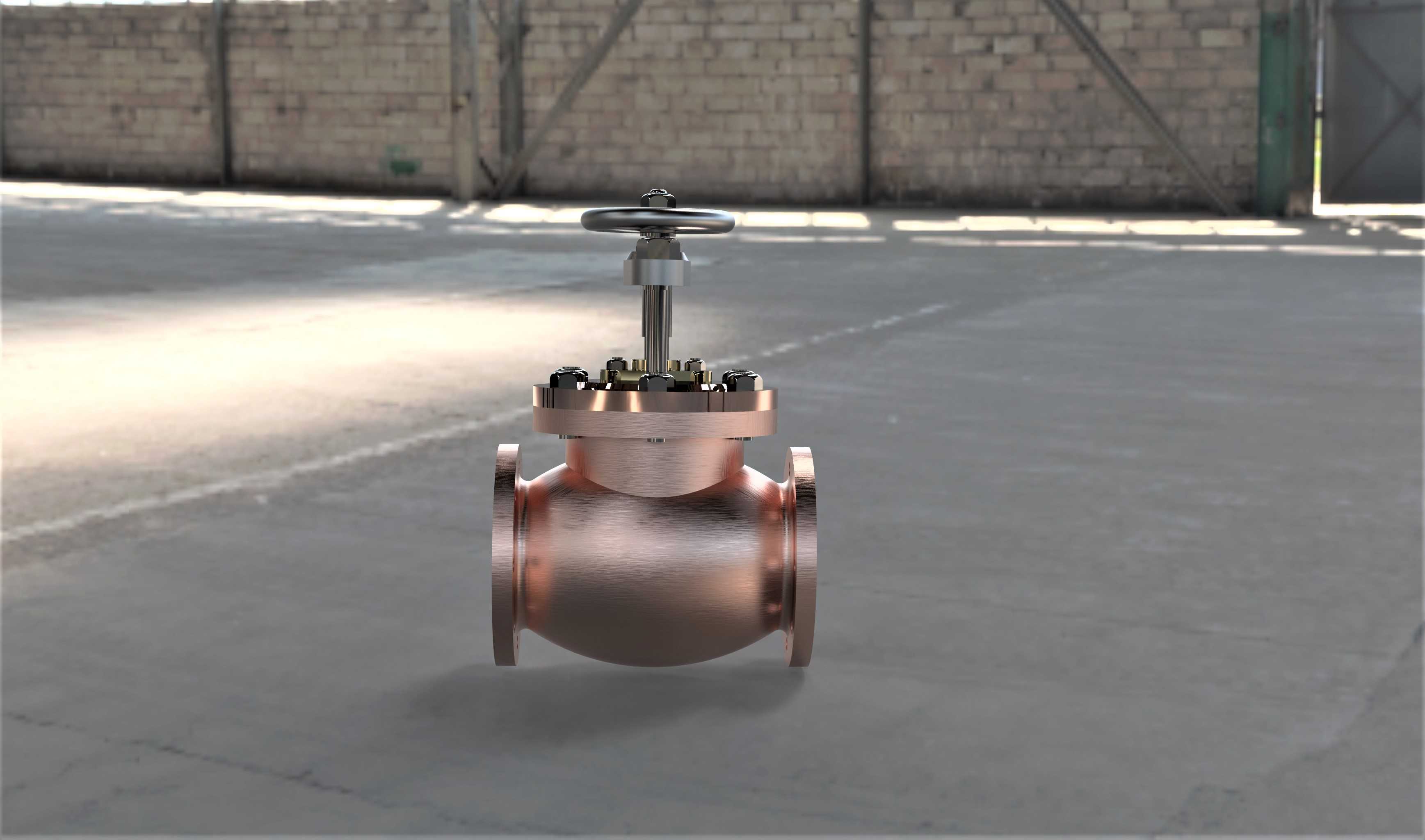

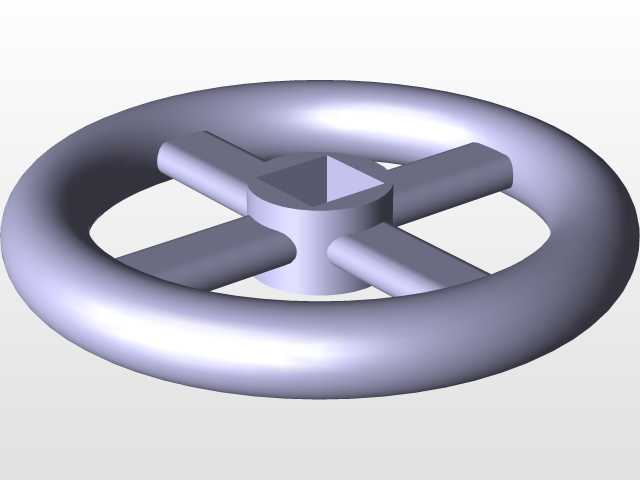

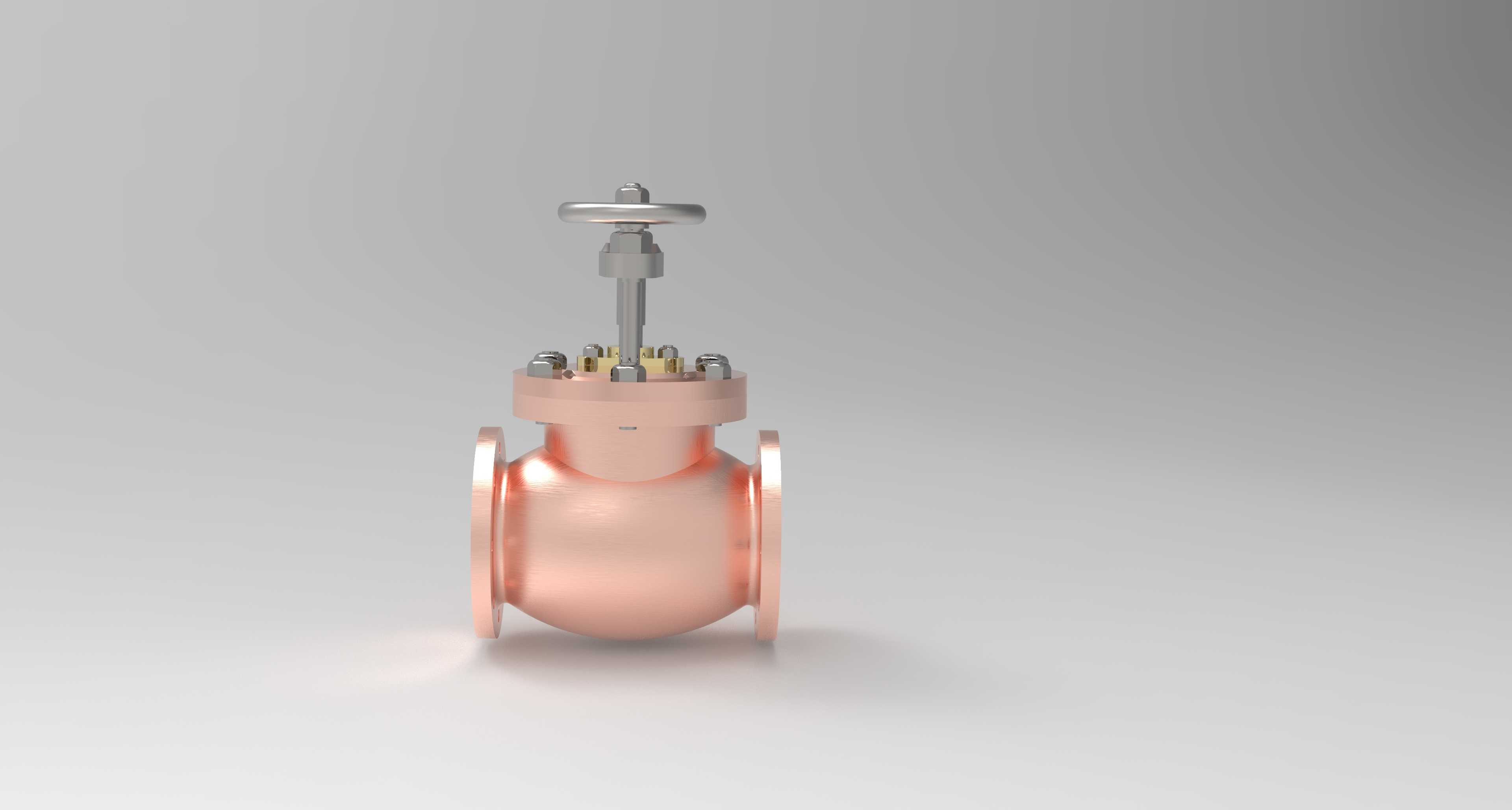

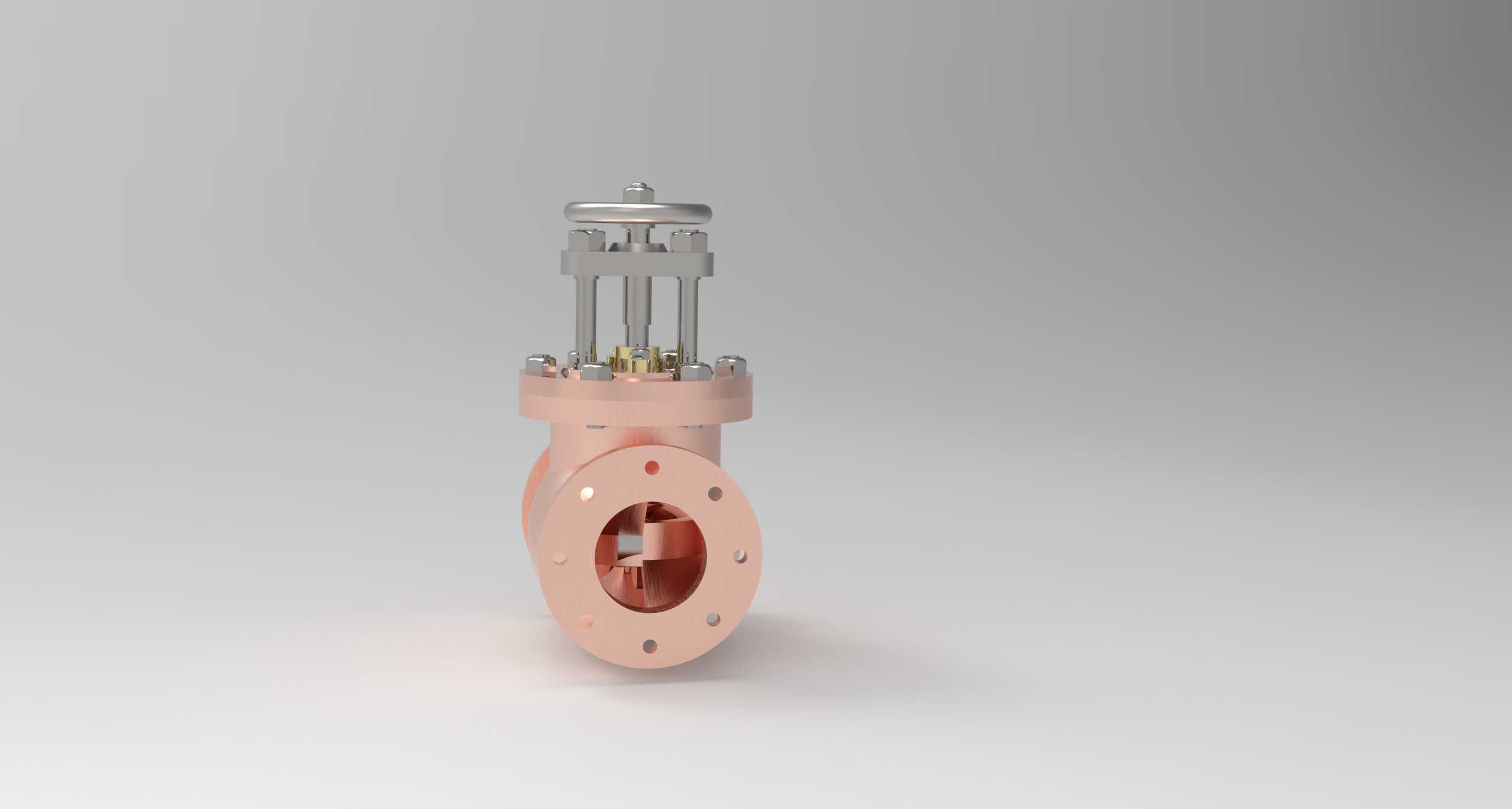

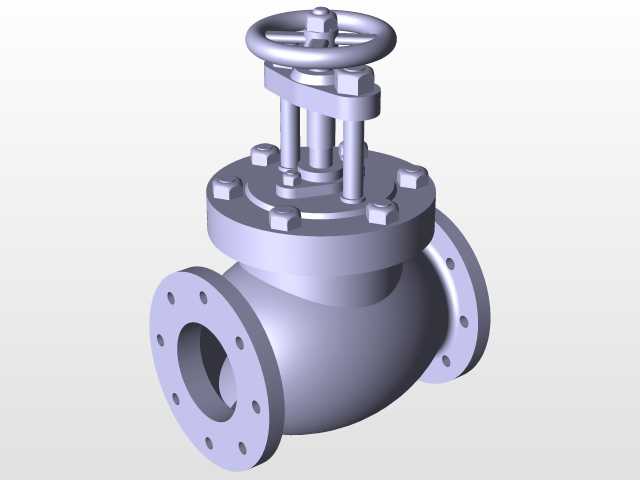

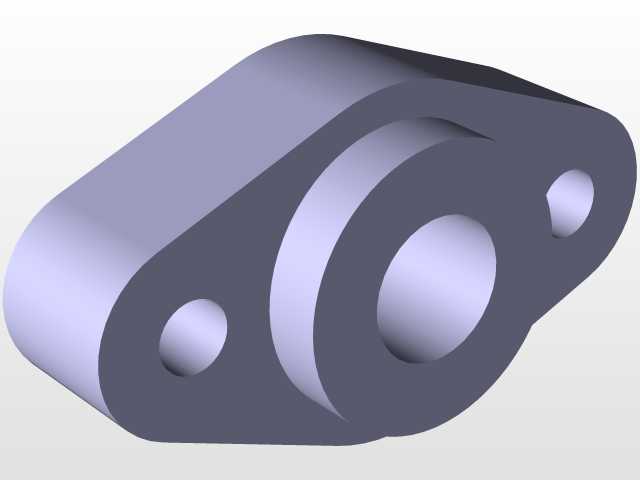

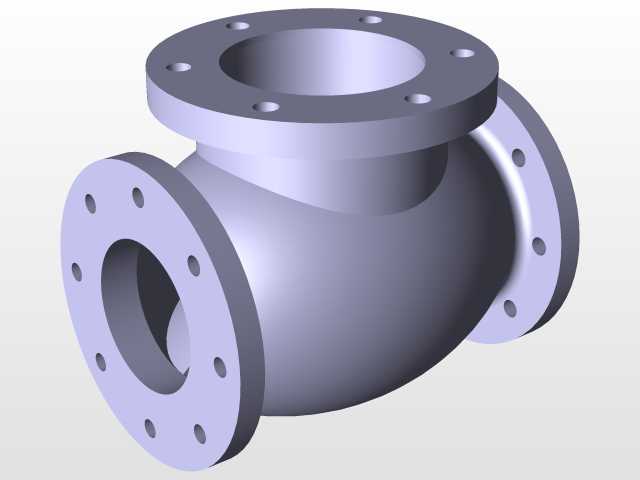

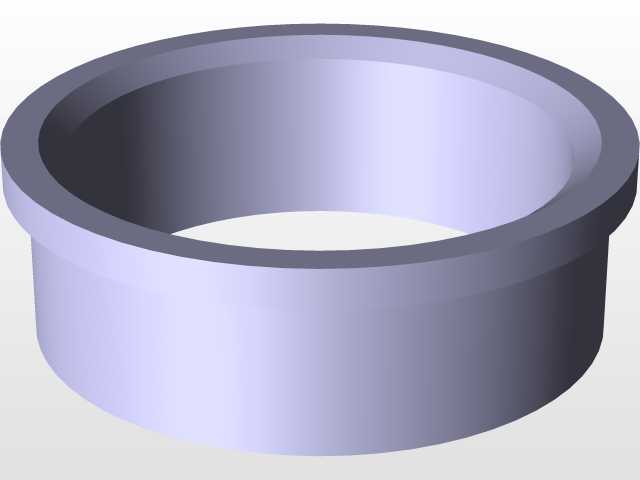

　　在石化、暖通、给排水及工业流体输送管路系统中，截止阀是承担介质截断、流量调节功能的核心管路元件，这款兰博托姆结构的截止阀针对中低压洁净流体输送场景做了结构优化，区别于普通直通式截止阀的流道设计，其阀体采用对称式直通铸造成型，进出口端为标准法兰连接结构，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现密封，无需额外加工焊接坡口，适配现场快装的施工需求。从结构设计逻辑来看，该截止阀采用下装式阀瓣组件，阀杆与阀瓣采用活动铰接结构，可在关闭过程中自动补偿密封面的同轴度偏差，避免硬密封面出现偏磨导致的内漏问题；手轮通过阀杆螺母将旋转运动转化为阀瓣的直线升降运动，阀杆部位设置了多级填料密封结构，可在不拆解阀体的情况下在线压紧填料压盖，

　　解决长期运行后的外漏隐患。阀体采用铜质材质成型，针对水、低压蒸汽、非腐蚀性油气类介质有较好的兼容性，流道内部做了圆弧过渡处理，相比直角式截止阀能降低30%左右的流阻损失，减少管路输送过程中的压力损耗。在安装边界上，该阀的结构长度符合通用管路阀门的安装尺寸规范，手轮操作高度预留了足够的扳手操作空间，侧装时无需额外预留过长的检修空间，手轮旋转方向遵循行业通用的顺时针关闭、逆时针开启规则，现场操作人员无需额外培训即可上手操作。从功能特性来看，该阀的密封面采用锥面配合结构，相比平面密封需要的关闭力矩更小，在公称压力范围内可实现零泄漏截断，阀瓣开启后流道完全通畅，不会出现介质滞留的问题，适合对介质洁净度有一定要求的输送场景，比如民用供水、

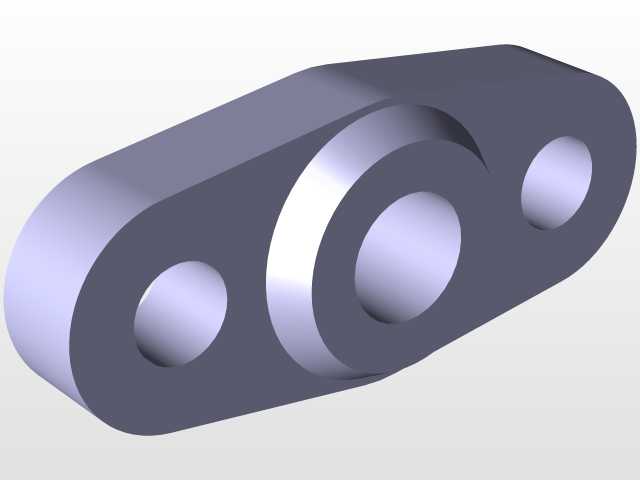

　　中央空调水循环、小型化工原料输送支路等场景都可适配。建模过程中对每个配合面都做了公差匹配设计，比如阀杆与填料函的间隙控制在合理范围，既保证阀杆升降顺畅，又能避免填料被挤出；法兰连接面的密封槽尺寸符合标准规范，可适配通用的非金属密封垫片，无需定制专用密封件。整体结构没有冗余的复杂零件，拆解维护时仅需拆下阀盖螺栓即可取出全部内部组件，现场检修更换易损件的效率较高，适合作为管路系统的支路截断阀使用，在常规工况下的使用寿命相比普通铸铁截止阀有明显提升。
