插杆式单轮重型工业脚轮结构设计

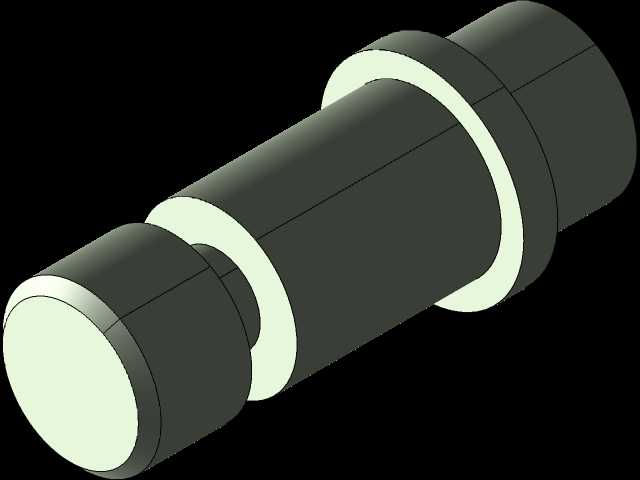

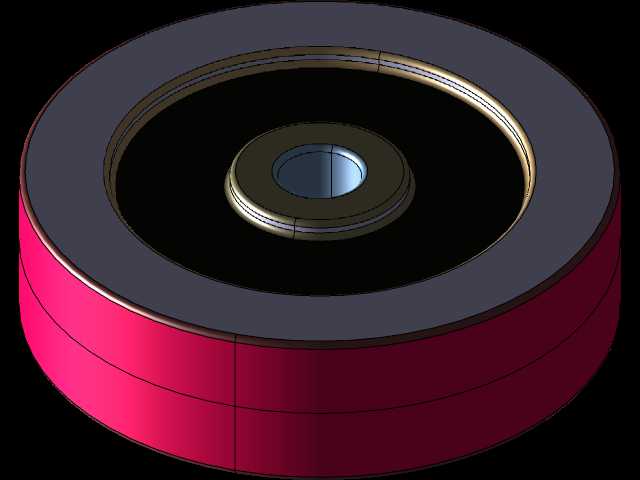

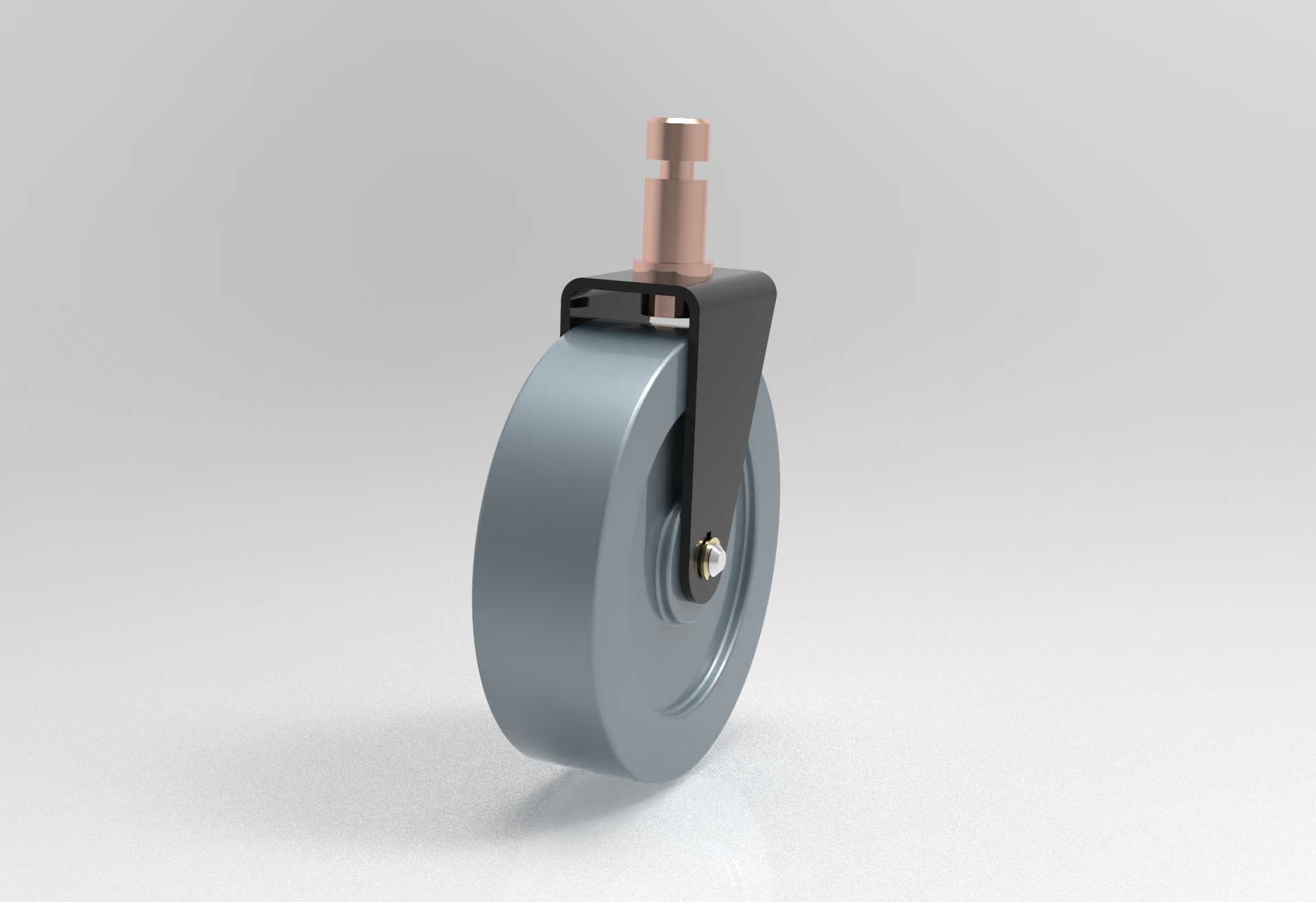

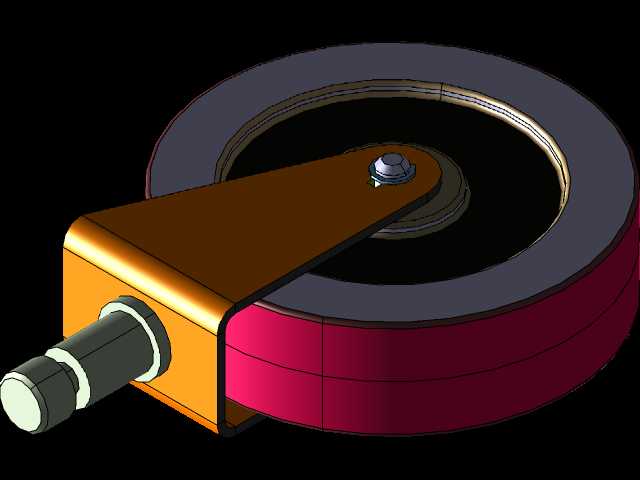

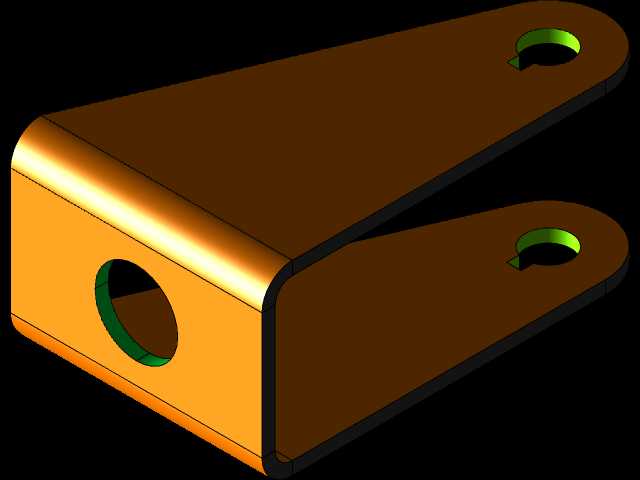

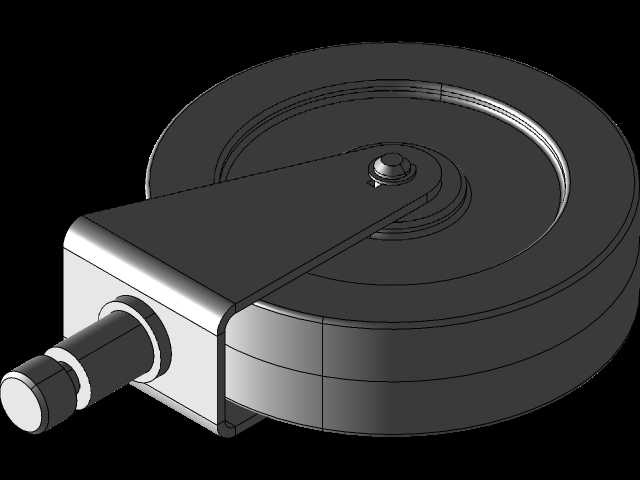

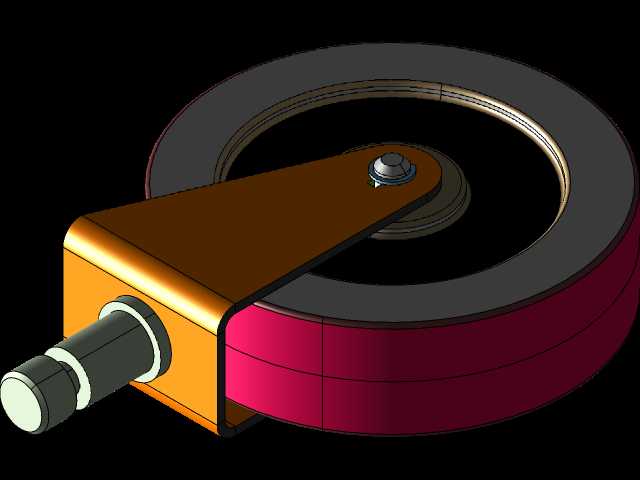

这款插杆式单轮脚轮的结构设计，核心围绕多场景移动承载需求展开，从安装端到行走端的每一处结构都经过实际工况校验。顶部采用圆柱插杆式安装结构，安装时可直接插入设备底部预设的安装套筒内，配合插杆上的环形卡槽可加装卡簧实现轴向限位，避免设备移动过程中脚轮从安装位脱出，这种安装方式相比传统平板式脚轮，不需要在设备底部预留大面积安装平面，也不需要排布多组安装螺栓，对于圆管类支腿的设备适配性更强，常见的超市购物车、医用病床、办公转椅的支腿多为圆管结构，采用这种插杆结构可以大幅降低安装工序的复杂度。支架部分采用单侧悬臂式折弯钢结构，钢板折弯后形成的L型支架上端抱紧插杆根部，通过满焊连接保证结构强度，下端通过轮轴与滚轮连接，单侧支架的设计相比双侧夹片式支架，减少了一侧的支架材料占用，在轮径相同的情况下可以获得更小的整体回转半径，设备转向时需要的操作空间更小，在狭窄的车间通道、医院走廊、超市货架间隙中移动时灵活性更强。滚轮采用宽幅实心轮体结构，轮面为微弧面设计，既可以保证直行时的接触面积足够大，降低单位面积的接地压强，避免在环氧地坪、PVC地板、实木地板等软质地面上留下压痕，又能在转向时减少轮面与地面的滑动摩擦，让转向操作更顺滑。轮体中心镶嵌有金属衬套，与轮轴之间为间隙配合，衬套的存在可以避免轮体材料直接与金属轮轴摩擦，大幅提升滚轮的转动寿命，即使在长期承重使用的情况下，也不会出现轮轴孔磨损变大导致滚轮晃动的问题。在实际选型应用中，这类脚轮需要根据设备的总重量匹配单轮承重，通常四个脚轮配套使用时，总承重需要按照三个脚轮受力来计算冗余量，避免设备重心偏移时单个脚轮过载。安装时需要注意插杆的直径与设备安装套筒的内径配合公差，过松会导致脚轮晃动，过紧则会造成安装困难，插杆插入深度需要达到设计要求，保证足够的接触长度来承受径向载荷。这类脚轮除了应用在常见的民用、商用移动设备上，在工业场景中也有大量应用，比如轻型手推车、装配线旁的移动工位架、工厂内的物料周转小车等，相比重型工业脚轮，这款脚轮的整体重量更轻，安装维护更方便，在承载能力满足要求的前提下，可以有效降低设备的整体自重，减少移动时的人力消耗。设计过程中还需要考虑轮体材料的适配性，针对不同的使用地面选择对应的轮体材质，比如在有油污、铁屑的车间地面，可以选用硬质尼龙材质轮体，耐磨损且不易粘附杂物；在需要静音的办公、医疗场景，可以选用软质聚氨酯或者橡胶材质轮体，移动时噪音更低，不会对地面造成损伤。
