内燃机配气机构用凸轮轴结构设计

　　凸轮轴作为内燃机配气系统的核心执行部件，直接决定发动机进排气门的开启时序与升程规律，其结构合理性直接影响整机动力输出、燃油经济性与运转平顺性，在车用动力、工程机械动力、小型通用汽油机等场景中均是不可替代的关键传动零件。从实际装机工况来看，凸轮轴需要长期承受气门弹簧的周期性交变载荷，同时凸轮型面与挺柱之间存在高接触应力的滑动摩擦，因此设计阶段需要优先保障轴体的刚度匹配与凸轮型面的耐磨性能，避免长期运转后出现型面磨损、轴颈变形导致的配气相位偏差，引发动力下降、怠速抖动等故障。

　　在结构设计层面，该凸轮轴采用整体式轴身布局，沿轴向依次布置多组进排气凸轮、支撑轴颈与驱动端连接结构，各凸轮的相位角严格对应发动机各缸的工作顺序，确保进排气动作与活塞运动行程精准匹配。轴颈的直径梯度设计充分考虑了装配工艺性，可从缸盖一端顺利穿入凸轮轴轴承孔，同时轴颈表面的粗糙度与圆柱度公差控制在微米级，保障运转时的油膜形成稳定性，降低滑动摩擦损耗。凸轮型线采用复合多项式曲线设计，兼顾气门开启的快速响应性与落座缓冲特性，既能够保证充足的进排气充量，又能避免气门落座时产生过大冲击噪声，延长气门组零件的使用寿命。

　　从安装边界来看，该凸轮轴适配顶置凸轮轴式缸盖结构，轴向定位依靠端部的止推片结构实现，轴向窜动量控制在合理的工程公差范围内，避免热态膨胀后出现卡滞或轴向窜动超差。驱动端的结构设计可适配正时链条或正时皮带传动方案，轴端的密封槽结构可配合油封实现润滑油的密封，防止机油渗漏污染正时传动组件。轴身的润滑油道布局与缸盖油道精准对接，可将压力机油输送至各轴颈与凸轮型面，实现持续的压力润滑，降低摩擦副的工作温度与磨损速率。

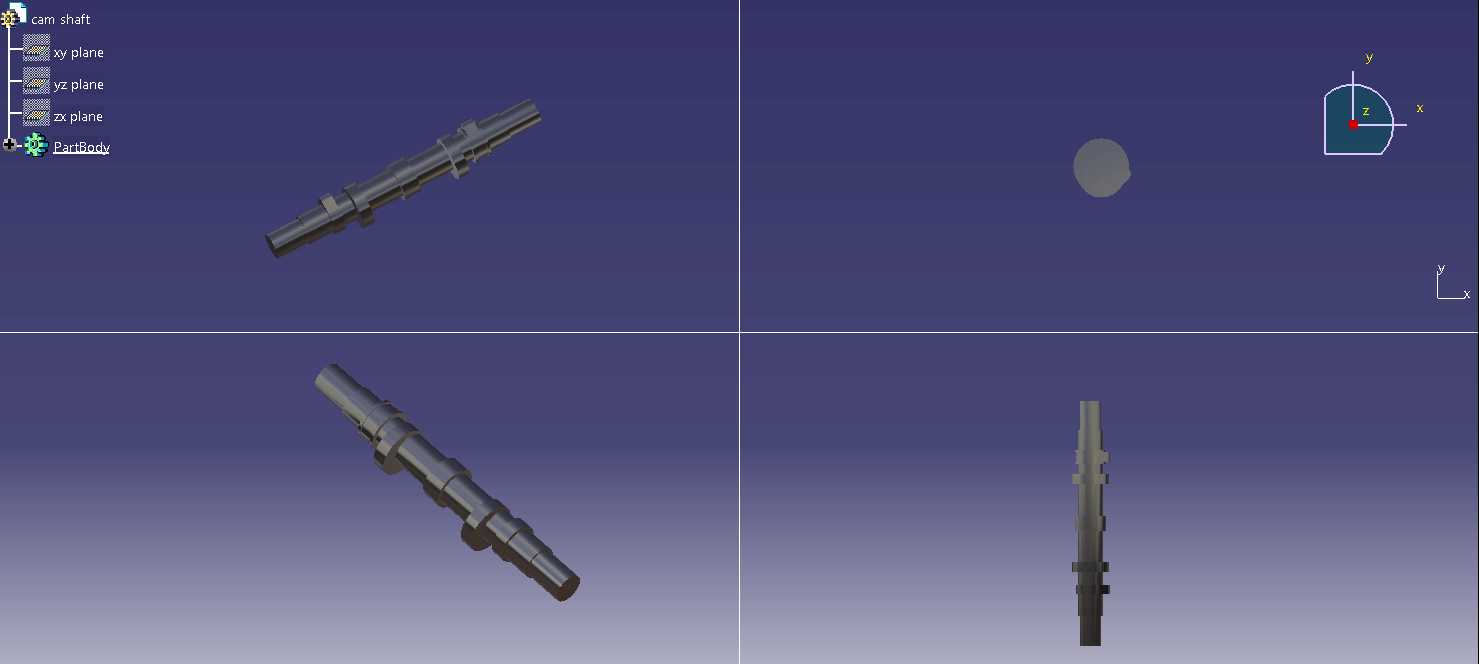

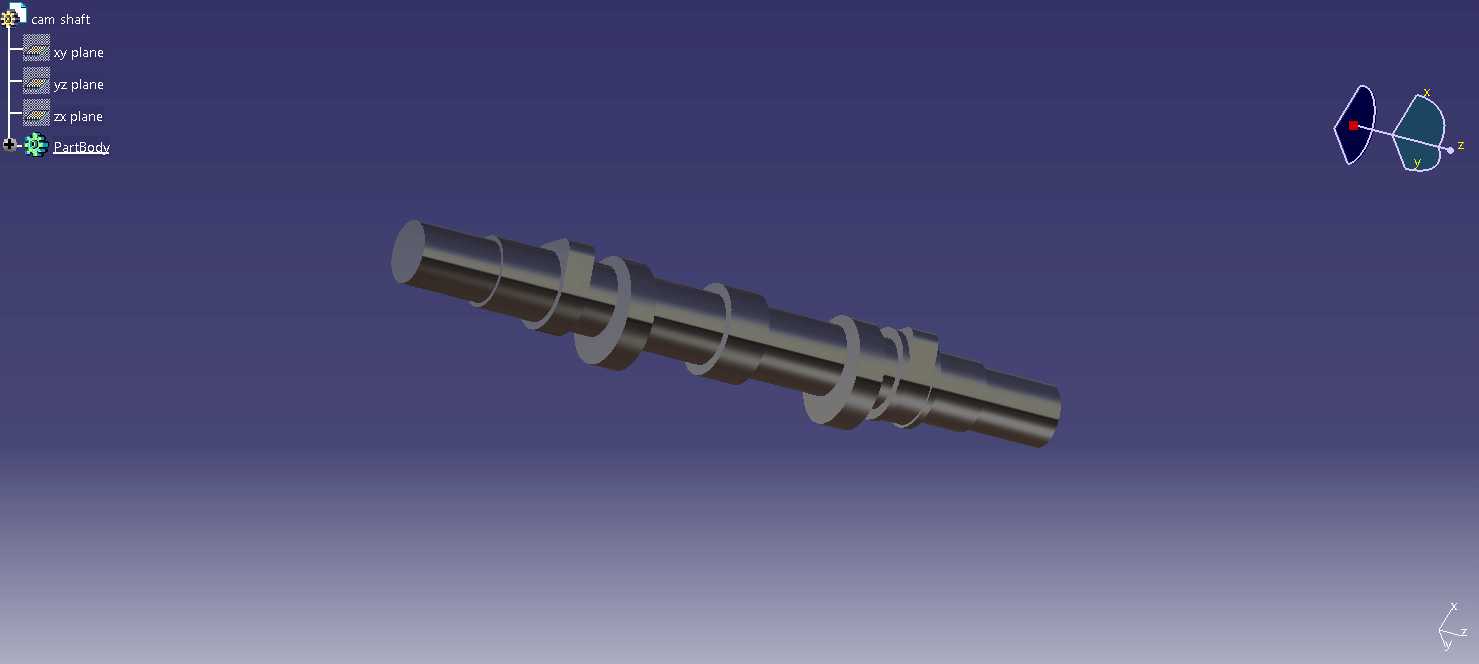

　　在三维建模过程中，各特征的建模顺序完全贴合实际加工工艺路线，先完成轴身基体的回转特征构建，再依次切除各凸轮型面、油孔、键槽等细部结构，所有倒角、退刀槽等工艺特征均按照实际加工要求还原，可直接用于后续的数控加工编程、装配干涉检查与运动仿真验证。通过三维模型的运动学仿真，可提前验证凸轮型线驱动下的气门升程曲线是否符合设计预期，检查凸轮与挺柱之间的接触应力分布是否在材料许用范围内，同时可校核轴系在最大载荷下的挠曲变形量，确保实际装机后不会出现气门卡滞、配气相位偏移等问题，为后续的样件试制与台架试验提供可靠的数字模型基础。
