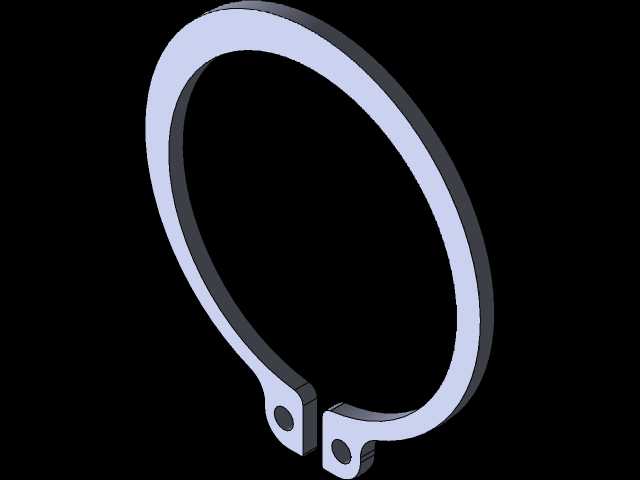

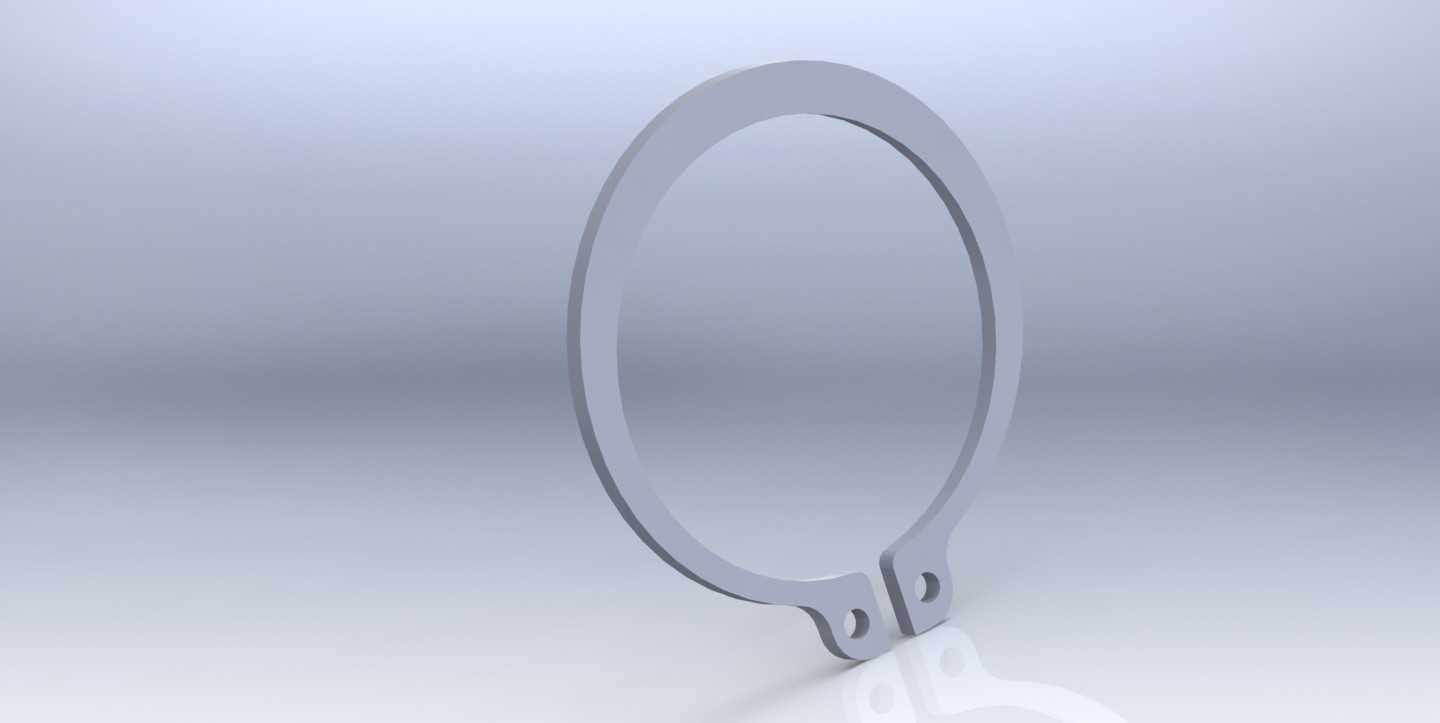

轴用限位开口挡圈三维结构设计

项目分类:通用五金配件 发布时间:2021-11-04 ID:362854
  • 轴用限位开口挡圈三维结构设计
  • 轴用限位开口挡圈三维结构设计
  • 轴用限位开口挡圈三维结构设计
  • 轴用限位开口挡圈三维结构设计

  这类开口簧环是机械装配里极为常用的轴向限位零件,日常在液压阀组装配、减速机输出轴定位、电机端盖轴承限位、输送辊筒轴端固定的场景里随处可见,核心作用是卡在轴类零件的预设环槽内,阻挡装在轴上的轴承、齿轮、衬套等零部件发生轴向窜动,避免传动部件移位导致的啮合偏差、密封失效或者设备异响问题。做这个零件的三维建模时,首先要匹配对应轴径的环槽尺寸,簧环的开口宽度要兼顾安装便利性和卡装后的限位强度,两个端部的小孔是专门为卡簧钳设计的受力点位,建模时要保证孔位的同轴度和端面垂直度,不然现场装配时卡簧钳无法顺利卡入,很容易造成钳头滑脱划伤轴面。从结构特性来看,这类簧环依靠自身的弹性形变完成卡装,自由状态下的内径要略小于轴上环槽的底径,

  卡入环槽后依靠弹性张力贴合槽壁,环体的截面厚度要和环槽的深度匹配,既不能因为厚度过大突出槽面干涉相邻零件的装配,也不能因为厚度过小导致承载能力不足,在轴承受轴向冲击载荷时发生簧环变形脱出。实际选型建模时还要考虑安装边界,簧环装入环槽后,外边缘的突出高度要小于相邻装配零件的倒角尺寸,避免零件装配时被簧环边缘卡滞,开口处的两个支脚要做圆角过渡处理,防止安装时尖角刮伤操作人员或者划破密封件。很多刚入行的设计人员做这类零件建模时容易忽略簧环的形变余量,把自由状态和装配状态的尺寸做的完全一致,导致实际生产出的零件要么装不进环槽,要么卡入后松旷起不到限位作用,建模时需要预留合理的弹性变形区间,同时要保证环体的圆弧过渡顺滑,没有应力集中的尖角,

  避免在反复受轴向冲击时从应力集中位置发生断裂。在不同的应用场景里,这类簧环的尺寸适配范围很广,从小型精密仪器的毫米级细轴,到重型矿山设备的百毫米级大轴,都能找到对应规格的开口簧环,建模时要根据应用场景的载荷大小调整环体的截面尺寸,重载场景下要适当增加环体厚度,同时校核环槽的剪切强度,避免轴向载荷过大时簧环把环槽挤压变形导致限位失效。
