旋转转平移运动变换机构装置

项目分类:机械图纸 发布时间:2021-11-04 ID:362951
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置
  • 旋转转平移运动变换机构装置

在轻工包装、纺织机械、小型自动化送料工位的传动链设计中,经常需要将连续旋转输入转换为定行程的直线往复输出,这类运动变换机构不需要复杂的电控程序介入,纯机械结构就能实现稳定的运动转换,适合在高粉尘、强电磁干扰的车间工况下长期运行,相比气缸、电缸类直驱部件,纯机械传动的运动变换机构不需要额外布置气源或伺服驱动线路,整体安装占用空间更小,维护点仅集中在转动副的润滑位置,能大幅降低产线运维的备件成本。

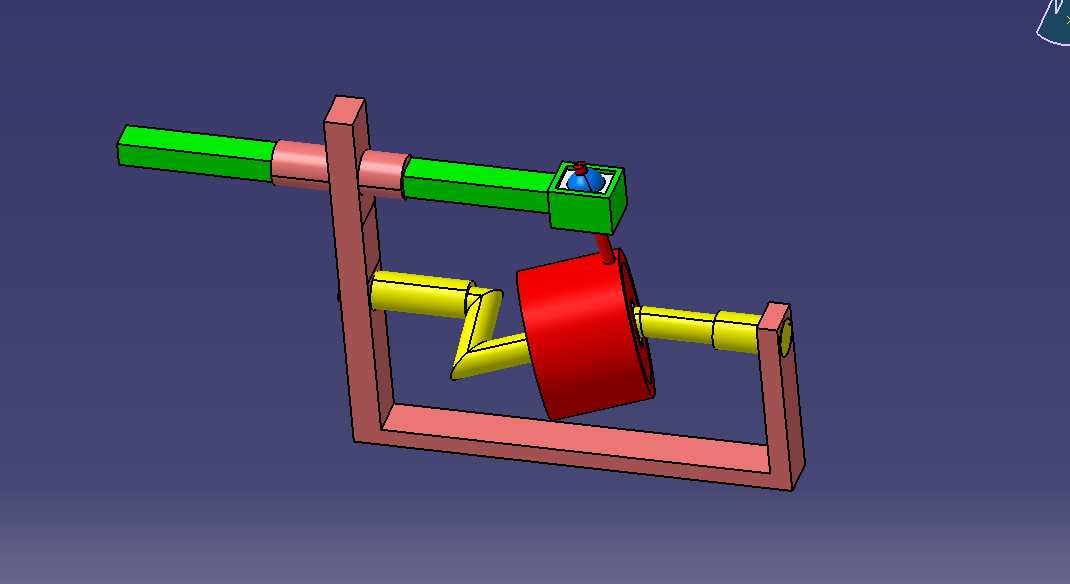

这套机构的核心传动逻辑采用偏置曲柄配合滑动拨叉的结构,下部的Z型曲柄随输入轴做整周旋转时,会带动套合在曲柄上的红色滑动轮沿框架内的竖直导槽做上下往复滑动,同时滑动轮的外圆面与上部水平布置的平移滑杆下端的拨叉槽接触,将曲柄的圆周运动分解为竖直方向的随动和水平方向的定距推送,最终让上部的绿色滑杆输出稳定的水平往复直线运动,滑杆的行程由曲柄的偏心距直接决定,设计时可以根据工位需要的推送距离调整曲柄的偏心长度,不需要改动其余框架和滑杆的结构尺寸,适配不同送料行程的工位需求。

从安装边界来看,整套机构的支撑框架采用一体式弯折的板式结构,底部为水平安装基准面,两个竖直支撑臂分别承担输入轴和输出滑杆的支撑载荷,输入轴的轴线与输出滑杆的轴线在空间上呈垂直交错布置,安装时只需要保证输入轴与驱动源的输出轴同轴度控制在0.1mm以内,输出滑杆的导向面与被推送工件的运动方向平行,就能避免运行过程中出现卡滞、磨损不均的问题。滑杆的导向段采用方形截面设计,相比圆形导杆,方形截面能自带防转特性,不需要额外加装防转销或者导向键,简化了端部执行件的安装结构,滑杆端部预留的安装凸台可以直接固定推块、拨叉类执行元件,不需要二次加工转接结构。

在实际选型适配时,需要注意输入轴的转速不宜过高,当输入转速超过120r/min时,滑动轮与拨叉槽的接触冲击会明显增大,需要在接触位置加装耐磨衬套来降低磨损,整套机构的所有转动副都采用间隙配合,装配时预留0.02-0.05mm的活动间隙,避免加工误差导致的装配过紧,框架的竖直导槽与滑动轮的配合间隙控制在0.1mm以内,间隙过大会导致输出滑杆的行程出现误差,影响末端工位的定位精度。这类机构常被用在小型零件的间歇送料、工位转位的挡料定位、包装线的推盒入袋等工况,相比传统的曲柄滑块机构,这种交错轴布置的结构能让驱动源的安装位置与输出方向错开,更适合设备内部安装空间局促、传动路线需要绕开其他部件的布局场景,不需要额外增加齿轮、同步带等换向传动件,缩短了整体传动链的长度,也减少了传动过程中的功率损耗。
