带离合结构的传动绳轮组件结构设计

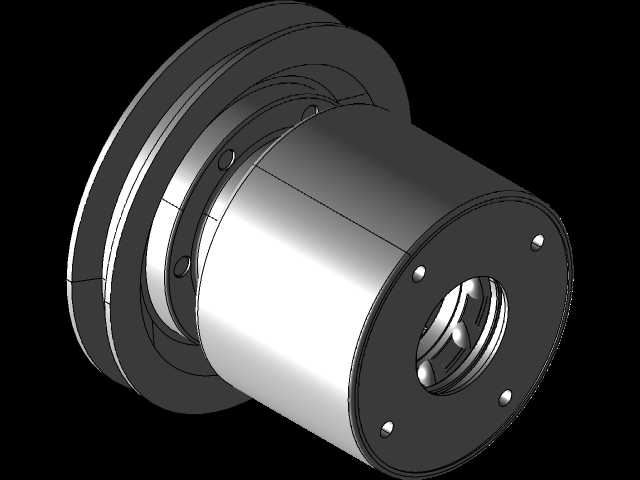

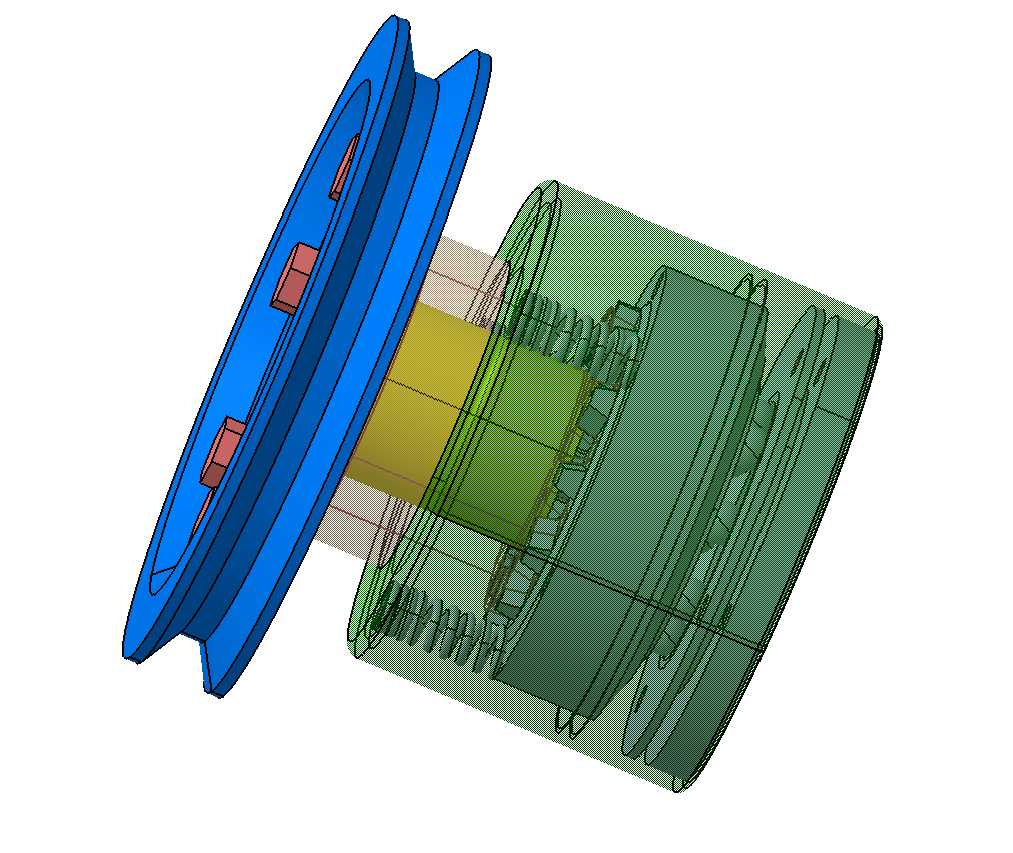

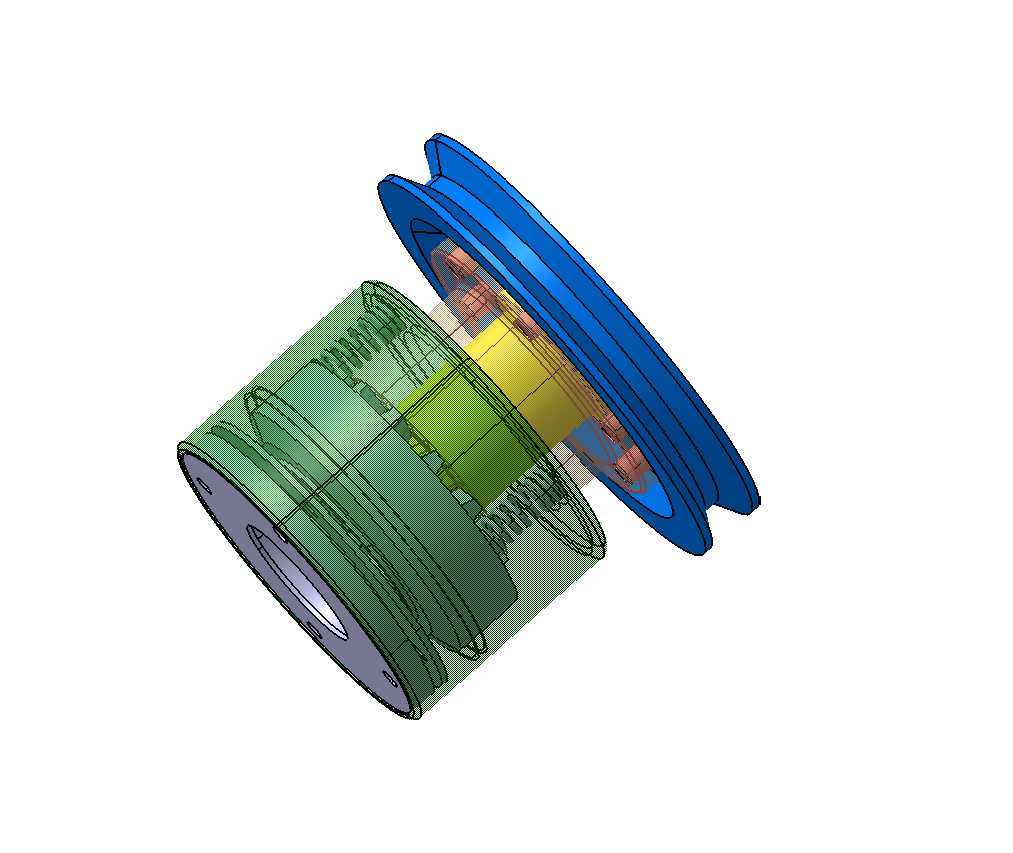

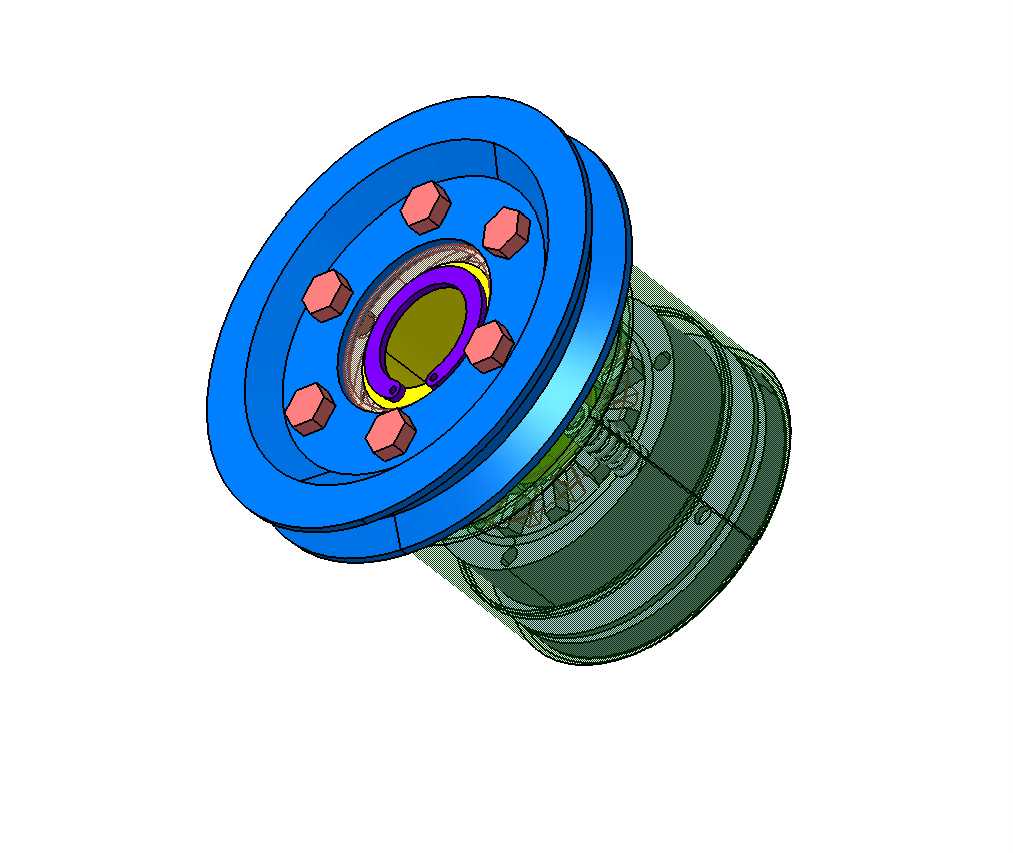

　　这类带离合功能的绳轮组件，常应用在需要按需切换动力传递状态的轻载传动场景中，比如小型起重设备的手动牵引机构、纺织机械的纱线张力调节轮组、仓储设备的手动滑移驱动端，也可适配健身器材的阻力切换模块，核心作用是在动力输入持续运转的状态下，通过内置的离合结构实现输出端的动力接合与断开，无需频繁启停动力源，就能控制负载端的动作启停，降低动力源频繁启停带来的冲击损耗。从结构设计逻辑来看，组件外侧的蓝色轮体是绳槽承载部分，轮缘的双槽结构适配圆形牵引绳的缠绕需求，槽型弧度经过匹配设计，能避免绳索在传动过程中出现脱槽、偏磨的问题，轮体上预留的方形卡槽是离合拨块的配合位，拨块动作时可卡入对应槽位实现动力接合，拨块脱开时轮体可与内部传动芯轴实现相对空转。

　　中间的绿色半透明剖视部分展示的是内置的离合啮合结构，多组齿形啮合件沿周向均匀排布，啮合齿的倾角经过校核，既能保证接合状态下传递额定扭矩时不会出现打滑跳齿，也能在拨块触发脱开时让齿面顺利滑离，不会出现卡滞无法脱开的故障。内部的芯轴部分是整个组件的安装基准，轴径尺寸按照常规轻载传动的安装座孔径匹配设计，两端预留的轴肩定位面可直接与设备安装板配合，不需要额外加装定位套就能控制组件的轴向窜动量，安装边界上轮体的最大外径、芯轴的伸出长度都按照通用安装空间做了适配，可直接替换同规格的常规定滑轮，不需要对原有设备的安装位做二次改造。设计过程中针对轮体的受力做了针对性的结构优化，轮辐部分采用等强度的变厚度设计，

　　在保证绳索拉力作用下轮体不会出现形变开裂的前提下，尽可能削减了非受力区域的材料厚度，降低组件整体的转动惯量，让离合接合、脱开的动作响应更灵敏。内置的啮合齿面做了导向倒角处理，即使在轮体与芯轴存在小幅转速差的状态下，拨块推动接合时也能顺利滑入啮合位，不会出现齿顶对顶无法接合的问题，同时齿面的接触应力经过校核，在额定负载下长期啮合不会出现齿面压溃、过度磨损的情况。组件的轴向尺寸经过紧凑化设计，整体厚度控制在常规安装空间的允许范围内，不会因为加装离合结构就额外占用过多的设备安装空间，适配原有设备的升级改造需求，不需要重新调整周边部件的安装位置。
