空间运动转换曲柄滑块联动机构

　　这套空间联动机构核心解决的是跨平面运动形式转换的实际工程问题，在轻工送料、小型冲压工位、间歇进给单元中都能见到同类结构的落地应用。很多现场工况里，动力输出端的旋转运动轴线和执行端需要的直线往复运动轴线并不在同一平面，常规平面曲柄滑块结构无法适配这种空间错位的安装边界，这套结构正是针对这类场景做的构型优化。

　　从实际功能逻辑看，轮盘端作为动力输入侧，承接来自驱动端的连续旋转扭矩，通过铰接的长连杆将动力传递到滑块侧，过程中不需要额外增加换向齿轮或者万向节组件，仅通过单根连杆的空间姿态自适应调整，就能完成旋转到直线往复的运动转换，同时联动轮的结构设计还能抵消部分空间运动带来的侧向分力，降低滑块运行过程中的卡滞风险。

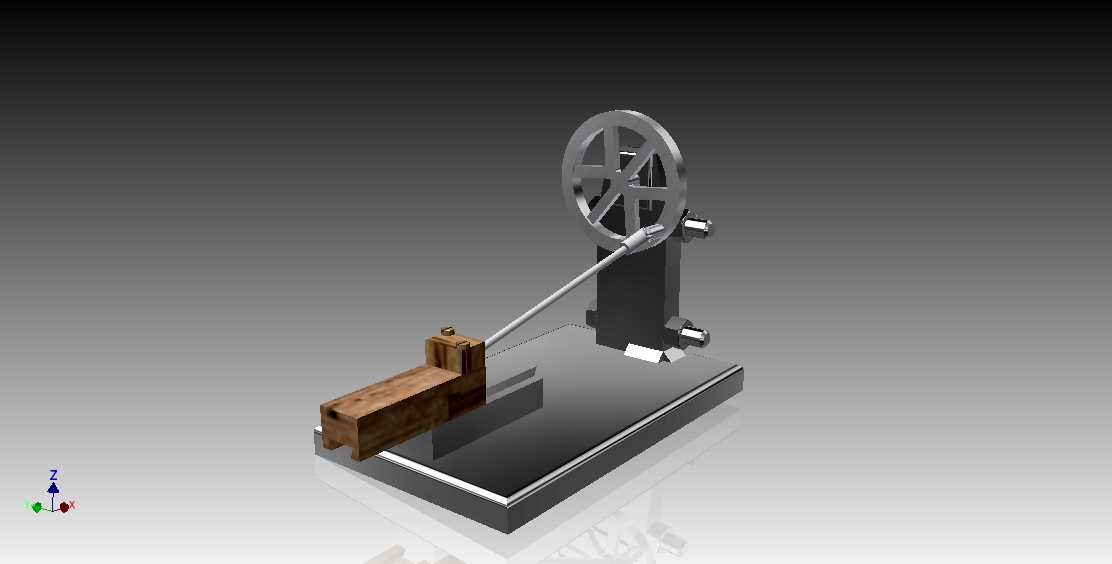

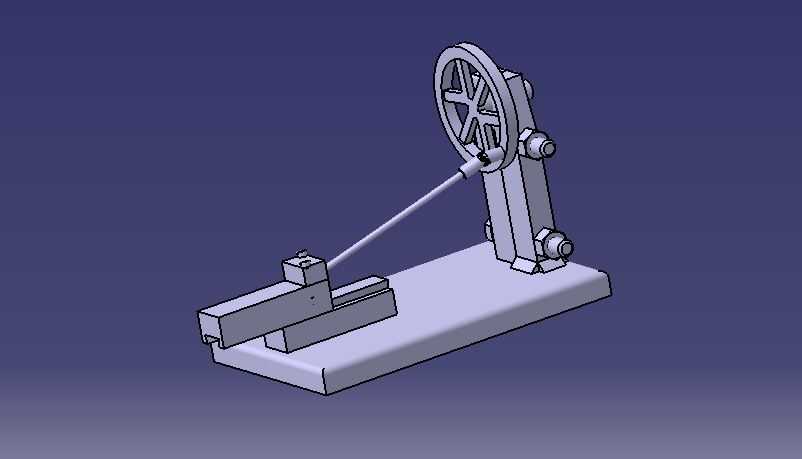

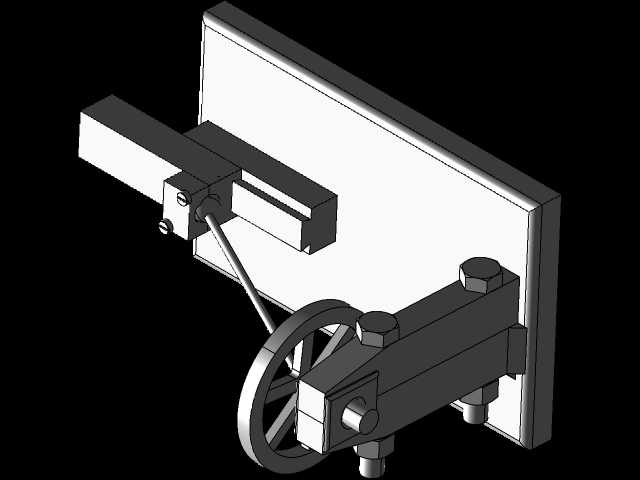

　　设计思路上没有采用复杂的多连杆冗余构型，整体零件数量控制在极低水平：带安装基座的立式支撑座用来承载轮盘组件，基座上预留的两个紧固位可以直接将整个机构固定在设备台面或者型材框架上，安装边界的预留孔位按照通用五金配件的安装间距做了适配，不需要额外做转接板就能完成装配。滑块部分采用导向槽内嵌的安装形式，导向槽和基座做成一体化结构，减少了装配环节的累计误差，滑块的行程长度和轮盘的偏心距直接关联，选型时可以根据实际需要的进给距离调整偏心销的固定位置，不需要更换整个轮盘构件。

　　实际装配时需要注意连杆两端铰接副的间隙控制，间隙过大会导致滑块端的运动出现死点卡顿，间隙过小则会增大运动阻尼，提升驱动端的功率损耗。整个机构的外形轮廓紧凑，立式支撑座的高度控制在常规小型机构的安装尺寸范围内，不会占用过多的设备内部安装空间，滑块侧的输出端可以直接连接推块、压头或者送料拨叉，不需要额外加装传动转接件，在小型自动化工位的改造、教学演示台架搭建、简易进给单元设计中都能直接复用这套构型。结构的受力路径经过优化，轮盘旋转过程中产生的径向力大部分由立式支撑座的轴承位承载，连杆仅承受沿杆身方向的拉压力，长期运行下的构件变形量更小，维护时只需要定期给铰接位置加注润滑脂即可，不需要频繁更换易损零件。
