空间系统scie自动化传动演示机构

　　这套空间传动机构主要面向空间系统内的自动化动作传递场景，可在狭小安装空间内完成旋转运动到直线往复运动的转换，适配多类需要跨维度传递动力的小型自动化工位。从结构布局来看，整套机构固定在一体化铸造的安装底座上，底座预留了四个沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，整体安装边界控制在长320mm、宽120mm、高180mm范围内，不会占用过多设备内部排布空间，适合集成到紧凑型自动化设备的动作单元中。

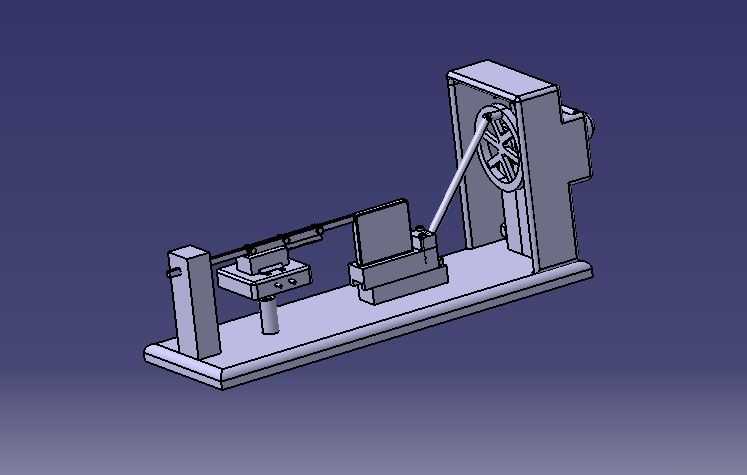

　　设计阶段优先考虑了空间运动的干涉规避，右侧的轮盘构件作为动力输入端，可外接伺服驱动或者手动输入轴，轮盘偏心位置连接的斜置连杆，突破了传统平面曲柄滑块只能在同一平面传递动力的限制，能够将竖直平面内的旋转扭矩，传递到水平排布的滑块组件上。中间的滑块组件采用双导轨限位结构，滑动面预留了润滑脂加注槽，长期往复运行时可定期补充润滑，降低滑动副的磨损量，滑块顶面预留了工装安装位，可根据实际作业需求加装夹爪、推块等执行末端，完成工件推送、工位切换、频次可调的往复击打类作业。

　　左侧的支撑座采用对称式筋板加固结构，既承担滑块导轨的端部固定作用，也能平衡连杆运动过程中产生的侧向倾覆力矩，避免长期运行后导轨出现偏磨导致的运动卡滞。整套机构的运动逻辑经过反复校核，连杆两端的铰接处采用自润滑衬套配合，无需额外配置油路润滑系统，减少了后期维护的工作量。在实际应用中，这类机构可用于空间受限的自动化检测设备内部，完成待测工件的周期式进给动作，也可集成到小型实验装置中，作为空间运动规律的演示载体，帮助设计人员理解非平面传动的运动特性。建模过程中所有配合面的公差均按照通用机械加工精度设定，铰接孔的公差带选用H7/g6间隙配合，既保证转动灵活性，也不会出现过大的回程间隙，确保运动传递的精度稳定。底座的底面做了0.2mm的平面度要求，安装后可保证整套机构的水平度，避免因安装面不平导致的运动阻力增大问题。
