污水处理工艺用曝气格栅结构设计

　　在市政污水处理厂的好氧曝气池段，这类格栅构件是衔接曝气系统与池体上部防护、匀流功能的核心配套部件，日常运行中既要承受曝气过程中持续上升的气水混合流冲刷，还要兼顾池面作业的防护需求，避免检修杂物掉落至曝气区影响曝气头正常工作。从结构设计逻辑来看，该格栅采用等间距平行栅条布局，栅条之间的缝隙宽度经过反复核算，既不会因为缝隙过大丧失匀流效果，导致局部曝气强度不均出现污泥沉积，也不会因为缝隙过小被水中的纤维类杂物堵塞，增加日常运维的清理频次。栅条采用带微小倾角的截面设计，上升的气水混合流经过栅条时会被均匀分割成多股细小流束，有效打散大气泡，提升氧气与污水的接触面积，间接提高曝气环节的氧利用率，降低鼓风系统的能耗。

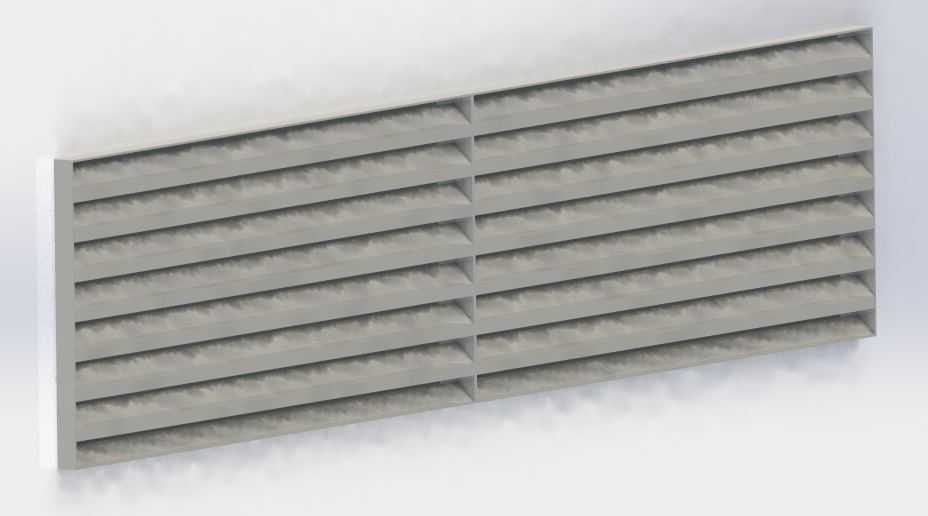

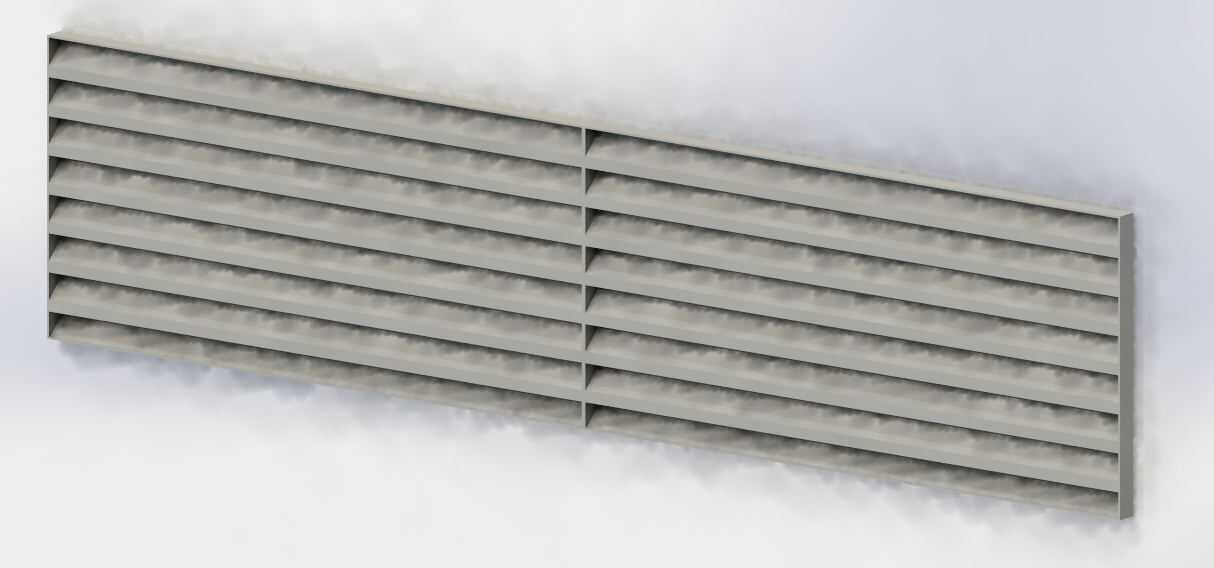

　　整体框架采用四周包边的一体式结构，安装时可直接搭设在曝气池顶部的预埋支撑角钢上，无需额外做复杂的焊接固定，单块格栅的尺寸适配常规曝气池的分格模数，相邻格栅拼接时缝隙控制在5mm以内，避免工具、小配件从拼接缝掉落。栅条的排布方向与曝气池的水流方向保持垂直，可对沿池长方向的水平推流流态起到轻微的整流作用，减少池内出现短流、死区的概率。从安装边界来看，格栅的整体厚度控制在120mm以内，不会占用过多池顶的竖向空间，框架侧边预留的安装间隙可适配池体土建施工的±10mm误差，降低现场安装的调整难度。栅条表面做了钝化处理，长期处于高湿度、高腐蚀的污水环境下也不易出现锈蚀剥落，避免锈渣掉落堵塞曝气头的出气微孔。在工业循环水处理的曝气环节，

　　这类格栅也可配套使用，根据循环水的悬浮物浓度调整栅条间距，若进水悬浮物较高可适当加宽缝隙减少堵塞，若以匀流打散气泡为核心需求则适当缩小缝隙，结构的适配性较强。建模过程中对栅条的连接位置做了加强筋处理，避免长期受水流冲击出现栅条变形、间距不均的问题，每根栅条与外框架的连接采用满焊工艺处理，焊接位置做打磨平滑处理，减少杂物挂附的可能。
