水烟壶搭配休闲小圆边几结构设计

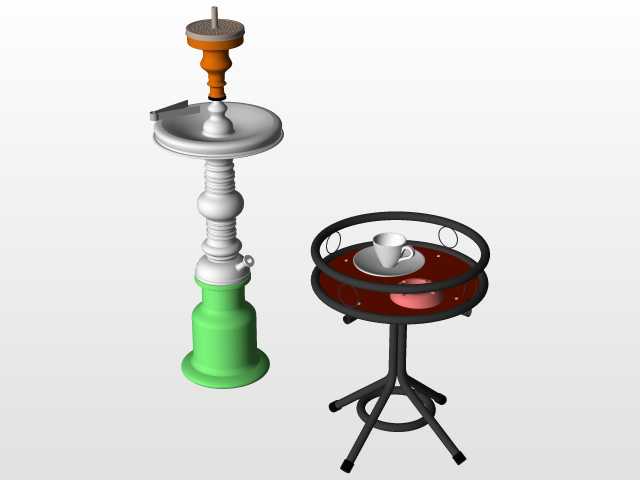

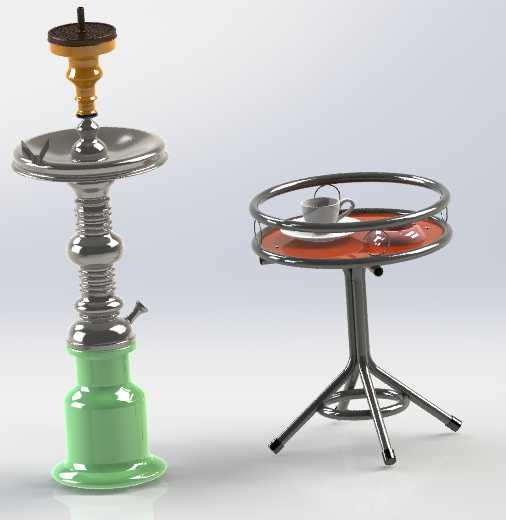

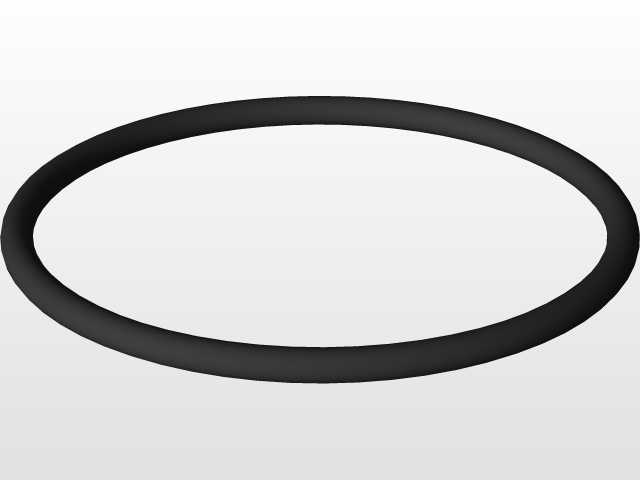

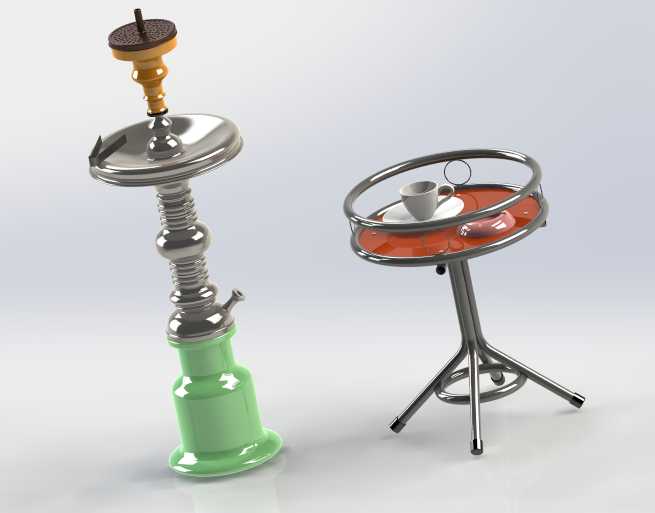

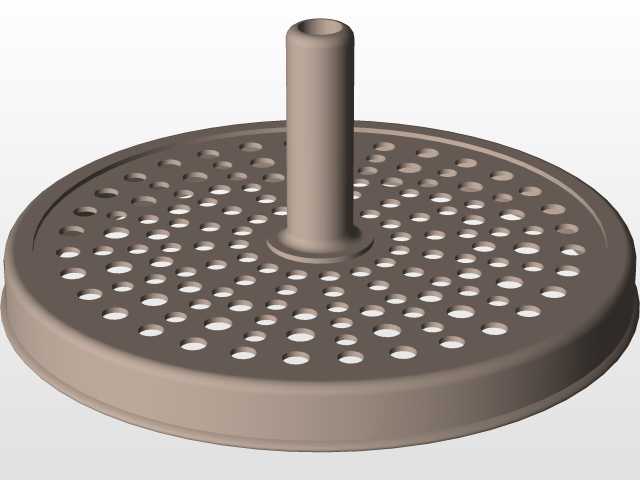

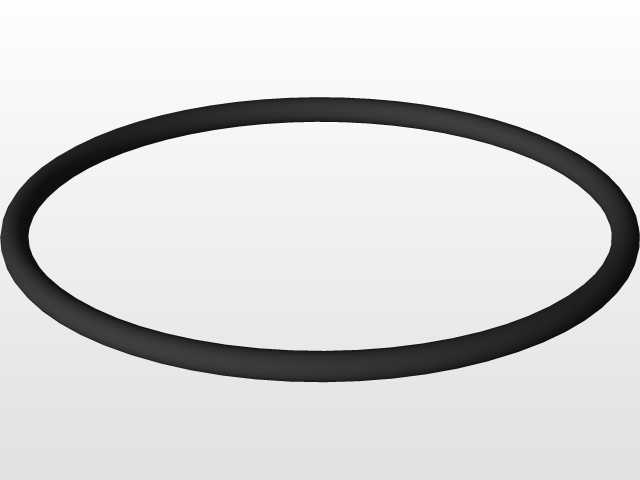

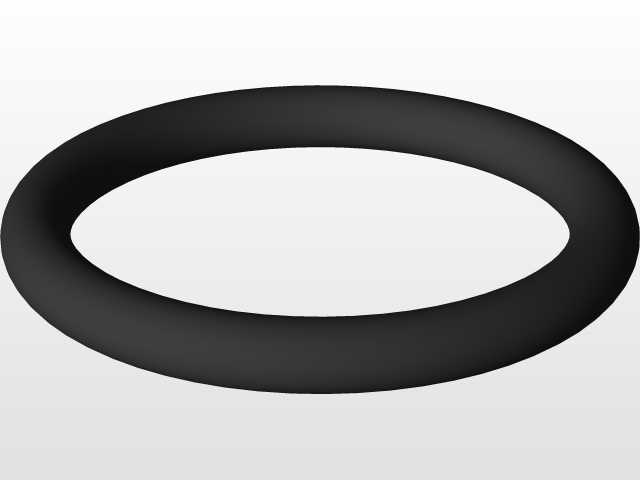

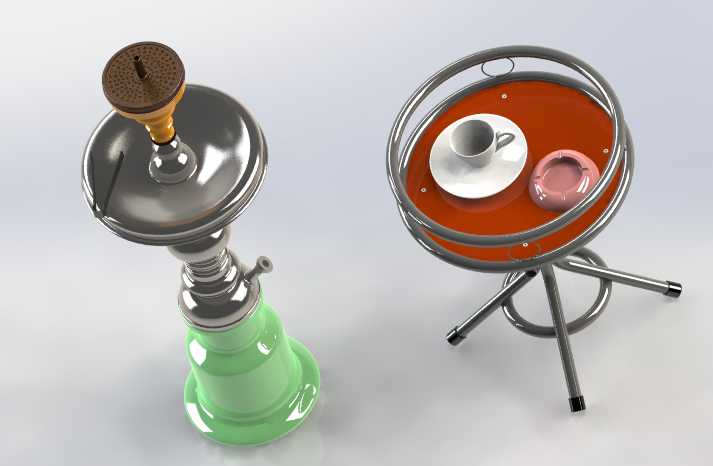

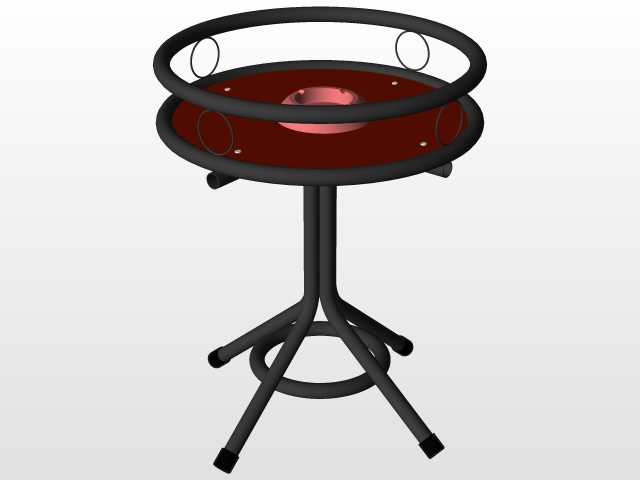

这套结构设计包含水烟烟具与配套休闲小圆边几两个独立部件，二者在使用场景中形成功能互补，适配休闲会所、户外露台、清吧等休闲社交场景的使用需求。先看配套小圆边几的设计，整体采用三脚支撑结构，支脚为金属圆管弯折成型，底部加装防滑胶垫，避免使用过程中刮蹭地面同时提升放置稳定性，支脚中部设置环形连接筋，强化三脚结构的整体抗扭性能，防止单侧受力时出现支脚外张变形的问题。桌面为圆形结构，边缘设置一圈凸起的金属围边，高度约15mm，能够避免放置在桌面的杯具、烟灰缸等小物件因碰撞滑落，桌面表层采用耐热耐磨的饰面材料，可承受常温饮品容器、烟具配件的放置需求，不会因日常接触出现表层刮花或烫痕。边几整体高度适配常规休闲座椅的扶手高度，桌面直径控制在400mm左右，既能够满足放置烟具配件、饮品杯具的使用需求，又不会占用过多的过道空间，三脚支撑的结构设计让边几可以灵活插入座椅下方的空隙，适配不同的摆放布局。再看水烟壶的结构设计，整体采用分段式装配结构，底部为储液底座，采用玻璃材质成型，内部预留足够的储液腔，用于盛装过滤用的液体，底座上部设置金属连接座，通过螺纹结构与中部的金属杆身连接，杆身设置多段环形凸起结构，一方面提升整体结构的握持质感，另一方面可以作为烟管接口的安装定位基准，杆身上部设置金属烟盘，直径大于杆身直径，能够承接烟具使用过程中掉落的烟灰、炭渣，避免污染桌面。烟盘上部依次设置烟碗座、炭托结构，炭托采用带密集通孔的金属网结构，既能够保证空气流通让炭块充分燃烧，又可以承接炭块燃烧产生的灰烬，防止灰烬掉落堵塞烟路。整套结构在设计时充分考虑了日常使用的拆装需求，所有连接部位均采用标准螺纹配合，拆装时无需专用工具即可完成各部件的拆分，方便日常清洁与配件更换，各部件的配合公差控制在合理范围，既保证连接部位的密封性，避免使用过程中出现漏气问题，又不会因配合过紧导致拆装困难。边几的金属部件表面均做了防锈抛光处理，能够适应室内外不同湿度环境的使用需求，不会因长期接触水汽出现锈蚀掉漆的问题，水烟壶的金属部件与玻璃底座的连接部位设置了密封胶圈，提升储液腔的密封性能，避免移动过程中出现液体渗漏的问题。
