带流场分析的弯管流体输送管路结构

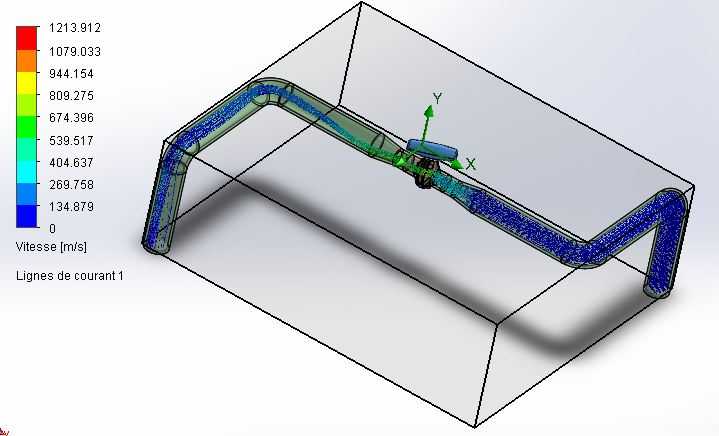

　　这类弯转输送管路多用于暖通通风、工业流体输送、小型水处理回路等场景，核心作用是在受限安装空间内完成流体的转向输送，同时匹配中间位置的阀件安装需求，实现管路通断或流量调节的功能。从结构设计来看，整体采用对称式双90度弯转布局，两个竖直向下的管段作为安装固定端，可直接对接下方的设备接口或预埋管路，中间水平段预留了阀件安装位，阀件与管路采用法兰式对接结构，保证连接密封性的同时，也方便后期阀件的拆卸维护。设计过程中优先考虑了管路内部的流阻特性，通过流场仿真云图可以看到，管路内壁做了顺滑的圆弧过渡，没有直角突变结构，避免流体在弯转位置产生过大的涡流区，降低输送过程中的压力损失，从仿真的流速分布来看，弯管段的流速变化梯度控制在合理区间，

　　不会出现局部流速过高导致的管壁冲蚀问题。安装边界方面，两个竖直端的中心距、管路整体的外轮廓尺寸都做了适配性设计，可直接嵌入常规的设备夹层或墙体预留槽内，不需要额外做大幅的空间改造，管路外壁的厚度根据输送介质的常规压力等级做了匹配，既满足承压需求，也不会造成材料的冗余浪费。中间的阀件操作手柄预留了足够的操作空间，安装完成后不需要额外拆解周边结构就能完成阀件的启闭操作，日常运维的便利性较强。在细节处理上，管路的弯转半径经过多轮仿真迭代，既保证了流道的顺滑性，也控制了整体的外轮廓尺寸，避免弯管半径过大导致安装空间不足，同时管路接口处做了标准的对接尺寸设计，可直接匹配市面上常规的同管径管路配件，不需要单独定制转接件，降低现场安装的适配成本。
