曲横膈膜静力学仿真结构设计方案

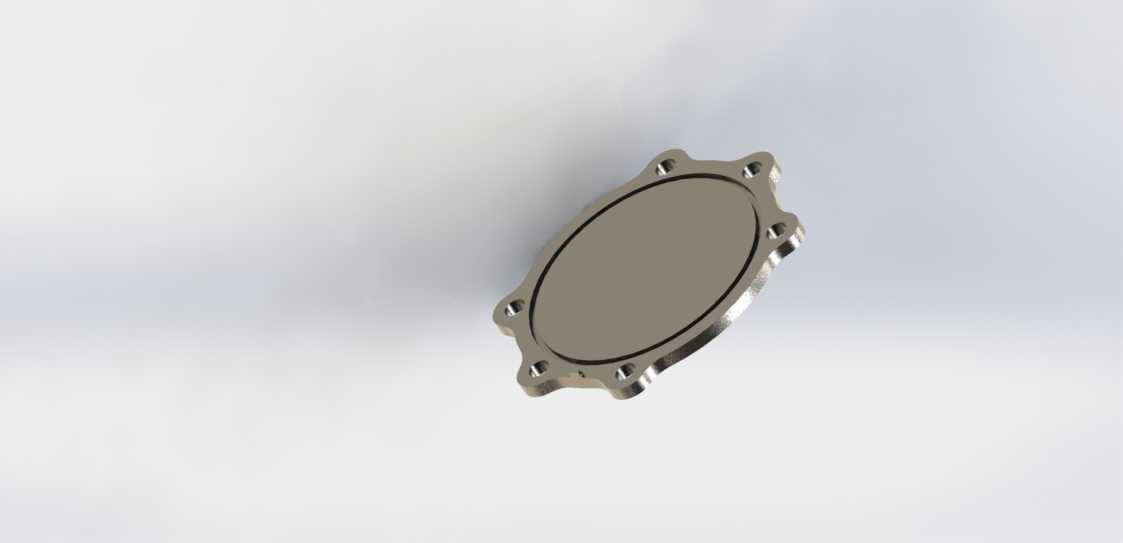

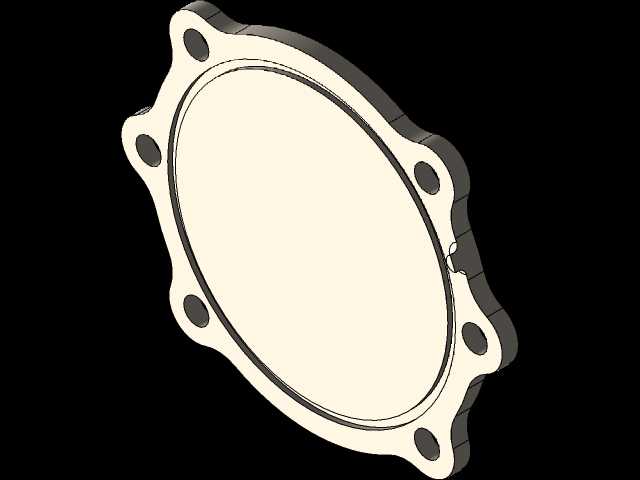

　　在流体压力调控、精密阀组密封、低压腔室压力传递的工况场景中，曲横膈膜是承担压力感应、动密封隔断、位移传递功能的核心弹性零件，这类零件常见于气动调节阀、低压计量泵、呼吸阀、医用压力调控装置的核心腔体内部，其结构设计合理性直接决定整套压力调控机构的响应精度、密封寿命与压力耐受阈值。从结构设计逻辑来看，该曲横膈膜采用边缘带均匀安装凸耳的类椭圆薄壳构型，整体曲面沿中心区域平缓隆起，边缘设置一圈加厚的安装压合边，周向均匀分布的凸耳结构用于穿设固定螺栓，装配时凸耳嵌入阀座对应的定位槽内，配合压盖实现周向完全限位，避免压力交变过程中膈膜出现周向滑移、边缘扯裂的失效问题。薄壳主体的曲面弧度经过反复迭代，中心区域的厚度略大于边缘过渡区，

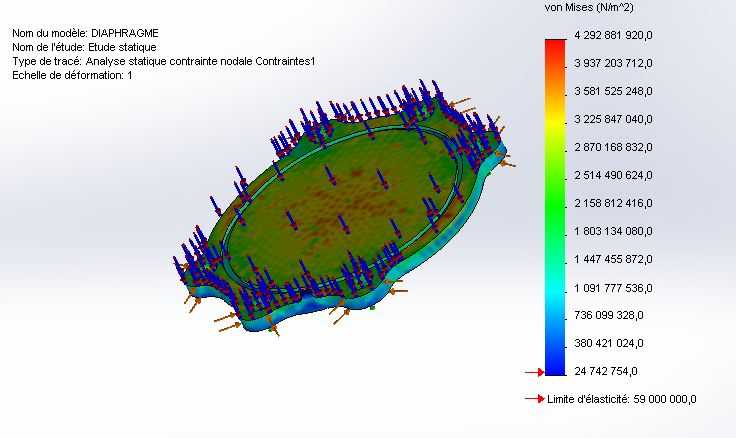

　　这种变厚度设计可以在压力加载时让应力沿曲面均匀扩散，避免局部应力集中导致的疲劳破损。从静力学仿真结果可以看到，模型完成了固定约束下的节点应力计算，应力分布沿曲面从中心到边缘呈现梯度变化，最大应力区域集中在凸耳与主体曲面的过渡圆角处，这一位置也是实际工程中膈膜疲劳失效的高发区域，设计时在该位置做了R角平滑过渡，避免直角结构带来的应力突变。安装边界方面，该膈膜的周向凸耳间距、压合边宽度都匹配常规通径的阀组安装尺寸，压合边的厚度适配标准密封槽的深度，装配后无需额外添加密封垫片即可依靠自身弹性实现端面静密封，中心区域的曲面行程满足常规压力调控场景下的位移传递需求，不会出现行程不足导致的压力响应滞后问题。在实际工况适配中，

　　这类曲横膈膜可适配低压气动、小流量液压的工作场景，曲面的变形量与加载压力呈近似线性关系，能够保证压力信号传递的线性度，避免压力调控过程中出现迟滞、跳变的问题。边缘凸耳的数量经过排布优化，既保证了足够的压合紧固力，又不会因为螺栓排布过密导致安装工序繁琐，同时凸耳的受力方向与膈膜工作时的拉扯方向一致，能够有效分散边缘区域的拉扯应力，延长零件的循环使用寿命。
