世伟洛克3/8管转300lb压力级法兰转接件

　　在半导体特气输送、实验室高纯流体管路、小型液压动力站的配管作业中，经常会遇到卡套式仪表管与标准法兰管路对接的场景，这类转接件正是为解决两类管路接口标准不统一的问题设计的。不同于常规平焊法兰直接与管道焊接的连接形式，该转接件集成了世伟洛克标准的3/8英寸卡套接口与1/2英寸规格300lb压力级法兰端，无需额外焊接转接头即可完成卡套管路与法兰管路的连通，大幅减少了管路中的焊点数量，降低了高纯介质输送场景下的泄漏风险。从结构设计来看，法兰端采用标准300lb压力级的密封面形式，四个均布的螺栓孔完全匹配对应压力等级的法兰安装尺寸，安装时只需搭配对应规格的金属缠绕垫片即可满足密封要求，法兰本体采用F316不锈钢材质，适配腐蚀性流体、

　　高压气体等多种输送介质的使用需求。卡套端的结构完全遵循世伟洛克卡套接头的设计规范，包含卡套压紧螺母、前后卡套的安装定位结构，安装时只需将3/8英寸外径的不锈钢管插入接口，按规定扭矩拧紧螺母即可完成可靠密封，无需对管端做焊接、扩口处理，现场安装效率远高于焊接式转接结构。设计过程中需要重点控制两个接口的同轴度，若卡套接口与法兰密封面的同轴度偏差过大，安装后会出现管路附加应力，长期运行在振动工况下容易引发卡套接口泄漏，建模时需要将卡套端的流体通道与法兰端的中心流道做完全贯通的等径设计，避免流道截面突变造成的流体压降或介质残留，这一点在高纯气体、医药流体输送场景中尤为重要。安装边界方面，法兰端的外径、

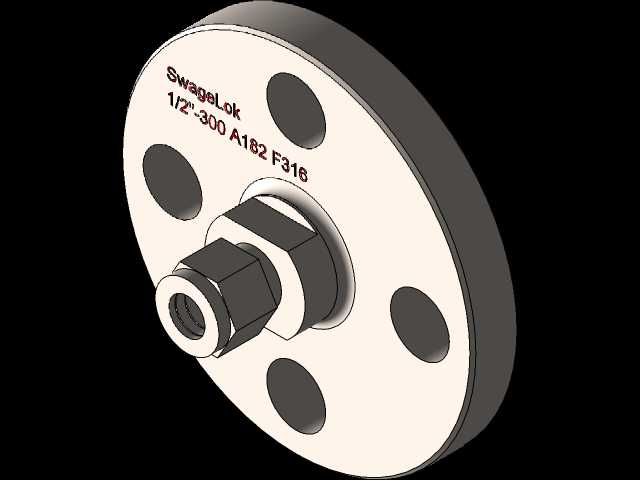

　　螺栓孔中心距完全遵循对应压力等级的法兰尺寸标准，卡套端的伸出长度经过优化，拧紧螺母时不会与法兰螺栓发生空间干涉，在紧凑的阀组安装空间内也能顺利完成装配。这类转接件常被用在仪表阀组的进出口、压力变送器的取压口、小型反应釜的流体接口位置，相比采用多个接头拼接的转接方案，一体化的结构减少了潜在泄漏点，在高压、高洁净度要求的管路系统中可靠性更高。建模时还原了法兰本体的标识刻印细节，螺栓孔的倒角、卡套螺母的六角对边尺寸都严格按照实物尺寸绘制，可直接用于管路装配的干涉检查、安装工位的空间校核工作。
