多规格啮合传动直齿圆柱齿轮组结构

项目分类:齿轮 发布时间:2021-11-04 ID:363302
  • 多规格啮合传动直齿圆柱齿轮组结构
  • 多规格啮合传动直齿圆柱齿轮组结构
  • 多规格啮合传动直齿圆柱齿轮组结构
  • 多规格啮合传动直齿圆柱齿轮组结构
  • 多规格啮合传动直齿圆柱齿轮组结构

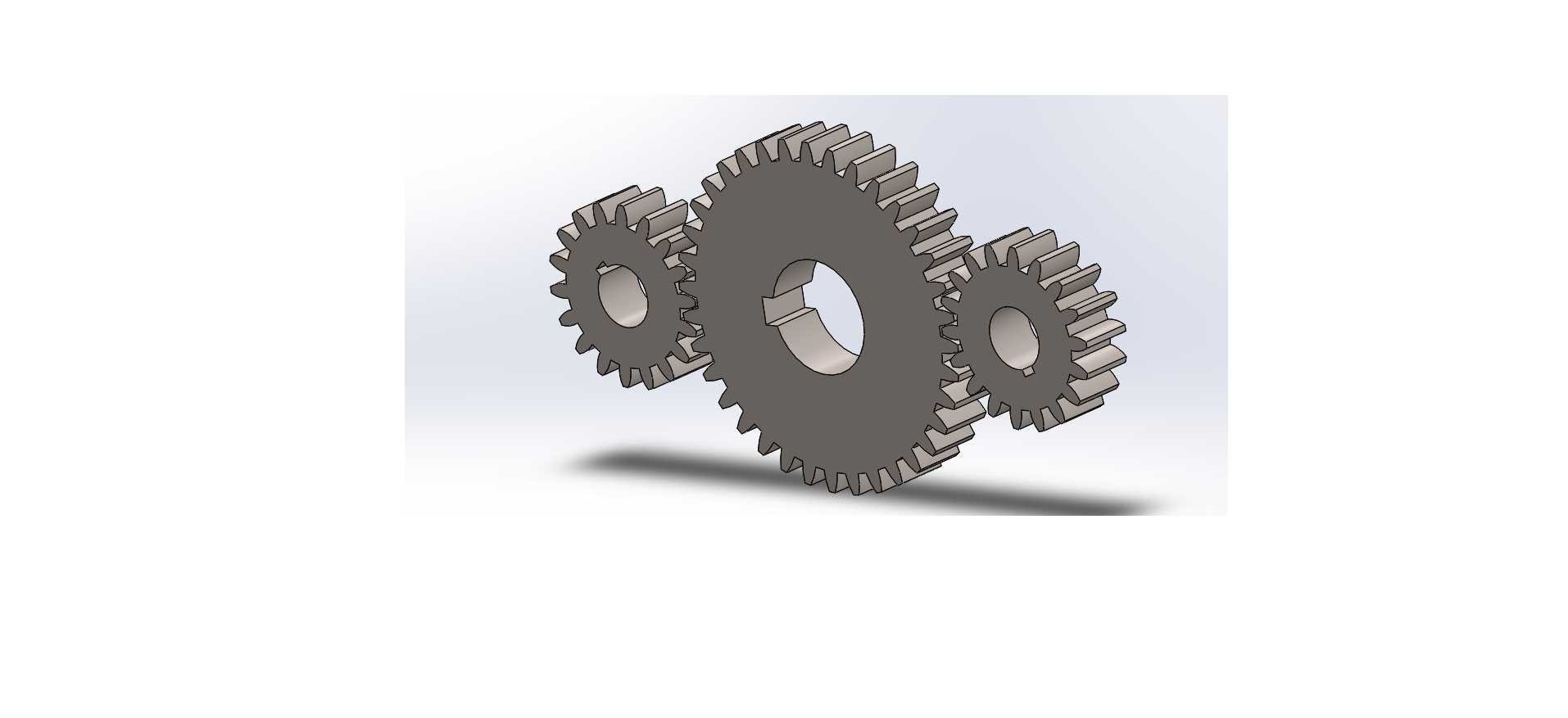

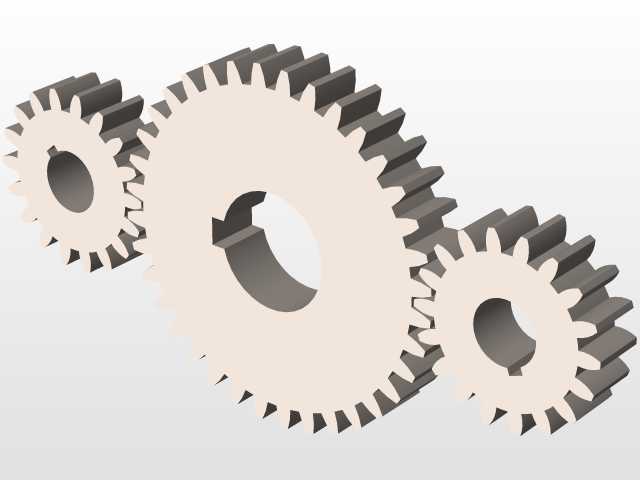

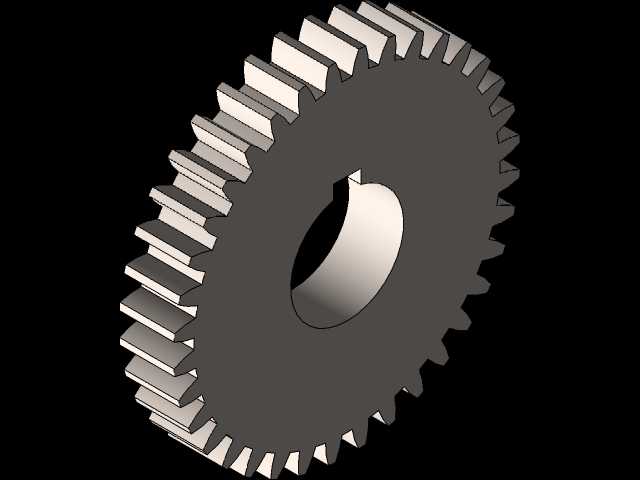

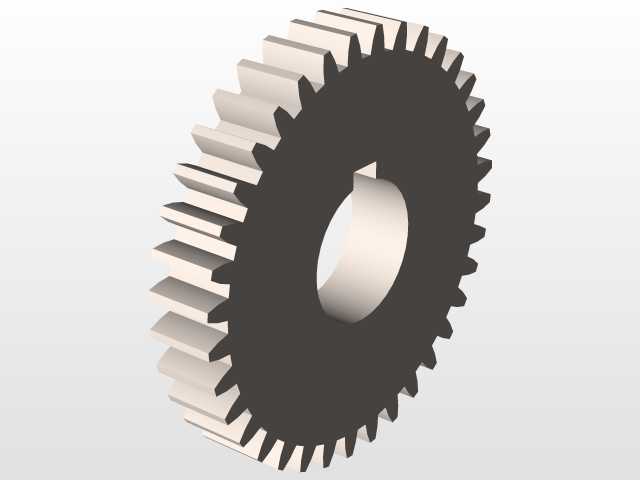

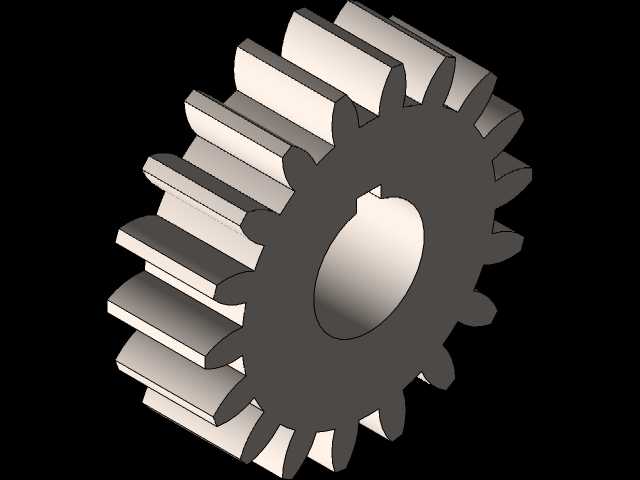

  这套不同齿数搭配的直齿圆柱齿轮组,核心作用是在平行轴传动场景下完成转速与扭矩的匹配转换,在各类通用机械的传动链路中都能见到这类结构的身影。从实际应用场景来看,小齿数齿轮多作为主动轮接入动力输入端,搭配大齿数从动轮可实现减速增扭,适配输送设备、小型机床进给机构、轻工包装设备的动力传递需求,若反向布置也可在需要升速的检测设备、精密传动工位实现转速提升。设计过程中首先要匹配安装轴的轴径尺寸,中心孔的键槽结构完全对应平键的安装标准,确保齿轮与传动轴装配后无周向窜动,传递扭矩时不会出现打滑松脱的问题。齿形部分采用标准渐开线齿廓设计,啮合过程中齿面接触为线接触状态,重合度控制在合理区间,既保证多齿同时啮合分担载荷,降低单齿承受的接触应力,

  也能减少传动过程中的冲击与噪音,让动力传递更平稳。三个齿轮的齿数差经过匹配计算,可实现固定传动比的动力分流,单组大齿轮同时与两个小齿轮啮合的布局,能将单一输入端的动力同步传递到两个不同的输出工位,减少额外传动构件的布置,让整体传动结构更紧凑。齿宽尺寸经过载荷校核,在满足额定扭矩传递要求的前提下控制轴向安装尺寸,不会占用过多的设备内部轴向空间,安装时只需保证各齿轮的轴线平行度公差在允许范围内,齿侧间隙符合装配规范,就能避免出现卡滞、偏磨的问题。齿顶圆、齿根圆的尺寸公差严格遵循传动件加工标准,既保证啮合时不会出现齿顶干涉,也能让齿根部位保留足够的强度余量,承受交变载荷时不易出现断齿失效。这类齿轮组的建模过程完全还原实际加工的尺寸基准,

  中心孔、键槽、齿面的形位公差都在模型结构中有所体现,可直接用于传动机构的装配干涉校验、运动仿真模拟,也能作为非标设备传动系统设计的参考构件,帮助设计人员快速完成传动链路的布局搭建,校核不同传动比下的安装空间匹配度,减少前期设计的反复调整工作量。
