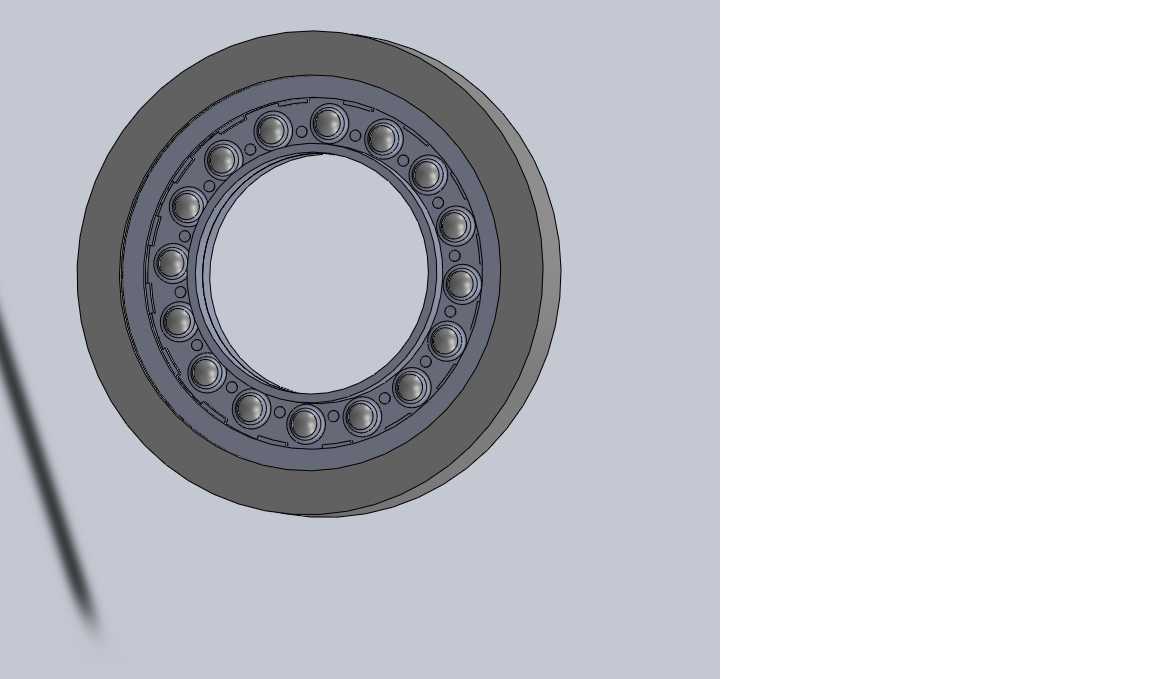

调心滚子轴承三维结构设计模型

　　本次呈现的调心滚子轴承结构，核心适配存在轴挠曲、安装对中误差的重载回转工况，在冶金输送辊道、矿山破碎设备主轴、大型风机转子支撑场景中应用广泛，这类工况下常规深沟球轴承易因偏载出现滚道点蚀、保持架断裂问题，而该类轴承的双列滚子配合球面外圈滚道设计，可自动补偿轴系的角度偏差，在低速重载、冲击载荷频发的工况下仍能保持稳定的回转精度。从结构设计逻辑来看，模型完整还原了内圈双滚道、对称球面滚子、冲压保持架、外圈球面滚道的配合关系，滚子沿滚道呈倾斜排布，接触角设计兼顾径向承载能力与一定的轴向载荷承受能力，可同时承受双向轴向载荷与大吨位径向载荷，无需额外搭配止推轴承即可简化支撑端的结构设计。在安装边界层面，模型严格遵循常规安装配合公差逻辑，

　　内圈与轴的配合采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙配合，预留的轴向窜动间隙可适配轴系受热后的伸长量，避免轴承出现附加轴向载荷导致的温升过高问题；外形尺寸上，轴承的外径、宽度、内孔尺寸匹配常用的中型设备主轴安装规格，安装时无需额外定制非标轴承座，可直接适配标准系列的轴承座安装孔位，降低设备改造成本。从建模细节来看，模型完整还原了滚子与滚道的接触弧面，保持架的兜孔间隙设计符合实际装配要求，兜孔与滚子间的预留间隙可保证润滑脂顺利进入接触区域，形成稳定的油膜降低摩擦磨损，在连续运转工况下可有效降低轴承温升，延长维护周期。这类轴承在实际选型中，常被用于支撑跨距较大、轴系刚性不足的回转部件，比如长距离带式输送机的托辊支撑、大型减速机的低速轴端、工程机械的回转机构支撑，在存在一定安装角度偏差的场景下，无需严格保证轴与轴承座的同轴度即可正常运转，大幅降低现场安装的调试难度，减少因安装误差导致的早期失效问题。
