多面翻转式广告展示机构结构设计

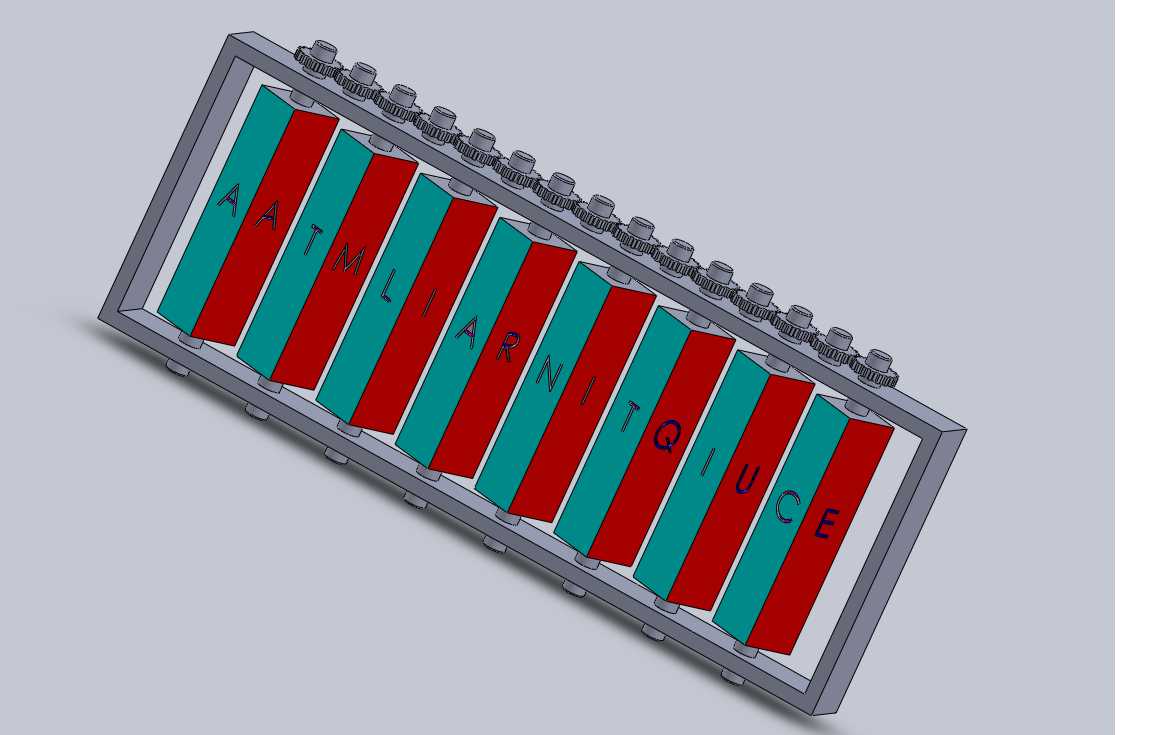

　　该结构为多面同步翻转的广告展示承载机构，主要应用于商圈户外立柱广告位、商场中庭导视区、展会展位宣传区等需要动态切换展示内容的场景，相比传统静态喷绘广告牌，可在单组设备上承载多组宣传画面，通过周期性翻转动作吸引过往行人注意力，提升单位安装面积的信息承载效率。整套机构采用框架式承载结构，外框为矩形封闭式型材焊接/拼装结构，作为所有翻转组件的安装基准，框架内侧预留对应数量的面板安装位，每块翻转面板为长条形矩形截面构件，单块面板可承载三到四面独立宣传画面，面板两端通过转轴与框架两侧的轴承座连接，保证翻转过程的转动同轴度，避免长期运行出现卡滞、偏磨问题。框架顶部排布整排同步传动轮组，所有翻转面板的转轴端都与同步传动机构连接，

　　由统一的动力输入轴带动所有面板同步转动，保证所有面板翻转角度一致、动作同步，不会出现画面错位、翻转不同步的观感问题。设计过程中优先考虑了安装边界的适配性，框架整体厚度控制在较薄范围内，可直接贴合墙面安装，也可搭配立柱支架做立式安装，不需要预留过大的背部安装空间，适配多数现有广告位的改造需求；单块翻转面板的宽度经过匹配计算，翻转过程中相邻面板不会发生运动干涉，翻转到位后相邻面板边缘紧密贴合，形成完整的平面展示面，不会出现明显缝隙影响画面完整性。面板表面预留了宣传画面的粘贴定位槽，更换画面时可直接将喷绘画面卡入定位槽内固定，不需要额外打胶或使用复杂固定件，降低后期运维的更换难度。整套机构的转动副都预留了润滑注油位置，

　　长期户外使用时可定期加注润滑脂，降低转动摩擦阻力，延长构件使用寿命；框架底部设计有排水导流槽，雨天积水可顺着导流槽排出框架内部，避免内部传动组件长期泡水出现锈蚀问题。从结构受力角度看，框架整体采用对称受力设计，传动组件排布在框架顶部，重心靠上但通过两侧的安装固定点将载荷均匀传递到安装基面，不会出现单侧受力变形的问题；翻转面板采用轻质高强度的型材制作，降低自身重量的同时保证板面平整度，翻转过程中惯性力小，对传动组件的冲击载荷低，可适配低功率驱动组件，降低整套设备的运行能耗。
