模块化拼接式拱形涵洞通道结构设计

　　这类拱形拼接结构多用于小型人行通道、农田排灌涵洞或是景区临时通行廊道的搭建，区别于传统现浇混凝土拱涵，预制拼接的形式能大幅缩短现场施工周期，不需要长时间支模养护，在交通不便的山区或是临时保通的作业场景下适配性极强。从结构受力逻辑来看，拱形的曲面构型可以将上部传递的竖向荷载均匀分散到两侧的支撑基座上，相比平顶板式结构，同等截面用料下的抗弯折、抗沉降能力更突出，能适应地基承载力不均的野外作业环境。设计上采用分块预制的思路，每一块弧形构件都做了标准化的拼接企口，相邻块件之间可以通过预埋的卡扣或是现浇填缝料形成整体，单块构件的重量控制在人工配合小型机具就能搬运的范围内，不需要大型吊装设备进场，大幅降低了偏远区域的施工门槛。

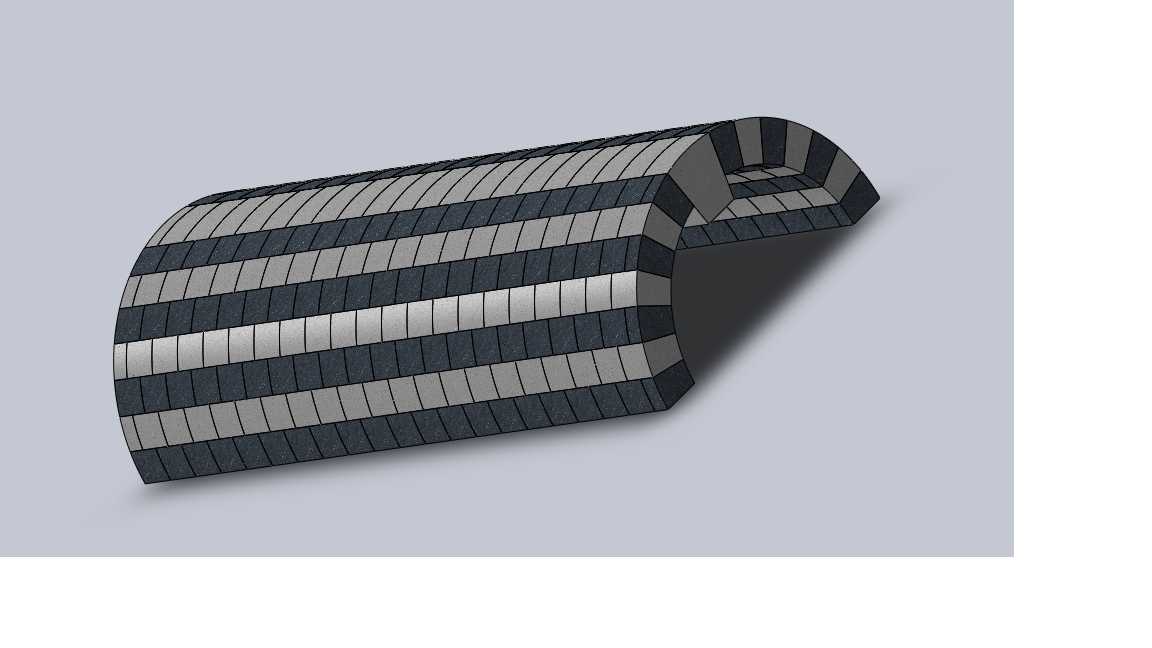

　　构件表面做了交替排布的深浅色防滑条带，一方面是在预制阶段通过不同配比的面层材料提升构件表面的耐磨性能，长期暴露在户外经受行人、小型非机动车碾压时不容易起砂掉皮，另一方面条带也能在安装时作为对位标识，现场施工人员不需要额外放线就能快速对齐相邻块件的拼接缝，减少安装错位的概率。结构的安装边界需要提前处理好两侧的条形基础，基础顶面要做与拱脚构件匹配的斜面承托，保证拱脚传递的水平推力能均匀传导到地基上，避免长期使用后出现拱脚外移、结构开裂的问题。拱身的净空尺寸可以根据通行需求调整单块构件的拼接弧度，单段拱涵的长度也可以通过增减环向构件的数量灵活调整，不需要重新开模制作整套构件，适配不同宽度的沟渠、不同通行净空要求的场景。

　　这类结构在日常使用中不需要额外做防腐防锈处理，预制构件本身的耐候性就能适应户外高低温、雨水冲刷的环境，后期维护只需要定期检查拼接缝的填缝料是否脱落，局部修补即可，运维成本远低于钢制便桥或是现浇混凝土结构。在做三维建模的时候，需要重点校验每一块弧形构件的拼接公差，保证相邻块件的企口配合间隙控制在施工允许范围内，同时要模拟上部荷载作用下的结构变形量，避免构件拼接处出现应力集中导致的边角破损，还要考虑预制脱模的斜度，保证构件生产时能顺利脱模，不会出现卡模造成的构件缺损。
